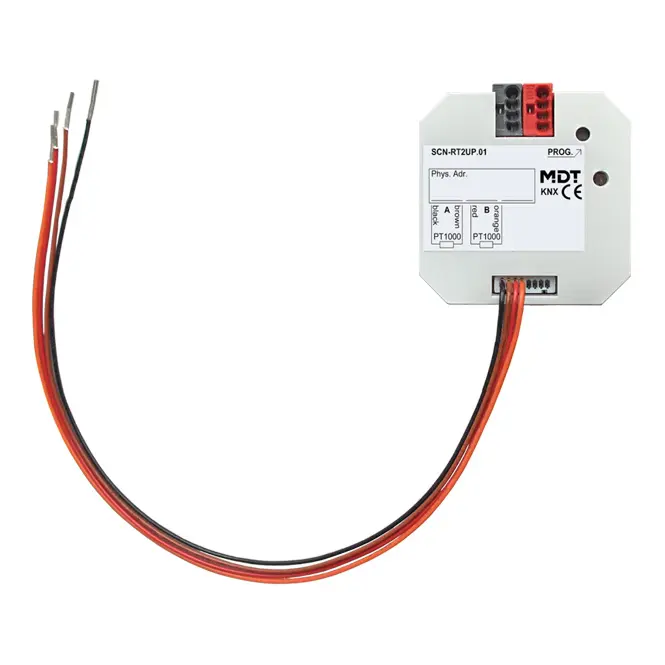

Controlador de Temperatura de 2-circuitos para Caja Empotrada

El controlador de temperatura de 2-circuitos MDT es un regulador de temperatura versátil y preciso, diseñado para la instalación en cajas empotradas. El dispositivo funciona a través del bus KNX y es compatible con los sensores de temperatura PT1000, lo que permite una medición fiable de la temperatura. Es ideal para diversas aplicaciones de calefacción y refrigeración, con soporte para múltiples modos de funcionamiento como la protección contra heladas y calor.

Características principales

• Controlador de temperatura seleccionable (PI, dos etapas, PWM)
• Valores de umbral ajustables para las temperaturas mínimas y máximas
• Alarma de protección contra heladas y calor con advertencia en caso de superar los umbrales
• Función de memoria para almacenar los valores mínimos y máximos
• Envío cíclico programable del estado de los contactos a través del bus KNX
• Modos de funcionamiento: día, noche, protección contra heladas y calor, función de enfriamiento
• Retroalimentación de estado a través de objetos de estado HVAC y RHCC
• Cambio de modo de funcionamiento a través de objetos Bit o Byte
• Valor de consigna ajustable a través de la visualización, como MDT VisuControl o botones KNX
• Unidad de acoplamiento de bus KNX integrada

Especificaciones técnicas

• Número de canales de medición: 2
• Rango de medición de temperatura: -20°C a +100°C
• Rango de control: +7°C a +35°C
• Valores de umbral ajustables: +1°C a +40°C
• Longitud máxima del cable para sensores PT1000: 12 metros
• Alimentación: a través del bus KNX
• Clase de protección: IP20, adecuado para uso en interiores
• Dimensiones: 41mm x 41mm x 12mm (para instalación en cajas empotradas)
• Especificación de la interfaz KNX: TP-256
• Especificación del cable para el bus KNX: 0.8 mm Ø, núcleo sólido
• Consumo de energía: típicamente < 0.3 W
• Compatible con ETS 3/4/5/6 para la configuración
• Fabricado en Alemania, certificado según ISO 9001
• Garantía: 3 años

Nota importante

Al utilizar sensores PT1000, los cables de los sensores no deben colocarse en paralelo a las líneas eléctricas de 230VAC para evitar interferencias. La instalación de este dispositivo debe realizarse en espacios interiores secos. La longitud máxima del cable de los sensores PT1000 no debe superar los 12 metros.

Otros números de artículo y nombres disponibles en esta serie

• SCN-RT8REG.02: Controlador de Temperatura de 8-circuitos, 2TE en carril DIN (REG)
• SCN-RT6AP.01: Controlador/Sensor de Temperatura de 6-circuitos, montado en superficie (AP), con entradas para sensores PT1000 de hasta 12m de longitud
• SCN-RT2UP.01: Controlador/Sensor de Temperatura de 2-circuitos, empotrado (UP), con entradas para sensores PT1000 de hasta 12m de longitud
• SCN-RT4UP.01: Controlador/Sensor de Temperatura de 4-circuitos, empotrado (UP), con entradas para sensores PT1000 de hasta 12m de longitud

Sensores y accesorios

• SCN-PTST1.01: Sensor PT1000, dimensiones estándar 4mm x 30mm, cable de 1m
• SCN-PTST3.01: Sensor PT1000, dimensiones estándar 6mm x 50mm, cable de 3m
• SCN-PTAN3.01: Sensor PT1000 para montaje en superficie, dimensiones 15mm x 22mm, cable de 3m
• SCN-PTDE0.01: Sensor PT1000 para montaje en techo, diámetro de perforación de 23mm, profundidad de 28mm

Para más información y archivos de configuración ETS, visite nuestro sitio web: www.mdt.de/Downloads.html.
