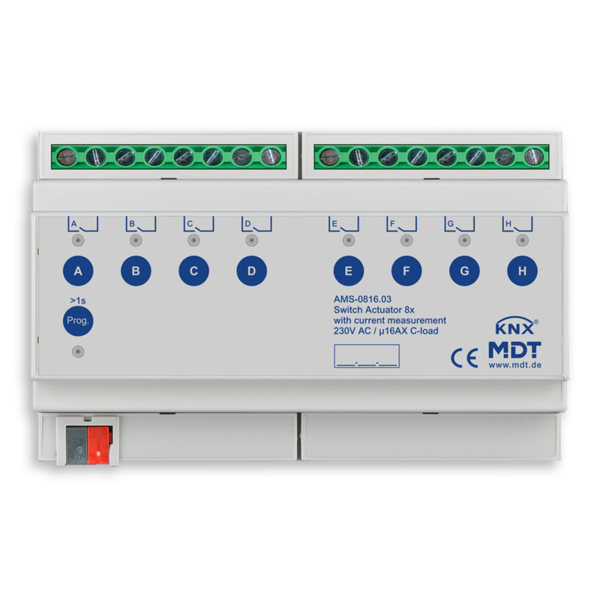

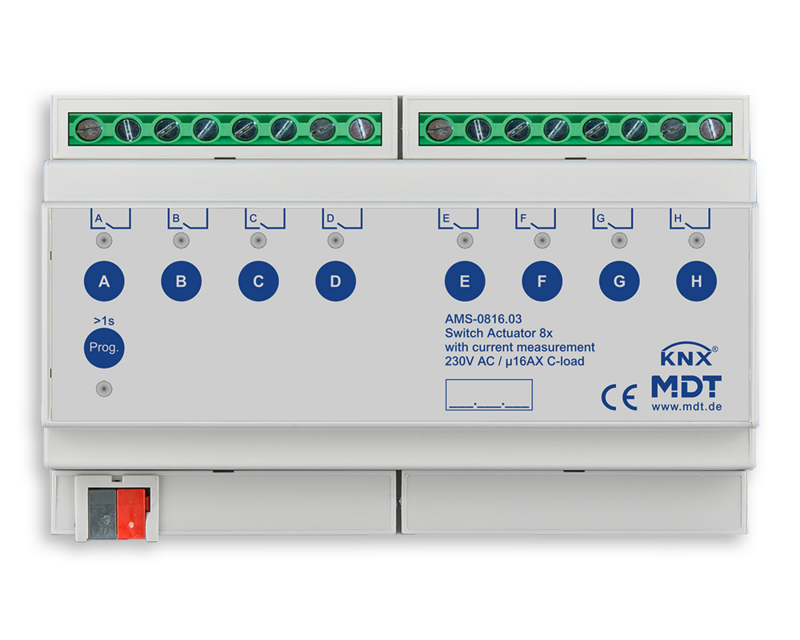

Actuador de Conmutación de 8 Canales con Medición de Corriente (AMS-0816.03)

El actuador de conmutación MDT de 8 canales con medición de corriente integrada proporciona un control preciso de hasta 16 A por canal. Con soporte para C-Load (140 µF) y una función de medidor de energía integrada (Wh/kWh), este dispositivo es ideal para la gestión energética y la automatización en edificios inteligentes.

Especificaciones Técnicas

• Número de canales: 8
• Ancho del módulo: 8 SU (MDRC)
• Medición de corriente por canal: 10 mA a 16 A
• Capacidad total de transporte de corriente: 96 A
• Precisión de la medición: 2%
• Tasa de muestreo: 2000 mediciones / 500 ms
• Tensión: 230 V AC
• Carga capacitiva: 140 µF (C-Load)
• Corriente máxima de irrupción: 600 A / 150 µs, 250 A / 600 µs
• Cargas máximas:
  • Lámparas incandescentes: 2500 W
  • Lámparas halógenas 230 V: 2500 W
  • Lámparas halógenas con transformador electrónico: 1500 W
  • Lámparas fluorescentes no compensadas: 2300 W
  • Lámparas fluorescentes compensadas en paralelo: 1300 W
• Vida útil de los contactos (mecánica): 1.000.000 conmutaciones
• Clase de protección: IP20
• Temperatura de funcionamiento: 0 ... 45 °C
• Número máximo de transformadores electrónicos: 20
• Operación manual: Sí, a través de botones en el dispositivo
• Indicador LED por canal
• Funciones: Medición de corriente RMS, medidor de energía integrado (Wh/kWh), retardo de tiempo, medición de energía
• Soporte de software ETS: Sí (a partir de ETS5)
• Alimentación a través del bus KNX: Típicamente <0,4 W

Características del Producto

• Reacción rápida (< 1 segundo) en configuración maestro/esclavo
• Medidor de energía integrado para medición precisa del consumo (Wh/kWh)
• Programación individual por canal a través del software ETS
• Funciones de estado extendidas (invertido, cíclico, bloqueado)
• Operación prioritaria y forzada con tiempo de liberación automático
• Comportamiento ajustable en caso de fallo del bus o de la tensión (configurable por canal)

Nota

El dispositivo está diseñado para montaje fijo en un riel DIN de 35 mm en espacios interiores secos. No está permitido operar tensiones nominales y tensiones extra bajas de seguridad (SELV) mezcladas dentro del actuador. Todos los relés mantienen su posición de conmutación en caso de fallo de energía. En caso de fallo o retorno de la tensión del bus, las posiciones de conmutación de los relés se pueden programar individualmente para cada canal.

Números de Parte y Nombres Disponibles en esta Serie

• AMS-0416.03 Actuador de Conmutación de 4 Canales 4 SU MDRC, 16 A, 230 V AC, carga capacitiva, 140 µF, medición de corriente
• AMS-0816.03 Actuador de Conmutación de 8 Canales 8 SU MDRC, 16 A, 230 V AC, carga capacitiva, 140 µF, medición de corriente
• AMS-1216.03 Actuador de Conmutación de 12 Canales 12 SU MDRC, 16 A, 230 V AC, carga capacitiva, 140 µF, medición de corriente
