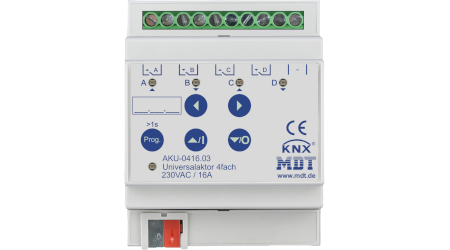

MDT AKU-0416.03 Actuador universal KNX | 4 canales 16Amp

Información

Ficha técnica

Actuador Universal para KNX (Serie AKU, 16 A)

El actuador universal MDT de la serie AKU ofrece capacidades versátiles para la conmutación, el control de persianas y la calefacción. El dispositivo admite sombreado automático, control PWM y funciones de ventilación, y puede gestionar hasta 8 escenas por canal. Ideal para diversas aplicaciones KNX. Disponible en versiones de 4 a 24 canales con una carga capacitiva de 100 µF.

Características principales:

• Parte de la serie AKU, adecuado para 16 A con una capacidad de 100 µF
• Sombreado automático y ajuste de lamas según la posición del sol
• Control de calefacción con PWM (0-100 %) para una regulación precisa de la temperatura
• Función de ventilación para ventanas abiertas o inclinadas, con apagado automático
• Funciones de tiempo: retardo de encendido/apagado, función de luz de escalera y retardo al cambiar de dirección
• Operación manual mediante botones pulsadores e indicadores LED para cada canal
• Vinculación lógica de datos binarios y 8 escenas por canal
• Funciones de conmutación central y bloqueo para operación forzada
• Comportamiento ajustable en caso de fallo o recuperación de la tensión del bus
• Posicionamiento de 8 bits para persianas y estores, y funciones automáticas de 1 bit
• Fases de alimentación separables para una instalación flexible
• Descarga rápida de aplicaciones con ETS 5 o superior, admite tramas largas
• Duración de vida de las salidas: 1.000.000 ciclos de conmutación (mecánico)

Especificaciones técnicas:

• Tensión: 230 V AC
• Corriente máxima: 16 A (carga resistiva)
• Carga capacitiva: 100 µF
• Canales: Disponible en 4, 6, 8, 16 y 24 canales
• Clase de protección: IP20
• Rango de temperatura de funcionamiento: 0 ... 45 °C
• Montaje en carril DIN (35 mm) en cuadros de distribución
• Corriente de irrupción máxima: 400 A / 150 µs, 200 A / 600 µs
• Carga máxima para motores de persianas: 600 W
• Carga máxima para lámparas incandescentes: 2300 W
• Carga máxima para lámparas halógenas (230 V): 2300 W
• Carga máxima para transformadores electrónicos de halógeno: 1300 W
• Carga máxima para lámparas fluorescentes (sin compensación): 2000 W
• Carga máxima para lámparas fluorescentes (compensadas en paralelo): 1200 W
• Número máximo de transformadores electrónicos: 15
• Sección de cable: 0,5 - 4,0 mm² (terminales de tornillo), 0,8 mm (conexión al bus KNX)
• Par de apriete del terminal: 0,5 Nm
• Consumo del bus KNX: tip. < 0,15 W

Nota: No está permitido el uso mixto de tensión nominal y de seguridad extra baja (SELV) en el actuador.

Para el diseño de proyectos y la puesta en marcha, se recomienda usar ETS 5 o superior. El software de la aplicación está disponible para su descarga en www.mdt.de/Downloads.html.

Variantes disponibles:

• AKU-0416.03 Actuador universal 4 canales 4 SU MDRC, 230 V AC, 16 A
• AKU-0616.03 Actuador universal 6 canales 4 SU MDRC, 230 V AC, 16 A
• AKU-0816.03 Actuador universal 8 canales 4 SU MDRC, 230 V AC, 16 A
• AKU-1616.03 Actuador universal 16 canales 8 SU MDRC, 230 V AC, 16 A
• AKU-2416.03 Actuador universal 24 canales 12 SU MDRC, 230 V AC, 16 A

El actuador universal MDT se fabrica en Alemania y está certificado según la norma ISO 9001. El dispositivo viene con una garantía de 3 años.
