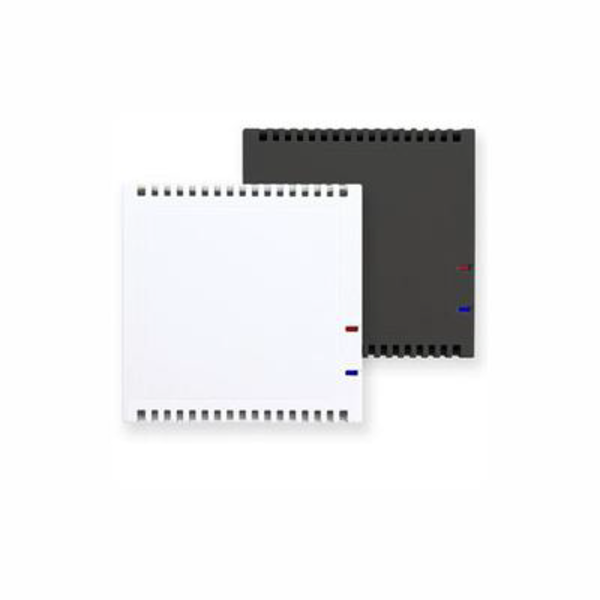

SK30-TC-VOC
Sensor KNX de temperatura y VOC

Número de artículo:
30513361 (blanco)
30513362 (antracita)

¿Qué es VOC?
VOC significa "Compuestos Orgánicos Volátiles" – gases que se liberan de materiales como pinturas, productos de limpieza, muebles o materiales de construcción. Una alta concentración de VOC en interiores puede causar dolores de cabeza, fatiga o irritación. En los sistemas HVAC (calefacción, ventilación, aire acondicionado), los sensores VOC se utilizan para supervisar la calidad del aire interior y controlar automáticamente la ventilación, garantizando así un ambiente saludable.

El Arcus-EDS SK30-TC-VOC es un sensor KNX compacto (55 mm, IP20) para la medición de temperatura y VOC en espacios interiores. Diseñado para automatización inteligente de edificios, ofrece funciones integradas de control y lógica para gestionar calefacción, refrigeración y ventilación según la calidad del aire. Cuenta con dos entradas/salidas binarias para conectar pulsadores o interruptores externos.

Aplicaciones

• Detección y control de la temperatura ambiente
• Detección de niveles de VOC (compuestos orgánicos volátiles)
• Control descentralizado de válvulas KNX o actuadores térmicos
• Control de ventilación basado en la calidad del aire
• Evaluación de interruptores o pulsadores externos

Funciones

• Medición de temperatura del aire (sensor en el interior del dispositivo)
• Medición de niveles de VOC (sensor en el interior del dispositivo)
• Control de calefacción y refrigeración (también combinados)
• Temperaturas de consigna para Confort, Standby, Eco y Protección vía objetos KNX
• Ajuste del punto de consigna vía objetos KNX
• Almacenamiento de valores mínimos y máximos de temperatura
• Alarma de calor y congelación
• Límites de temperatura y nivel de VOC
• Control del ventilador mediante límites de VOC o entradas externas
• Ajuste de valores de consigna y temperaturas máximas vía KNX
• Salida de control 0…100 % o PWM para actuadores térmicos
• Función de enjuague de válvulas
• Segundo controlador de temperatura como función auxiliar
• Dos entradas/salidas binarias (sin potencial)
• Indicación del estado del controlador de temperatura mediante LED
• Cuatro bloques lógicos para vincular señales internas y externas

Datos técnicos

• Mediciones: temperatura, concentración de VOC
• Rango de temperatura: -25 .. +80°C
• Resolución: 0,02°C
• Precisión: ± 0,4°C (5..60°C), en otros casos ± 0,8°C
• Rango de medición VOC: ver hoja técnica 2801-01, página 2
• Entradas/salidas binarias: 2 (sin potencial)
• Tensión de funcionamiento: tensión del bus KNX 21 .. 32 VDC
• Consumo de energía: aprox. 240 mW (a 24 VDC)
• Temperatura ambiente: -25 .. +80°C (funcionamiento y almacenamiento)
• Humedad ambiental: 10 .. 95 % H.R. (sin condensación)
• Acoplador de bus: integrado
• Versión ETS: ETS 4 o superior (aplicación: HLK305)
• Terminales de conexión: bornes de 2 polos KNX (rojo/negro)
• Grado de protección: IP20
• Carcasa: plástico, tamaño estándar de 55 mm

Notas importantes

• Solo para uso en interiores
• La instalación y configuración deben ser realizadas por instaladores certificados KNX
• Usar ETS 4 o superior para configuración (aplicación HLK305)
• Es importante una colocación correcta para obtener mediciones precisas
