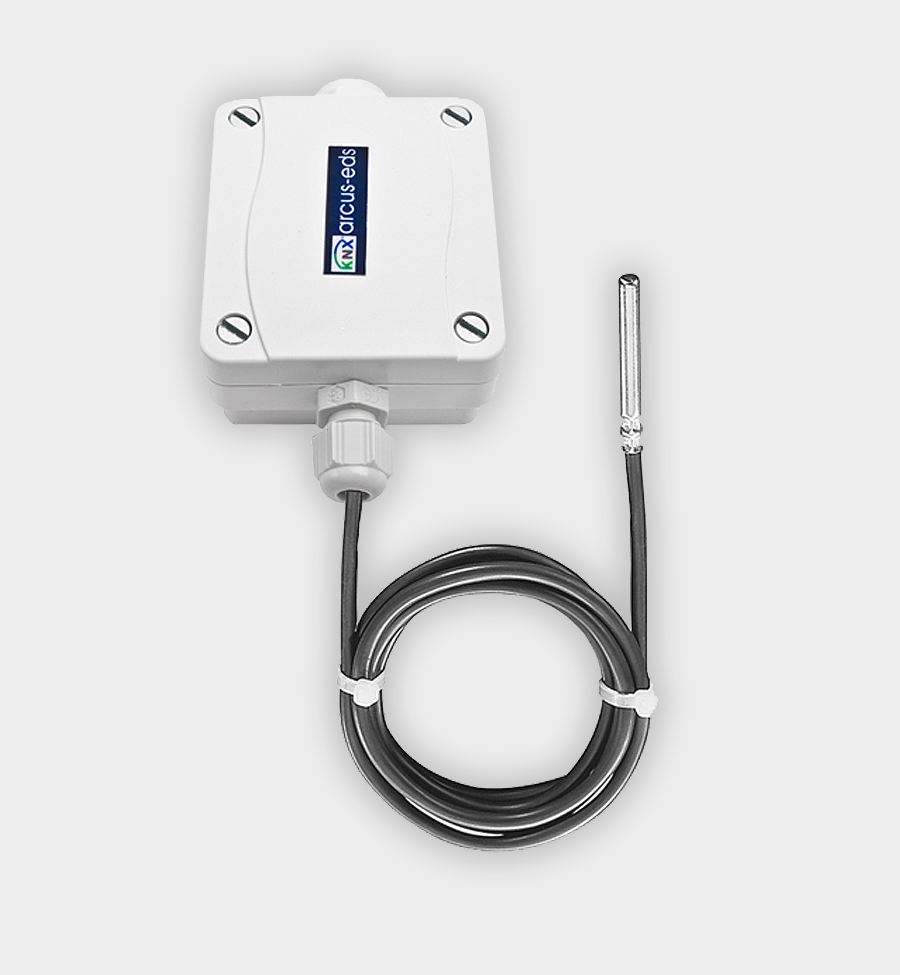

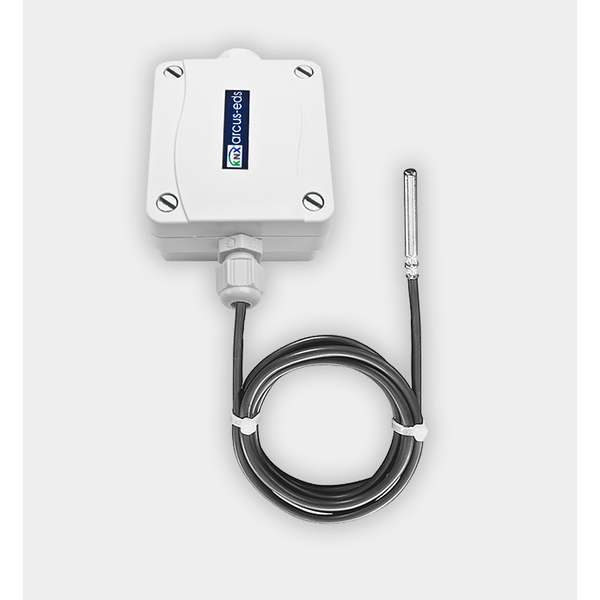

Arcus-EDS SK10-TC-HTF Sensor de Temperatura con Funda Protectora para KNX

El SK10-TC-HTF de Arcus-EDS es un sensor de temperatura KNX de alta precisión con funda protectora, diseñado para medir y controlar la temperatura del aire interior en sistemas HVAC. El sensor incorpora una sonda encapsulada (PVC, silicona o PTFE) y es ideal para aplicaciones de automatización de edificios orientadas a la eficiencia energética y el confort climático.

Importante: Este sensor mide la temperatura del aire mediante una sonda con funda y puede funcionar también con entrada de temperatura externa. El controlador integrado permite gestionar funciones de calefacción y refrigeración directamente desde el bus KNX.

Aplicaciones

• Medición de la temperatura del aire interior
• Control de calefacción y refrigeración mediante KNX
• Control de unidades fan-coil
• Sistemas HVAC con funciones lógicas integradas

Funciones principales

• Medición de temperatura con sonda encapsulada (con posibilidad de ponderación con entrada externa)
• Funciones de control para calefacción y refrigeración
• Valores de consigna configurables para modos Confort, Standby, Ahorro y Protección contra heladas
• Ajuste de consigna mediante objetos KNX
• Registro de temperaturas mínima y máxima
• Alarma por calor y alarma por helada
• Límites de temperatura configurables
• Control de ventilador mediante entradas externas
• Salida de control: 0–100 % o señal PWM para actuadores térmicos
• Función de enjuague de válvulas
• Segundo controlador como controlador auxiliar
• Cuatro bloques lógicos para señales internas y externas

Especificaciones técnicas

• Rango de medición de temperatura:
  • PVC: -35 °C a +105 °C
  • Silicona: -50 °C a +180 °C
  • PTFE: -50 °C a +250 °C
• Resolución: 0,02 °C
• Precisión: Clase B, ±(0,3 °C + 0,005 × T)
• Tensión de funcionamiento: Bus KNX 21–32 VDC
• Consumo eléctrico: aprox. 240 mW (a 24 VDC)
• Temperatura ambiente (módulo): -25 °C a +80 °C (funcionamiento y almacenamiento)
• Humedad ambiental: 0–100 % h.r., sin condensación
• Acoplador de bus: Integrado
• Alimentación auxiliar: No requerida
• Compatibilidad ETS: ETS4 o superior (base de datos HLK305)
• Conexión de terminales: Bornes KNX de 2 polos (rojo/negro)
• Grado de protección: IP54/IP65 (según instalación)
• Carcasa: Plástico
• Dimensiones: 72 × 64 × 40 mm

Variantes disponibles

• 30511002 – Funda PVC de 1,5 m
• 30511003 – Funda de silicona de 1,5 m
• 30511055 – Funda PTFE de 1,5 m
