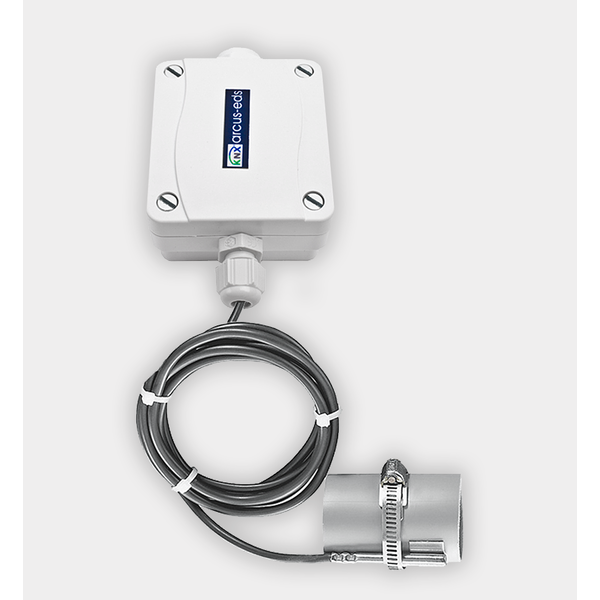

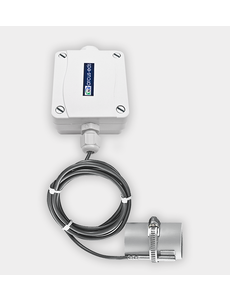

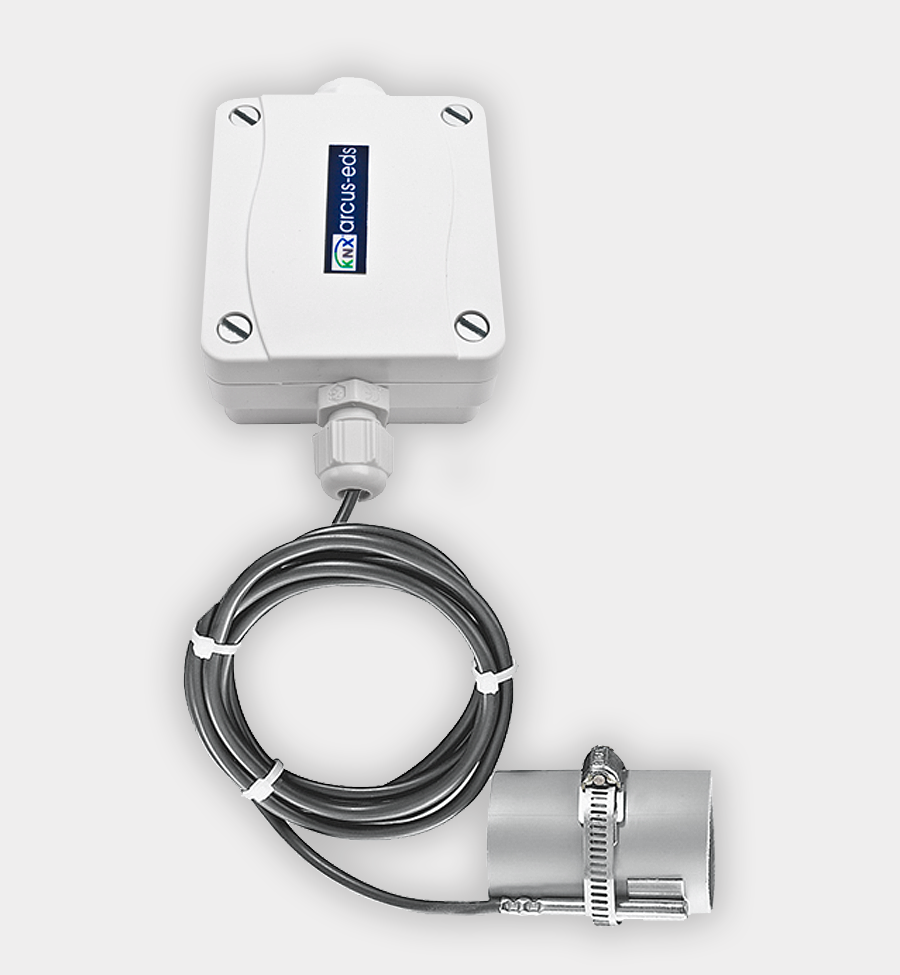

Arcus-EDS SK10-TC-ALTF1 Sensor de Temperatura para Montaje en Tubería (KNX)

El SK10-TC-ALTF1 de Arcus-EDS es un sensor de temperatura KNX de alta precisión diseñado para montaje en tuberías (sensor de contacto), ideal para aplicaciones HVAC. Mide la temperatura superficial de las tuberías, lo que lo hace perfecto para monitorear y controlar sistemas de calefacción y refrigeración. Gracias a su control y lógica integrados, puede funcionar de forma autónoma o como parte de un sistema KNX.

Importante: Este sensor está optimizado para montaje en tuberías y detecta la temperatura mediante una sonda de contacto. Las mediciones pueden combinarse con una entrada de temperatura externa mixta. El controlador integrado permite regular tanto calefacción como refrigeración.

Aplicaciones

• Medición de temperatura superficial en tuberías
• Control de calefacción y refrigeración vía KNX
• Aplicaciones HVAC con lógica y control integrados
• Control de ventiladores y válvulas en sistemas de automatización

Funciones principales

• Medición por sonda de contacto (opcional con entrada externa)
• Funciones de control para calefacción y refrigeración (combinables)
• Setpoints seleccionables: Confort, Standby, Ahorro y Protección antihielo
• Ajuste de setpoints a través de objetos KNX
• Registro de temperatura mínima y máxima
• Límites de temperatura configurables, alarma por calor o helada
• Control de ventiladores mediante entradas externas
• Salida de control: 0–100 % o señal PWM configurable
• Función de enjuague de válvulas
• Segundo controlador como función auxiliar
• Cuatro bloques lógicos para señales internas y externas

Especificaciones técnicas

• Valor medido: Temperatura
• Control: Integrado
• Rango de temperatura:
  • PVC: -35 °C a +105 °C
  • Silicona: -50 °C a +180 °C
• Resolución: 0,02 °C
• Precisión: Clase B, ±(0,3 °C + 0,005 × T)
• Tensión de alimentación: Bus KNX 21–32 VDC
• Consumo: aprox. 240 mW (a 24 VDC)
• Temperatura ambiente (operación y almacenamiento): -25 °C a +80 °C
• Humedad relativa: 0–100 % h.r., sin condensación
• Acoplador de bus: Integrado
• Fuente auxiliar: No requerida
• Compatibilidad ETS: Desde ETS 4 (base HLK305)
• Terminales: Bornes KNX de 2 polos (rojo/negro)
• Grado de protección: IP54 / IP65 (según instalación)
• Carcasa: Plástico
• Dimensiones: 72 × 64 × 40 mm

Versiones disponibles

• 30511004 – Versión con sonda de PVC
• 30511005 – Versión con sonda de silicona

Marca: Arcus-EDS
