Neo-TC-CO2
Sensor KNX de temperatura y CO₂

Número de artículo:

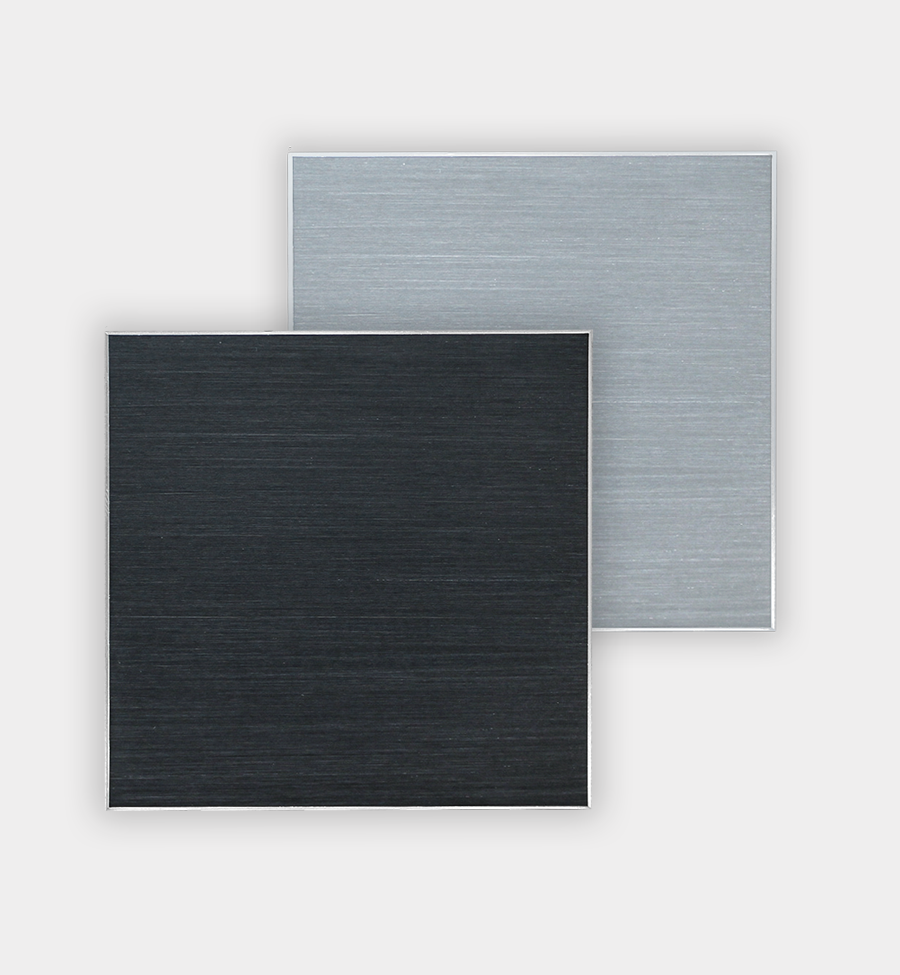

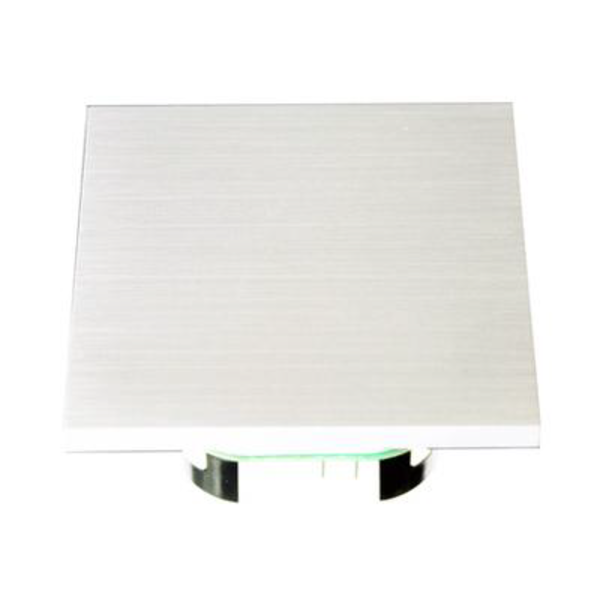

30512563 – aluminio, cuadrado, cepillado

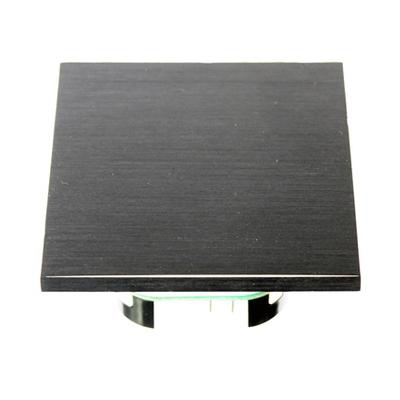

30512564 – aluminio, cuadrado, cepillado, negro

El Neo-TC-CO2 de Arcus-EDS es un sensor KNX ultraplano (solo 6 mm de grosor) diseñado para medir y controlar la temperatura y la concentración de CO₂ en interiores. Se instala en cajas de empotrar estándar (60/68 mm) y dispone de un elegante frontal de aluminio, disponible en forma cuadrada o redonda. Este sensor ofrece funciones avanzadas de control de climatización, ventilación y lógica, con 4 entradas/salidas binarias para una integración completa en sistemas de automatización inteligente.

Aplicaciones

• Medición y control de temperatura y humedad ambiental
• Detección de concentración de CO₂ (calidad del aire)
• Control descentralizado de actuadores térmicos o válvulas KNX
• Control de ventilación basado en los niveles de CO₂
• Evaluación de pulsadores o interruptores externos

Funciones

• Medición de temperatura del aire (sensor interno con opción de temperatura mixta)
• Sensor de CO₂ integrado en el frontal
• Funciones de control para calefacción y refrigeración (combinables)
• Modos de consigna: Confort, Standby, Eco y Protección mediante objetos KNX
• Ajuste de consignas a través de objetos de comunicación KNX
• Memoria de valores mínimo y máximo de temperatura
• Alarmas de calor y de heladas
• Límites configurables para temperatura y CO₂
• Control de ventilación mediante límites de CO₂ o entradas externas
• Seguimiento automático de consignas y límites de temperatura
• Salida de control 0–100 % o señal PWM para actuadores térmicos
• Función de enjuague de válvulas (antical)
• Segundo controlador de temperatura como función auxiliar
• 4 entradas/salidas binarias (sin potencial)
• Indicadores LED para el estado del controlador
• 4 bloques lógicos para vinculación de señales internas y externas

Datos técnicos

• Magnitudes medidas: temperatura, concentración de CO₂
• Rango de temperatura: -10 .. +50°C
• Resolución: 0,02°C
• Precisión: ± 0,4°C (5–60°C), fuera de ese rango ± 0,8°C
• Rango de medición de CO₂: 400 – 5000 ppm
• Precisión del CO₂: ± (50 ppm + 3 % del valor medido)
• Entradas/salidas binarias: 4 (sin potencial)
• Tensión de funcionamiento: a través del bus KNX (21 .. 32 VDC)
• Consumo eléctrico: aprox. 240 mW (a 24 VDC)
• Temperatura ambiente: -10 .. +50°C (funcionamiento), -25 .. +60°C (almacenamiento)
• Humedad relativa: 0 .. 95 % H.R. (sin condensación)
• Acoplador de bus: integrado
• Tensión auxiliar: no requerida
• Versión de ETS: ETS 4 o superior (aplicación: HLK305)
• Conexiones: bornes KNX de 2 polos (rojo/negro)
• Grado de protección: IP20
• Carcasa: aluminio cepillado
• Dimensiones: cuadrado: 80 × 80 × 6 mm / redondo: Ø 84 × 6 mm
• Montaje: caja de empotrar estándar Ø 60/68 mm (solo interiores secos)

Notas importantes

• Solo para uso en interiores secos
• Instalación y configuración exclusivamente por instaladores certificados KNX
• Programación mediante ETS 4 o superior (aplicación HLK305)
• La colocación correcta es esencial para mediciones precisas
• Limpiar el frontal de aluminio solo con un paño seco y suave
