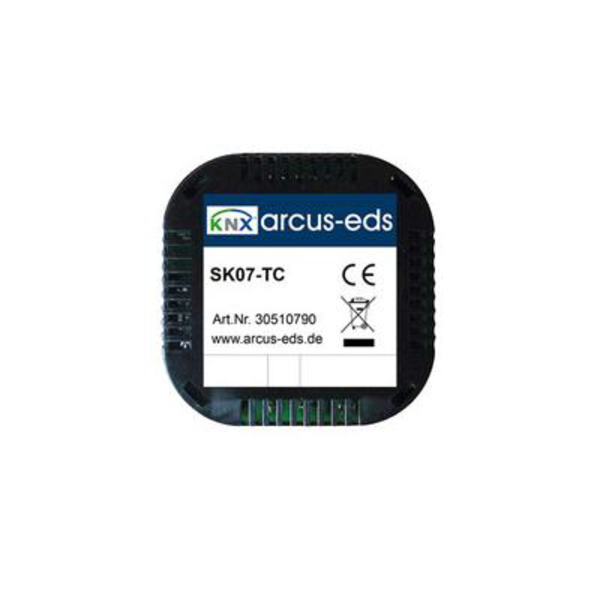

SK07-TC-6B Sensor de temperatura para sonda PT1000 externa, IP20

Información

Datasheet

SK07-TC-6B

Sensor de temperatura con conexión para sonda PT1000 externa

Arcus-EDS – N.º de artículo 30510790 – EAN 642125989701

El sensor de temperatura KNX SK07-TC-6B de Arcus-EDS es una solución inteligente y fiable para la medición y el control preciso de la temperatura ambiente mediante una sonda PT1000 externa (no incluida). Este módulo compacto es ideal para aplicaciones de calefacción, refrigeración y ventilación en sistemas KNX.

Ofrece múltiples funciones como control de temperatura, supervisión de límites, alarmas, control de ventilación, lógica de señales y varias entradas/salidas binarias. Es compatible con ETS a partir de la versión 4, lo que facilita su integración en instalaciones KNX.

Nota importante: El sensor de temperatura no está incluido y debe conectarse externamente mediante una sonda PT1000. Esto permite una colocación flexible del punto de medición, pero requiere adquirir una sonda adicional.

Aplicaciones

• Control de temperatura ambiente en sistemas KNX
• Control descentralizado de válvulas o actuadores térmicos
• Gestión del clima y ventilación en edificios inteligentes
• Evaluación de interruptores y pulsadores externos

Especificaciones técnicas

• Magnitud medida: Temperatura (PT1000 externa)
• Rango de medición: -50 °C a +400 °C (según la sonda utilizada)
• Resolución: 0,02 °C
• Precisión: Dependiente de la sonda PT1000 empleada
• Control: Regulador PI integrado para calefacción y refrigeración
• Puntos de consigna: Confort, Espera, Economía, Antihielo mediante objetos HVAC KNX
• Ajuste de consigna: mediante objetos KNX
• Memoria de temperatura mínima/máxima
• Alarma de calor y helada
• Supervisión de límites de temperatura
• Control de ventilador mediante entradas externas
• Salida del regulador: 0–100 % o señal PWM para actuadores térmicos
• Función de enjuague de válvulas
• Segundo regulador de temperatura auxiliar
• 4 entradas/salidas binarias (flotantes)
• 2 E/S binarias adicionales (3V / 1mA)
• 4 bloques lógicos para señales internas/externas
• Acoplador de bus: Integrado
• Tensión de funcionamiento: Bus KNX 21–32 VDC
• Consumo eléctrico: aprox. 240 mW a 24 VDC
• Temperatura ambiente (funcionamiento): -25 °C a +80 °C
• Temperatura ambiente (almacenamiento): -25 °C a +80 °C
• Humedad relativa: 0–100 % h.r. (sin condensación)
• Índice de protección: IP20 (uso interior seco)
• Dimensiones del módulo: 50 × 50 × 20 mm (ancho × alto × fondo), 58 mm diagonal
• Material de la carcasa: Plástico
• Compatibilidad ETS: desde la versión 4 (HLK305)
