SK30-THC-VOC-PB Sensor KNX empotrado para calidad del aire interior

El SK30-THC-VOC-PB de Arcus-EDS es un sensor KNX avanzado diseñado para medir y controlar diversos parámetros del aire interior como la temperatura, la humedad relativa y los COV (compuestos orgánicos volátiles). Con su carcasa empotrada compacta (formato estándar de 55 mm), es ideal para la instalación mural en sistemas de automatización de edificios KNX. Incorpora botones frontales, indicador LED de estado, funciones lógicas y dos entradas/salidas binarias configurables.

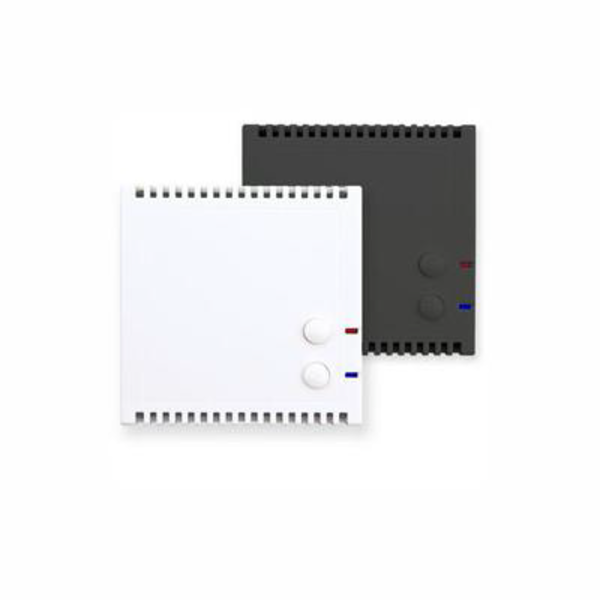

Variantes disponibles:

• Blanco – Número de artículo: 30533371  |  EAN: 642125989602
• Antracita – Número de artículo: 30533372  |  EAN: 642125989633

Aplicaciones:

• Medición y control de la temperatura y humedad ambiental
• Detección de concentración de COV (calidad del aire)
• Control descentralizado de válvulas KNX o actuadores térmicos
• Regulación automática de ventilación basada en humedad y calidad del aire
• Evaluación de interruptores o pulsadores externos para funciones de conmutación

Funciones y características:

• Sensores de temperatura, humedad y COV integrados en la carcasa
• Cálculo de humedad absoluta, punto de rocío y entalpía
• Funciones de control para calefacción y refrigeración (combinables)
• Temperaturas de consigna para modos Confort, Standby, Ahorro y Protección
• Control frontal mediante dos pulsadores y/u objetos KNX
• Control de ventilador según umbrales de humedad/COV o entradas externas
• Detección del punto de rocío con alarma y regulación automática
• Salida de control: 0–100 % o PWM programable para actuadores térmicos
• Regulador de temperatura adicional como regulador auxiliar
• Función de purgado de válvula incluida
• 4 bloques lógicos para conexión de señales internas y externas
• 2 entradas/salidas binarias sin potencial
• Indicadores LED del estado actual del controlador de temperatura

Especificaciones técnicas:

• Rango de temperatura: -25 a +80 °C
• Resolución de temperatura: 0,02 °C
• Precisión de temperatura: ±0,4 °C (5–60 °C), en otro caso ±0,8 °C
• Humedad relativa: 10–95 % HR, resolución 0,02 %, precisión ±3 % (20–80 % a 20 °C)
• Medición de COV: ver hoja de datos 2812-01
• Valores calculados: humedad absoluta, punto de rocío, entalpía
• Control: 2 pulsadores frontales
• I/O binarias: 2 entradas/salidas sin potencial
• Tensión de funcionamiento: tensión del bus KNX 21–32 VDC
• Consumo de energía: aprox. 240 mW a 24 VDC
• Temperatura ambiente: -25 a +80 °C (funcionamiento y almacenamiento)
• Humedad ambiente: 10–95 % HR, sin condensación
• Acoplador de bus: integrado
• Compatibilidad con ETS: desde versión 4 (HLK305)
• Conexión: terminal KNX de 2 polos (rojo/negro)
• Clase de protección: IP20
• Carcasa: plástico, compatible con marco estándar de 55 mm

Nota importante:

Este sensor está diseñado para instalación empotrada en cajas murales estándar con marco de 55 mm. Los elementos de medición están integrados en la carcasa. Para un control de temperatura más preciso, se puede configurar una medición ponderada con un sensor externo a través de KNX.
