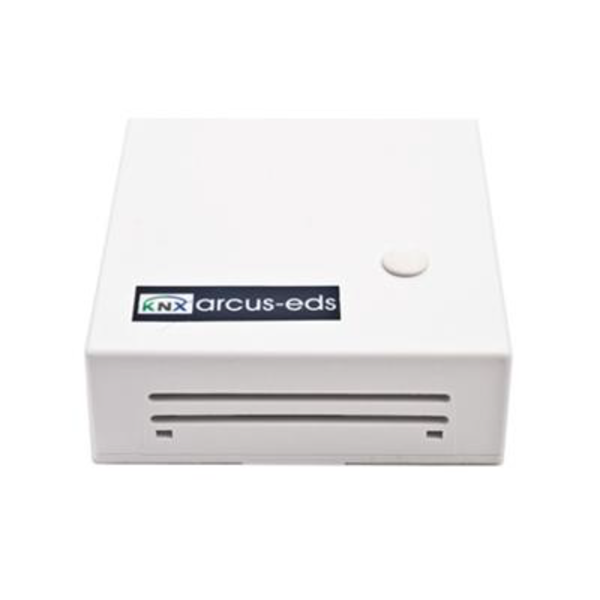

SK20-THC-CO2-2B Sensor KNX de superficie para calidad del aire interior

El SK20-THC-CO2-2B de Arcus-EDS es un sensor KNX versátil de montaje superficial, diseñado para medir y controlar parámetros del aire interior como la temperatura, la humedad relativa y la concentración de CO₂. Este dispositivo compacto proporciona lecturas precisas y calcula valores como la humedad absoluta, el punto de rocío y la entalpía. Con funciones avanzadas para sistemas HVAC, es ideal para la gestión de ventilación, eficiencia energética y control climático en automatización de edificios con KNX.

Disponibilidad:

• Número de artículo: 30532261
• EAN: 642125990905

Aplicaciones:

• Supervisión y control de la temperatura ambiental
• Detección de concentración de CO₂ en espacios interiores
• Control descentralizado de válvulas KNX o actuadores térmicos
• Regulación automática de la ventilación según la calidad del aire
• Funciones de conmutación mediante botones o interruptores externos

Funciones y características:

• Sensores integrados para temperatura, humedad y CO₂
• Valores calculados: humedad absoluta, punto de rocío, entalpía
• Control para calefacción y refrigeración (combinable)
• Setpoints para modos Confort, Standby, Ahorro y Protección mediante objetos KNX
• Ajuste de consigna mediante comunicación KNX
• Almacenamiento de temperaturas mínimas y máximas
• Alarma de calor y congelación
• Límites configurables para temperatura y humedad
• Control de ventilador según límites de humedad y entradas externas
• Supervisión del punto de rocío con alarma y regulación ante riesgo de condensación
• Salida de control 0–100 % o PWM (programable) para actuadores térmicos
• Función de limpieza de válvula
• Controlador auxiliar de temperatura adicional
• 2 entradas binarias sin potencial
• 4 bloques lógicos para enlace de señales internas y externas

Especificaciones técnicas:

• Valores medidos: Temperatura, humedad relativa, concentración de CO₂
• Valores calculados: Humedad absoluta, punto de rocío, entalpía
• Control: Integrado
• Rango de temperatura: -10 a +50 °C
• Resolución de temperatura: 0,02 °C
• Precisión de temperatura: ±0,4 °C (5–60 °C), en otros casos ±0,8 °C
• Humedad relativa: 0–95 % HR, resolución 0,02 %, precisión ±3 % (20–80 %)
• Rango de CO₂: 400–5000 ppm
• Precisión de CO₂: ±(50 ppm + 3 % del valor medido)
• Entradas binarias: 2 (sin potencial)
• Tensión de funcionamiento: Bus KNX 21–32 VDC
• Consumo de energía: aprox. 240 mW a 24 VDC
• Temperatura ambiente: -10 a +50 °C (funcionamiento), -25 a +60 °C (almacenamiento)
• Humedad ambiente: 0–95 % HR (sin condensación)
• Alimentación auxiliar: No requerida
• Acoplador de bus: Integrado
• Compatibilidad ETS: Desde la versión 4 (HLK305)
• Conexión: Terminal KNX de 2 polos (rojo/negro)
• Grado de protección: IP20
• Carcasa: Plástico, color blanco
• Dimensiones: 71 x 71 x 25 mm

Nota importante:

Este es un sensor de montaje superficial con elementos de medición integrados. No requiere alimentación externa. Está diseñado para integrarse directamente en sistemas KNX sin módulos o sensores adicionales.
