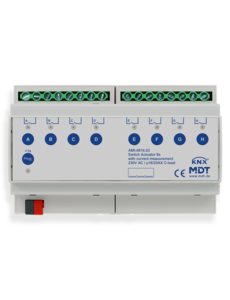

Switch Actuator AMI current measurement | series .03 - 8 canales

El Switch Actuator AMI current measurement | series .03 ofrece una medición confiable de la corriente hasta 20 amperios por canal, permitiendo el monitoreo de sobrecargas y subcargas. Este actuador es ideal para aplicaciones industriales que requieren una monitorización precisa de la energía.

Características Principales:

• Medición de corriente True RMS integrada (corriente, kWh).
• Rango de medición de 10 mA a 20 A con una precisión del 2%.
• Función integrada de contador de consumo de energía (Wh/kWh).
• Respuesta rápida (<1s) en operación Master/Slave.
• Operación manual con botón pulsador e indicador LED para cada canal.
• Funciones de tiempo como retardo de encendido/apagado y función de luz de escalera.
• Función de umbral de conmutación y valor de umbral de consumo.
• Vinculación lógica de datos binarios, 8 escenas por canal.
• Contador de horas de funcionamiento y temporizador de cuenta regresiva de servicio.
• Funciones de estado extendidas (invertido, cíclico, cuando está bloqueado).
• Operación prioritaria/forzada con tiempo de liberación automática.
• Comportamiento ajustable en caso de fallo/retorno de la tensión del bus.
• Todas las conexiones L están separadas, con terminales de conexión de 4 mm² / 2 x 2,5 mm².

Especificaciones Técnicas:

• Número de salidas: 8
• Rango de medición de corriente: 10 mA a 20 A
• Precisión de medición: 2%
• Clasificaciones de conmutación de salida:
• Carga óhmica: 16/20 A
• Carga capacitiva: 200 µF
• Voltaje: 230 V AC
• Corriente de irrupción máxima: 600 A / 150 µs, 300 A / 600 µs
• Cargas máximas de lámparas:
• Bombillas incandescentes: 3680 W
• Lámparas halógenas 230 V: 3680 W
• Lámparas halógenas, transformador electrónico: 2000 W
• Lámparas fluorescentes, no compensadas: 3680 W
• Lámparas fluorescentes, compensadas en paralelo: 2500 W
• Número máximo de transformadores electrónicos: 28
• Esperanza de vida de la salida (mecánica): 1.000.000 operaciones
• Capacidad total de transporte de corriente: 96 A
• Especificación de la interfaz KNX: TP-256 con soporte de marco largo desde ETS 5
• Software de aplicación disponible: Desde ETS 5
• Calibre de cable permitido:
• Terminal de tornillo: 0,5 ... 4,0 mm²
• Terminal de conexión del bus KNX: Ø 0,8 mm, núcleo sólido
• Par de apriete del terminal: 0,5 Nm
• Alimentación: Bus KNX
• Consumo de energía del bus KNX: típico < 0,4 W
• Rango de temperatura de funcionamiento: 0 °C ... +45 °C
• Carcasa: IP20
• Dimensiones MDRC (Unidades de Espacio): 8 SU

El Switch Actuator AMI está diseñado para montaje fijo en un riel DIN de 35 mm en la distribución de energía en interiores secos. El actuador se pone en servicio utilizando el software ETS y no admite la operación mixta de voltaje nominal y voltaje extra bajo de seguridad (SELV) dentro del actuador.
