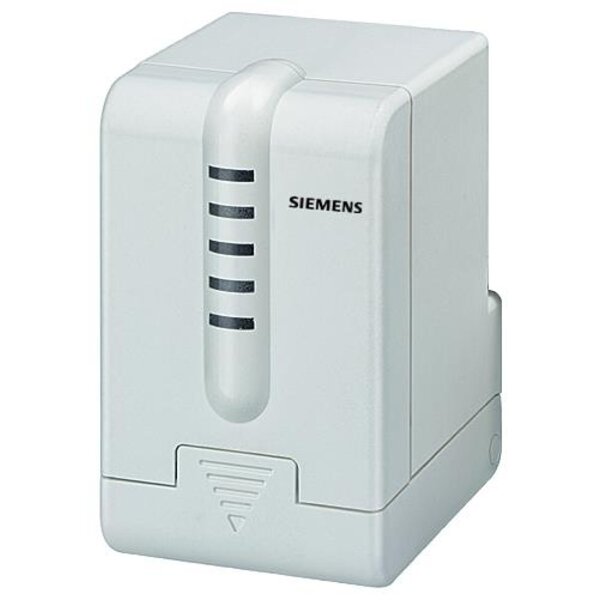

Actuador KNX S-Mode | Indicador LED AP 562/02
€174,60 IVA incluido €290,40 IVA incluido. Out of stock, but available
Especificaciones
Información
Descripción del producto
El actuador electromecánico está diseñado específicamente para válvulas de calefacción y de zona, compatible con el modo S KNX. Soporta el control preciso de la posición de la válvula a través de un acoplamiento de bus integrado y cuenta con indicadores LED para mostrar el estado. Dos entradas binarias permiten la integración con sensores de ventana y de movimiento.
Características y funcionalidades
- Control continuo: El actuador puede alcanzar cualquier posición de válvula deseada dentro de límites configurables para un control óptimo de la calefacción.
- Ajuste automático: Durante la instalación, se realiza una calibración automática para determinar con precisión las posiciones de la válvula.
- Protección de la válvula: Activa un ciclo periódico para evitar que la válvula se atasque si no se usa durante un período prolongado.
- Medidas de seguridad: Función de alarma incorporada en caso de fallo de la señal de control de temperatura y posibilidad de modo de emergencia.
- Dos entradas binarias: Adecuadas para conectar sensores de ventana o de movimiento para un control integrado del modo de funcionamiento.
Válvulas compatibles
El actuador es adecuado para montar en válvulas estándar con una rosca M30 x 1.5 y un recorrido de vástago de hasta 5.5 mm. Las válvulas compatibles incluyen modelos de los siguientes fabricantes:
- Siemens (por ejemplo, series VPI46... y VPP46...)
- Braukmann
- Danfoss
- Dumser
- Heimeier
- Herb
- Honeywell
- MNG
- Onda
- Oventrop
- Reich
- Schlösser
Especificaciones técnicas
| Grado de protección | IP20 |
|---|---|
| Alimentación | 24V DC a través del bus KNX |
| Consumo de corriente del bus | max. 10 mA |
| Dimensiones (H x A x P) | 82 x 50 x 65 mm |
| Peso | aprox. 260 g |
| Longitud del cable | 0,80 m, extensible hasta 10 m |
| Recorrido de la válvula | 1,2 mm (min.) a 7,5 mm (máx.) |
| Temperatura de funcionamiento | 0°C a +50°C (operación), -25°C a +70°C (almacenamiento) |
| Temperatura máxima del agua | 80°C |
Instrucciones de instalación
El dispositivo se conecta al bus KNX mediante el terminal de bus suministrado (rojo +/negro -). Se puede montar en un cuadro de distribución o directamente en la válvula. Para un funcionamiento correcto, la válvula debe calibrarse con antelación a los parámetros de la válvula. La calibración automática se realiza tan pronto como se aplica la tensión del bus.
Nota importante
Durante el mantenimiento, el actuador debe retirarse siempre de la válvula y la válvula debe cerrarse de forma segura (por ejemplo, con una tapa protectora original) para evitar la apertura no intencionada de la válvula y posibles daños por agua.
Seguridad eléctrica
El dispositivo cumple con las normas de seguridad según EN 60529 (IP20) y EN 60730-2-14 (clase de protección III). La alimentación del bus utiliza SELV (tensión de seguridad extra baja) según las especificaciones KNX, proporcionando una seguridad adicional.
