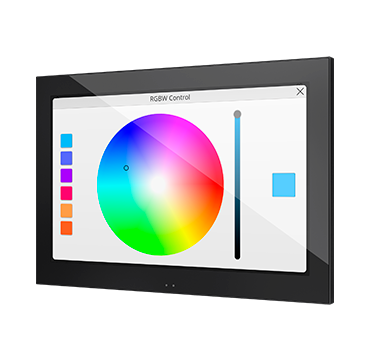

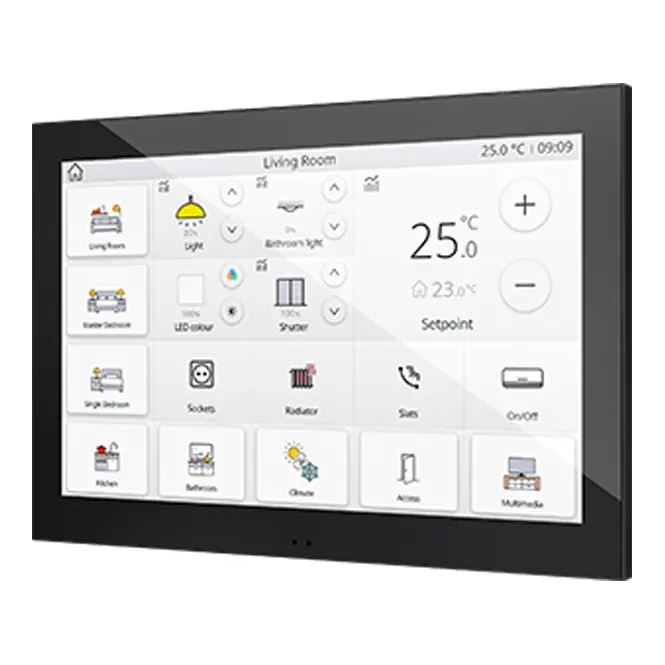

Zennio Z100 KNX-Touchpanel

Das Zennio Z100 ist ein modernes kapazitives 10-Zoll-Touchpanel, das für die umfassende Steuerung von Wohnhäusern, Hotels und kommerziellen Anwendungen entwickelt wurde. Das Panel bietet eine Auflösung von 1280×800 Pixeln, unterstützt 16 Millionen Farben und verfügt über 12 vollständig anpassbare Seiten mit mehreren Steuerungen pro Fenster. Das schlichte, zeitlose Design passt perfekt in jede moderne Installation.

Hauptmerkmale

• Kapazitives 10"-LCD-Touchpanel mit 16 Millionen Farben
• Auflösung: 1280×800 Pixel
• 12 Seiten mit mehreren Steuerungen pro Fenster

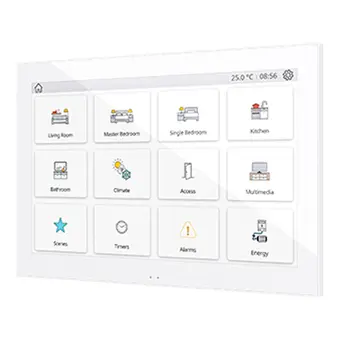

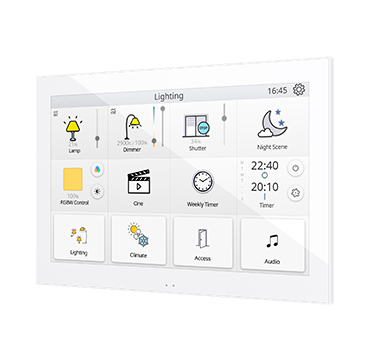

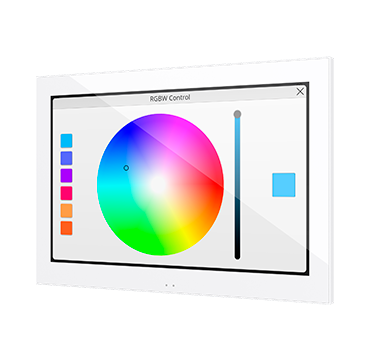

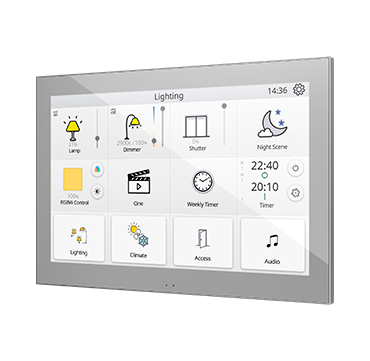

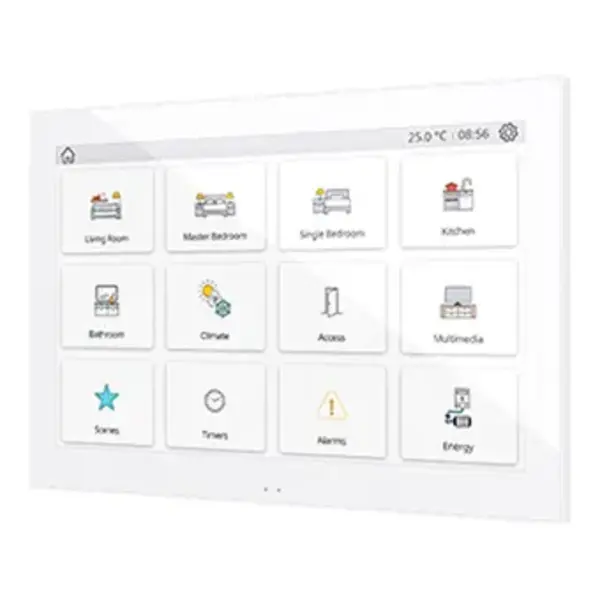

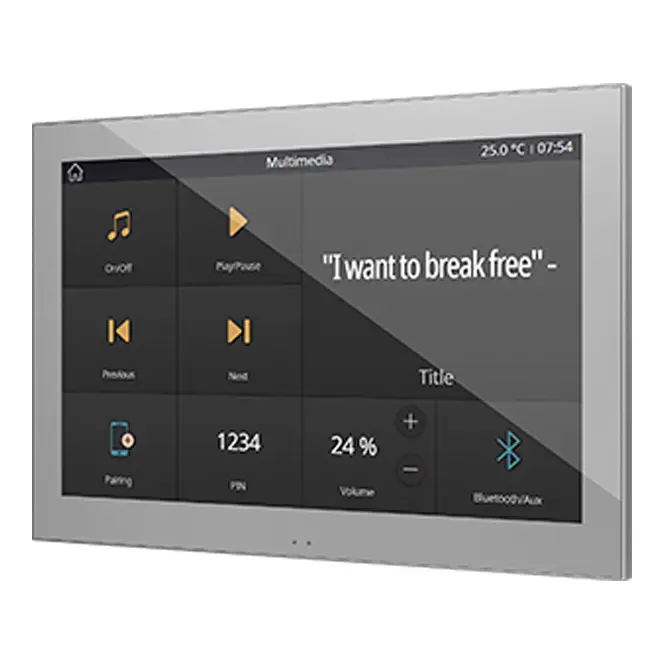

• Erhältlich in Weiß (RAL 9016), Schwarz (RAL 9004) und Silber (RAL 9006)
• Näherungs- und Lichtsensoren für automatische Helligkeitsanpassung
• Integrierte Lautsprecher für akustische Benachrichtigungen

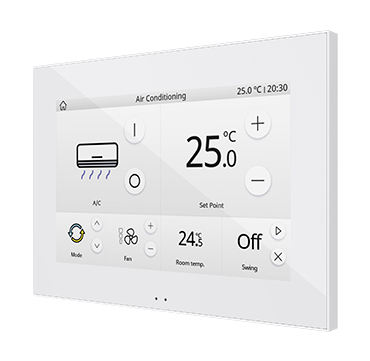

• 2 unabhängige Thermostate zur Klimaregelung
• 4 analoge/digitale Eingänge
• Vollständig integrierte KNX BCU (TP1-256)
• USB- und Ethernet-Anschlüsse für Konnektivität und Firmware-Updates

Technische Spezifikationen

• Stromversorgung: Externe 24-29 VDC
• KNX-Stromversorgung:
  • Spannung: 29 VDC (typisch), Bereich: 21-31 VDC
  • Maximale Stromaufnahme: 5,5 mA (29 VDC), 10 mA (24 VDC)
• Abmessungen: 248,9 x 174 x 39,2 mm (Hervorstehen: 11,8 mm)
• Montage: Unterputzmontage in doppelte europäische oder britische Unterputzdose
• Schutzklasse: IP20 (nur Innenräume)
• Betriebstemperatur: 5 bis +45 °C
• Lagerungstemperatur: -20 bis +55 °C
• Relative Luftfeuchtigkeit: 5% - 95% (nicht kondensierend)
• Gewicht: 693 g
• Kabelanschlüsse:
  • Schraubklemmen (0,2-1 mm², max. 0,3 Nm)
  • Ethernet: RJ-45-Anschluss
  • Micro-USB Type B für Firmware-Updates
• Eingänge:
  • Anzahl: 4 analoge/digitale Eingänge
  • Betriebsspannung: +3,3 VDC
  • Betriebsstrom: 1 mA pro Eingang
  • Maximale Kabellänge: 30 m
  • Schaltung: Trockenkontakte
• Video- und Audiokompatibilität:
  • Video: H264 und MJPEG
  • Audio: G722, G721, G711u (PCMU)
  • Protokolle: SIP, P2P
• Datenmanagement: Daten werden gespeichert und nach einem KNX-Busausfall wiederhergestellt.

Optionale Lizenzen

Für erweiterte Funktionen können die folgenden Lizenzen hinzugefügt werden:

• Fernsteuerung: Steuerung des Touchpanels über eine mobile App oder einen Webbrowser (Ref. ZLIC70RCBX)

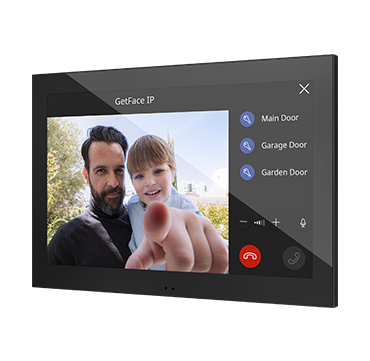

• Video-Gegensprechanlage: Integration mit SIP-basierten Video-Gegensprechanlagen (Ref. ZLIC70VPBX)
• Sprachsteuerung: ZenVoice-Lizenz benötigt Fernsteuerung (Ref. ZLICZVBX)

Zusätzliche Zubehör

• Externe Temperatursensoren für präzise Messungen
• Bewegungssensoren für automatische Aktivierung

Wichtige Hinweise

Das Zennio Z100 bietet vollständige Datenspeicherung und -wiederherstellung bei KNX-Busausfällen. Das Gerät unterstützt Firmware-Updates über den Micro-USB-Anschluss und benötigt eine stabile externe Stromversorgung von 24-29 VDC. Die Konfiguration und Aktivierung von Lizenzen erfolgt über den Zennio License Manager.

Mit seinen vielseitigen Funktionen, fortschrittlicher Technologie und zeitlosem Design ist das Zennio Z100 eine ideale Wahl für komplexe Automatisierungsprojekte in Wohn- und Geschäftsumgebungen.
