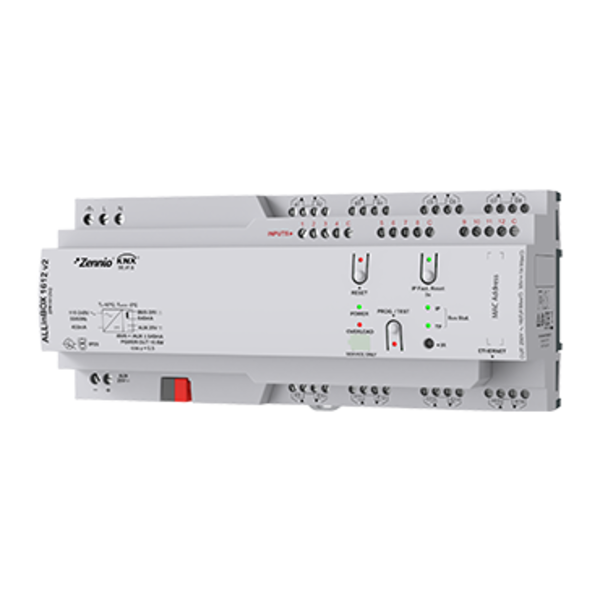

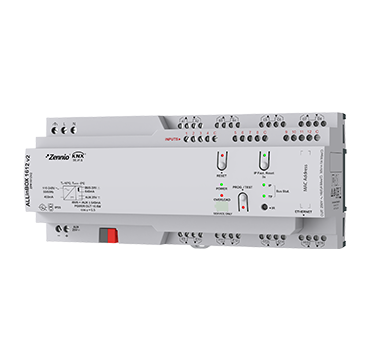

ALLinBOX 1612 v2 Art.Nr: ZPR1612V2 - Multifunktionales KNX-Gerät

Die ALLinBOX 1612 v2 ist ein leistungsstarkes und vielseitiges KNX-Gerät, das eine integrierte 640 mA KNX-Stromversorgung, eine KNX-IP-Schnittstelle, 16 Relaisausgänge, 12 analoge/digitale Eingänge, logische Funktionen und eine Klimasteuerung für bis zu 4 Zonen kombiniert. Ideal für fortschrittliche Automatisierungsprojekte in Wohn- und Gewerbeumgebungen.

Technische Daten nach Kategorie

KNX Stromversorgung (640 mA)

• Spannung: 29 VDC SELV mit KNX-Spule.
• Maximaler Strom (IBUS): 640 mA.
• Zusätzlicher Ausgang: 29 VDC SELV, kombinierter IAD + IBUS ≤ 640 mA.
• Sicherheitsfunktionen: Kurzschluss- und Überlastschutz.
• Statusanzeigen: LED für Stromversorgung und Überlaststatus.
• Reset-Funktion: Integrierter Reset-Knopf für schnellen Neustart.

Ausgänge

• Anzahl der Ausgänge: 16 Relaisausgänge.
• Relaismerkmale: Potenzialfreie bistabile Relais mit Wolfram-Vorkontakt.
• Maximale Belastung:
  • Ohmsche Last: 4000 W.
  • Induktive Last: 1500 VA.
  • Kapazitive Last: Bis zu 140 µF.
• Maximaler Strom: 16 A pro Ausgang, 40 A pro Block.
• Lebensdauer: Mechanisch: ≥ 3 Millionen Zyklen; Elektrisch: ≥ 100.000 Zyklen bei 8 A.
• Reaktionszeit: Max. 10 ms.
• Verdrahtungsmethode: Schraubklemmen, Kabelquerschnitt 0,5-2,5 mm².

Eingänge

• Anzahl der Eingänge: 12 analoge/digitale Eingänge.
• Spannung: +3,3 VDC auf der gemeinsamen Leitung.
• Maximale Kabellänge: 30 m.
• Schaltart: Trockenkontakte.
• Temperatursensoren: Unterstützung für NTC-Sensoren mit einer Genauigkeit von ±0,5 °C (bei 25 °C).
• Verdrahtungsmethode: Schraubklemmen, Kabelquerschnitt 0,5-2,5 mm².
• Maximale Reaktionszeit: 10 ms.

KNX-IP Schnittstelle

• Protokoll: KNXnet/IP Tunneling, bis zu 5 gleichzeitige Verbindungen.
• Maximale APDU-Länge: 254 Bytes.
• Ethernet-Verbindung: 10/100 BaseT über RJ45-Port.
• Synchronisierung: Unterstützung für NTP-Uhren.
• Datenwiederherstellung: Vollständige Datenwiederherstellung nach einem KNX-Busfehler.

Allgemeine Merkmale

• Abmessungen: 72 x 90 x 212 mm (12 DIN-Einheiten).
• Stromversorgung: 110-240 VAC, 50/60 Hz.
• Betriebstemperatur: -5 bis +45 °C.
• Montage: DIN-Schiene nach IEC 60715.
• Schutzklasse: IP20, geeignet für saubere Umgebungen.

Anwendungen

Die ALLinBOX 1612 v2 ist für den Einsatz in Wohnhäusern, Gewerbegebäuden und industriellen Projekten konzipiert. Sie bietet vielseitige Funktionen für Beleuchtung, Jalousien, HVAC-Systeme und andere Automatisierungsanwendungen.
