MAXinBOX 16 v4 | Multi. Aktor, 16 Ausgänge (16 AC-Load) Secure

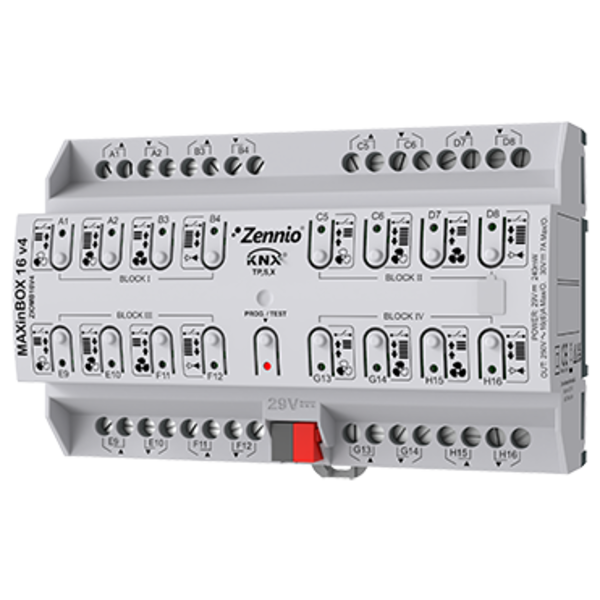

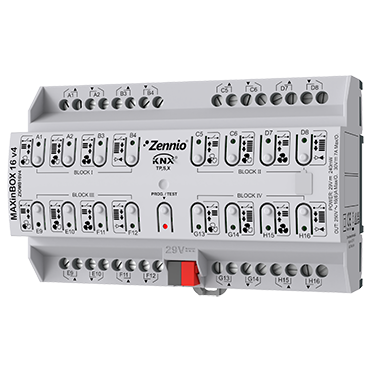

MAXinBOX 16v4 KNX Multifunktionaler Aktor (Art.nr.: ZIOMB16V4)

Der MAXinBOX 16v4 ist ein leistungsstarker und vielseitiger KNX-Aktor, der für professionelle Anwendungen in der Gebäudeautomation entwickelt wurde. Mit 16 konfigurierbaren Ausgängen (16 A C-Load) bietet er flexible Möglichkeiten zur Steuerung von Jalousien, Lüftern, Beleuchtung und Fan-Coil-Systemen. Unterstützt KNX Secure für sichere Kommunikation und Datenübertragung.

Hauptmerkmale

• 16 konfigurierbare Ausgänge (16 A), einzeln oder in Gruppen nutzbar.
• Geeignet für Jalousien-, Lüfter- und Fan-Coil-Steuerung (bis zu 4 Blöcke).
• Unterstützt kapazitive Lasten bis zu 140 µF.
• Kompatibel mit KNX Secure für maximale Datensicherheit.
• Manuelle Steuerung über Tasten mit LED-Statusanzeige.
• 20 logische Schaltungen für erweiterte Automatisierungsaufgaben.
• Montage auf DIN-Schiene gemäß IEC 60715 (8 DIN-Einheiten).
• Möglichkeit zum Anschluss unterschiedlicher Phasen an benachbarten Ausgängen.

Technische Spezifikationen

Allgemein

• Gerätetyp: Elektrisches Steuergerät
• Spannungsversorgung: 21-31 VDC (typisch 29 VDC)
• Maximaler Stromverbrauch: 4,05 mA @ 29 VDC
• Abmessungen: 67 x 90 x 140 mm (8 DIN-Einheiten)
• Schutzklasse: IP20
• Betriebstemperatur: 0 .. +55 °C
• Gewicht: 531 g
• Gehäusematerial: Halogenfreies PC FR V0

Ausgänge

• Anzahl: 16
• Typ: Potentialfreie Ausgänge über bistabile Relais mit Wolfram-Vorkontakt
• Nennstrom: 16 A C-Load pro Ausgang
• Maximale Last:
  • Resistiv: 4000 W
  • Induktiv: 1500 VA
  • Kapazitiv: Max. 140 µF
• Maximaler Einschaltstrom: 800 A/200 µs
• Lebensdauer: 3.000.000 mechanische Schaltzyklen
• Reaktionszeit: Maximal 10 ms
• Einzeln konfigurierbar als Schaltaktor oder Jalousiekanal.

Logische Schaltungen

Der MAXinBOX 16v4 enthält 20 unabhängige logische Schaltungen, die die Durchführung komplexer Automatisierungsaufgaben ermöglichen. Jede logische Schaltung unterstützt AND-, OR-, XOR- und Vergleichsoperatoren. Dies erlaubt die Erstellung maßgeschneiderter Automatisierungslösungen wie zeitgesteuerte Aktionen, sensorbasierte Prozesse oder die Steuerung komplexer Szenarien.

Anwendungen

Der MAXinBOX 16v4 ist ideal für die Steuerung von Jalousien, Lüftern, Beleuchtung und Heiz-/Kühlsystemen. Dank der Unterstützung von KNX Secure und den erweiterten logischen Funktionen ist dieser Aktor die perfekte Wahl für sichere und effiziente Gebäudeautomation.
