WEINZIERL 5354 RGB, RGBW und Tunable White Dimmer KNX IO 536 CC (4D)

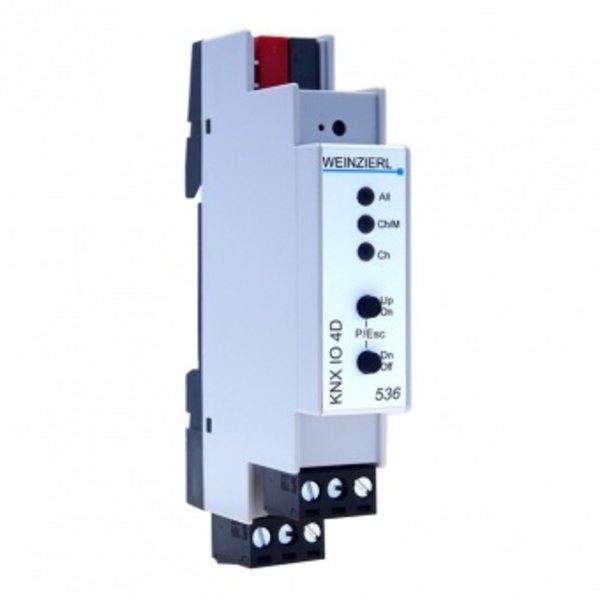

Weinzierl KNX IO 536 CC (4D) - RGB, RGBW und Tunable White Dimmaktor (Art.-Nr. 5354)

Der KNX IO 536 CC (4D) ist ein kompakter und vielseitiger Dimmaktor, der speziell für RGB-, RGBW- und Tunable-White-LEDs entwickelt wurde. Das Gerät bietet 4 Konstantstromausgänge mit jeweils bis zu 500 mA und unterstützt sowohl einfache Anwendungen als auch komplexe Lichtkonfigurationen. Perfekt geeignet für LED-Panels, Streifen und andere Beleuchtungsanwendungen.

Hauptmerkmale:

• 4 Dimmkanäle mit Konstantstrom, bis zu 500 mA pro Kanal
• Unterstützt RGB-, RGBW- und Tunable-White-Konfigurationen
• Kann als 4 unabhängige Dimmkanäle genutzt werden
• Erweiterte Funktionen wie Szenen, Sequenzen, Treppenlicht und Schlummerfunktion
• Lokale Steuerung über 2 Tasten und Statusanzeige über 3 mehrfarbige LEDs
• 16 Logikfunktionen und Zeitsteuerung integriert

Technische Daten:

• Gehäuse: Kunststoff, DIN-Schienenmontage, Breite 1TE (18 mm)
• Versorgung: 12-48V DC (maximale Ausgangsspannung < Versorgungsspannung)
• Stromausgang: 500 mA pro Kanal (Kanäle können gebündelt werden)
• Leistung: Maximal 96 W Gesamtleistung
• KNX-Verbrauch: 3 mA über KNX-Bus
• Umgebungstemperatur: -5°C bis +45°C
• Lagertemperatur: -25°C bis +70°C
• Luftfeuchtigkeit: 5% bis 93% (nicht kondensierend)
• Schutzart: IP20

Bedienungs- und Anschlussspezifikationen:

• Bedienung: 2 Tasten für lokale Steuerung
• Statusanzeige: 3 mehrfarbige LEDs, KNX-Programmiertaste mit LED (rot)
• KNX-Anschluss: Schraubklemmen (rot/schwarz)
• Ausgänge:
  • Dimmkanal 1: steckbare 3-polige Schraubklemme
  • Dimmkanäle 2/3/4: steckbare 3-polige Schraubklemmen
  • Unterstützt Kabelquerschnitte von 1,5 bis 2,5 mm²

Elektrische Sicherheit:

• Kurzschlussschutz (elektronisch und irreversibel)
• Temperatursicherung (elektronisch)
• CE-Konformität gemäß EMV-Richtlinien
• Normen: EN 63044, EN 61000, EN 55015, EN 61547

Anwendungen:

• RGB-, RGBW- und Tunable-White-LED-Konfigurationen
• Unabhängige Dimmkanäle für flexibles Lichtmanagement
• Ideal für Wohn-, Gewerbe- und Industrieanwendungen

Hinweis: Dieses Produkt ist für die Verwendung in trockenen Innenräumen konzipiert und erfordert die Installation auf einer DIN-Schiene. Optimale Leistung in Kombination mit KNX-Programmiersoftware (ETS 5 oder höher).
