WEINZIERL 5327 KNX Schaltaktor | 1-fach, 2 Binäreingänge, Secure

Informationen

Datenblatt

Handbuch

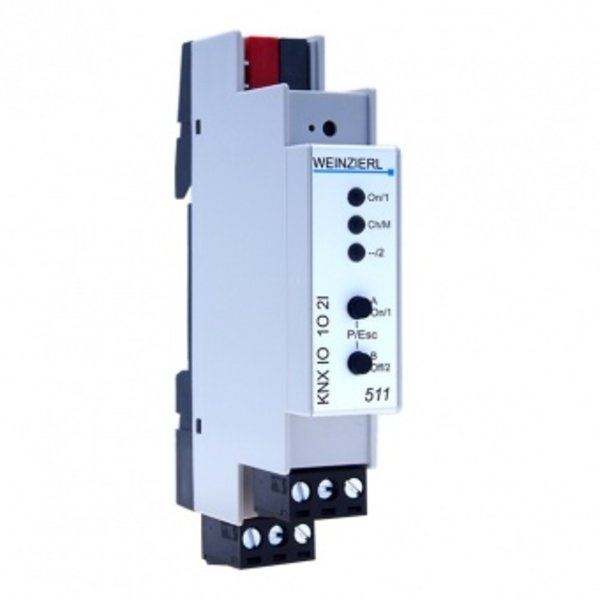

Kompakter KNX-Schaltaktor mit 1 Ausgang und 2 Binäreingängen

Der WEINZIERL 5327 ist ein kompakter KNX-Schaltaktor mit einem bistabilen Relais (230 V/16 A) und zwei Binäreingängen. Das Gerät dient als KNX-kompatibler Ersatz für herkömmliche Stromstoßschalter und ist ideal für Anwendungen wie Lichtschaltung, Treppenhausbeleuchtung, Heizungssteuerung (PWM für thermische Ventilantriebe) und Szenensteuerung.

Hauptmerkmale:

• 1 bistabiles Relais: Das Relais ist für eine Spannung von 230 V∿ und eine maximale Stromstärke von 16 A ausgelegt und eignet sich ideal für Licht- und andere Schaltanwendungen.
• 2 Binäreingänge: Die galvanisch getrennten Eingänge arbeiten mit einer Spannung von 12 bis 230 V⎓∿ und können an Standardtaster angeschlossen werden. Sie sind flexibel für Schalt-, Dimm-, Jalousiesteuerung, Szenensteuerung und als Impulszähler einsetzbar.
• Nullpunkterkennung: Der Eingang B2 ist für die Nullpunkterkennung ausgelegt, was eine effiziente Schaltfrequenz bei Wechselstromanwendungen ermöglicht, die Abnutzung reduziert und die Lebensdauer verlängert.
• KNX-Sicherheitsunterstützung: Das Gerät unterstützt KNX Data Security, um sichere Kommunikation im KNX-System zu gewährleisten.
• Logik- und Zeitfunktionen: Der Aktor bietet 16 unabhängige Logik- und Timerfunktionen für erweiterte Steuerungs- und Automatisierungsmöglichkeiten.

Bedienung und Rückmeldung:

Der WEINZIERL 5327 verfügt über zwei Tasten und drei mehrfarbige LEDs zur lokalen Bedienung und Statusanzeige. Eine rote KNX-Programmiertaste mit LED erleichtert die Installation und Konfiguration des Geräts.

Technische Daten:

• Schutzart: IP20 gemäß EN 60529
• Zertifizierungen: CE-Kennzeichnung, konform mit Niederspannungsrichtlinie 2014/35/EU und EMV-Richtlinie 2014/30/EU
• Umgebungstemperatur: -5°C bis +45°C (Betrieb), -25°C bis +70°C (Lagerung)
• Relative Luftfeuchtigkeit: 5% bis 93% (nicht kondensierend)
• Gehäuse: Kunststoff (PC), geeignet für DIN-Hutschienenmontage, Breite: 1 TE (18 mm)
• Gewicht: ca. 60 g
• Stromversorgung: KNX-Bus, ca. 3 mA
• Anschlüsse:
  • KNX-Busanschluss (rot/schwarz)
  • Schraubklemmen (3-polig) für Aktor und Eingänge
  • Geeignet für Kabelquerschnitte von 1,5 bis 2,5 mm²
• Relais-Spezifikationen: Bistabiles Relais 230 V∿ / 16 A; die maximale Schaltleistung kann je nach Lasttyp (induktiv oder kapazitiv) variieren
• Eingangsspezifikationen: Spannung 12 bis 230 V⎓∿, Strom < 1 mA, galvanisch getrennt für sichere Anschlüsse
• Schaltfrequenz: Bei Gleichstromsignalen max. 100 Schaltungen pro Sekunde, bei Wechselstromsignalen max. 10 Schaltungen pro Sekunde

Hinweis: Das Schalten schwerer induktiver oder kapazitiver Lasten kann die Lebensdauer des Relais verringern. Eine korrekte Installation und Lastverwaltung sind wichtig, um optimale Leistung und Langlebigkeit zu gewährleisten.
