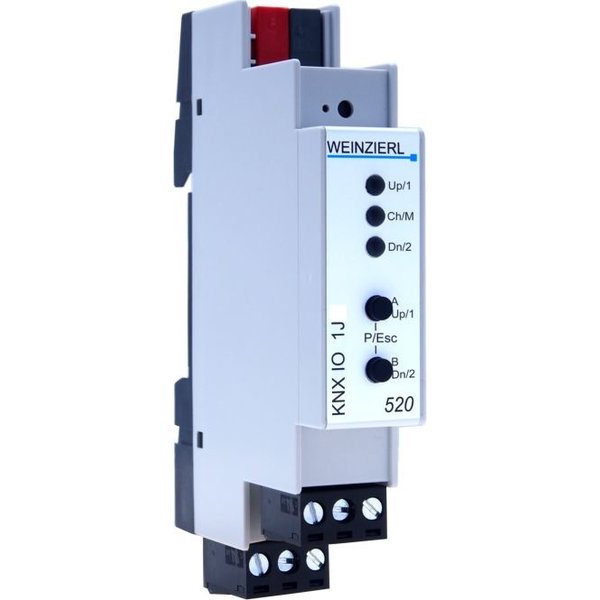

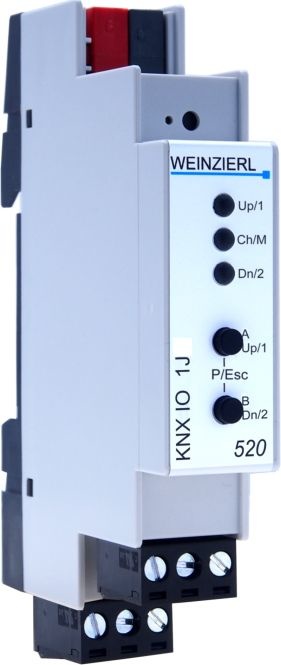

Weinzierl KNX IO 520 (1J2I) - Artikel Nr. 5225
Produktbeschreibung
Der KNX IO 520 (1J2I) ist ein kompakter Jalousie-Aktor mit zwei zusätzlichen Binäreingängen, ideal zur Steuerung von Jalousien, Rollläden oder Antrieben für Fenster und Markisen. Die Relaiskontakte sind elektrisch verriegelt, und die Binäreingänge können mit konventionellen Schaltern mit einer Spannung von 12 bis 230 V angesteuert werden. Im Standardmodus steuern die Binäreingänge den Aktorkanal, können jedoch durch ETS®-Softwarekonfiguration unabhängig genutzt werden.
Wichtige Eigenschaften
- 2 Binäreingänge zur Ansteuerung mit Schaltern mit 12-230 V Spannung
- Elektrisch verriegelte Relaiskontakte für sichere Bedienung
- 2 lokale Bedientasten und 3 mehrfarbige LEDs zur Statusanzeige
- ETS®-Konfigurationsunterstützung für flexible Nutzung
- 16 unabhängige Logik- oder Zeitfunktionen für erweiterte Funktionalität
Technische Spezifikationen
Mechanische Spezifikationen
| Gehäusematerial: |
Kunststoff |
| Montage: |
Reiheneinbau, Breite 1 TE |
| Gewicht: |
ca. 65 g |
Bedienungs- und Anzeigeelemente
| Bedientasten: |
2 Tasten für lokale Bedienung mit Menü |
| LED-Anzeigen: |
3 mehrfarbige LEDs zur Statusanzeige |
| Programmiertaste: |
Versenkter KNX-Programmiertaster |
KNX-Spezifikationen
| KNX Gerätemodell: |
System B |
| Kompatibilität: |
ETS 4.2 oder höher |
Anschlüsse
| KNX-Bus: |
Rote/schwarze Klemme für KNX-Busanschluss |
| Jalousieausgang: |
Steckbare Schraubklemme (3-polig) für Jalousie |
| Binäreingänge: |
Steckbare Schraubklemme (3-polig) für Binäreingang 1 und 2 |
Ausgang (Jalousie-Aktor)
| Relais-Typ: |
230V~, 8A |
| Induktive Last (cosΦ = 0,4): |
230V~, 3,5A |
| Elektrische Verriegelung: |
Ja |
Eingänge (Binäreingänge)
| Spannungsbereich: |
12 bis 230 V AC/DC |
| Stromverbrauch pro Eingang: |
< 1 mA |
| Steuerungstyp: |
Ansteuerung über konventionelle Schalter |
Hinweis: Dieses Gerät enthält 16 unabhängige Logik- oder Zeitfunktionen und ist somit flexibel für eine Vielzahl von Automatisierungsanwendungen einsetzbar. Durch die Nutzung der ETS®-Software können die Binäreingänge nach Bedarf konfiguriert werden, sodass sie unabhängig vom Jalousie-Aktor arbeiten können.
