WEINZIERL 5322 Multi IO Erweiterung Rollladen 592
€45,29 Inkl. MwSt. €59,77 Inkl. MwSt.. Out of stock, but available
Eigenschaften
Informationen

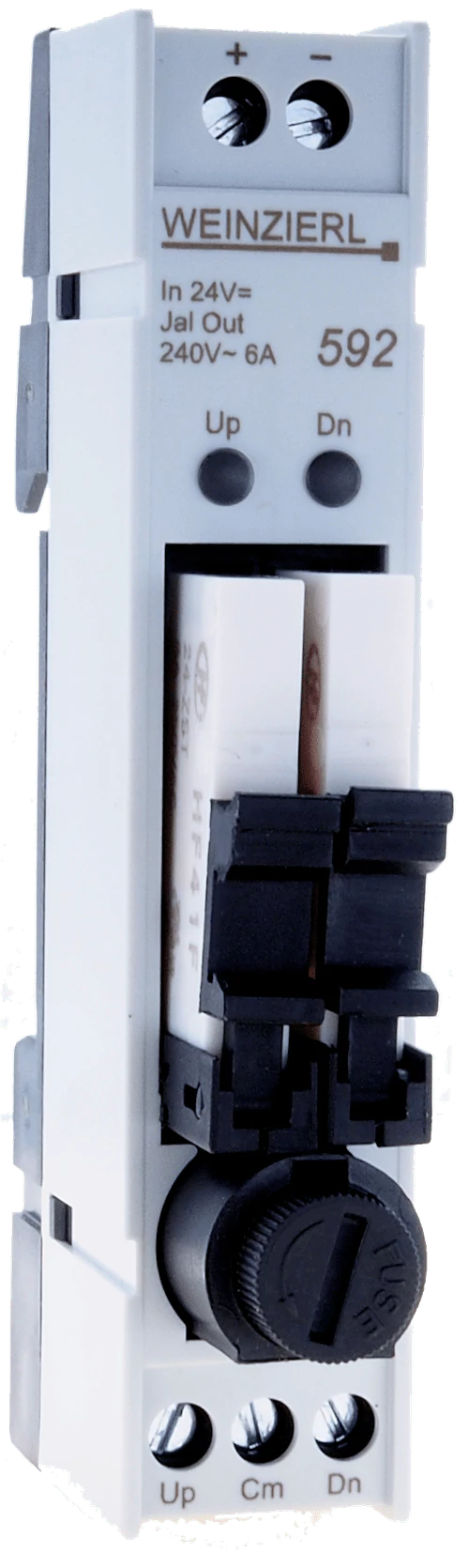

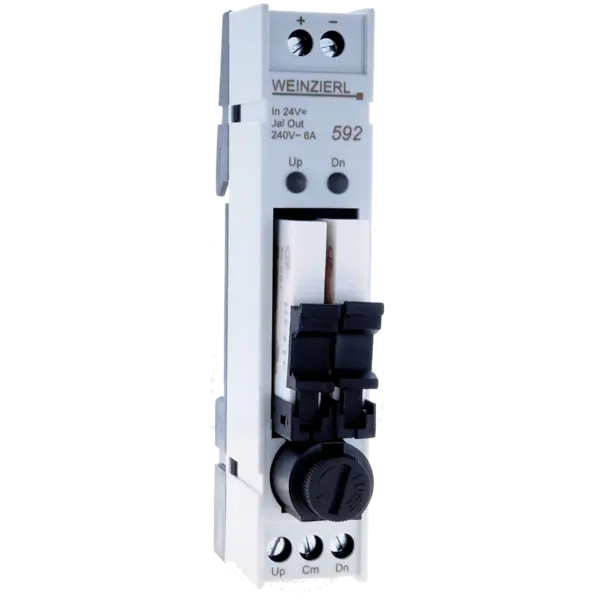

WEINZIERL Multi IO Extension Shutter 592, Artikel-Nr.: 5322
Die WEINZIERL Multi IO Extension Shutter 592 wurde speziell für die sichere und zuverlässige Steuerung von Jalousien und Rollläden über KNX Multi IO-Geräte entwickelt. Diese Erweiterungseinheit mit Doppelrelais-Ausgängen wird an einen Ausgang eines KNX TP Multi IO 570 oder KNX IP Multi IO 580 angeschlossen. Die Richtungssteuerung der Relais erfolgt automatisch durch das KNX Multi IO-System mittels einer Spannungsunterbrechung des Haltestroms, wodurch Sicherheit und Effizienz gewährleistet werden.
Technische Daten
- Gehäuse: Kunststoff
- Montage: DIN-Schienenmontage, 1 Teilungseinheit (1 TE)
- Abmessungen: 18 mm (Breite) x 90 mm (Höhe) x 60 mm (Tiefe)
- Gewicht: ca. 50 Gramm
- Schutzklasse: IP20 (nur für Innenräume geeignet)
- Betriebstemperatur: 0 °C bis +45 °C
Anzeige und Schutz
- LED-Anzeige: Grüne LED zur Richtungsanzeige
- Sicherung: Feinsicherung 5×20 mm, 10 A, austauschbar
Anschlüsse
- Eingang: Schraubklemme (2-polig) für 24 V⎓ Signalspannung
- Ausgang: Schraubklemme (3-polig) für 230 V∿, 6 A Last
Elektrische Spezifikationen
- Eingangsspannung (Signal): 24 V⎓
- Ausgangsspannung: 230 V∿
- Schaltleistung: 6 A
- Relais-Typ: 250 V∿ / 6 A, für Jalousiemotoren geeignet
- Verriegelung: Die Relais-Ausgänge sind elektromechanisch gegeneinander verriegelt, um Motorsicherungen zu verhindern
Hinweis: Die Schaltlast des Relais kann je nach Lasttyp (kapazitiv oder induktiv) die Schaltleistung erheblich reduzieren. Eine integrierte Sicherung sorgt für optimalen Schutz der angeschlossenen Geräte.
