WEINZIERL 5321 Multi IO Erweiterungsschalter 590
€36,12 Inkl. MwSt. €47,67 Inkl. MwSt.. Out of stock, but available
Eigenschaften
Informationen

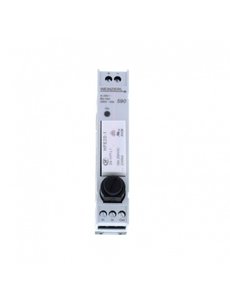

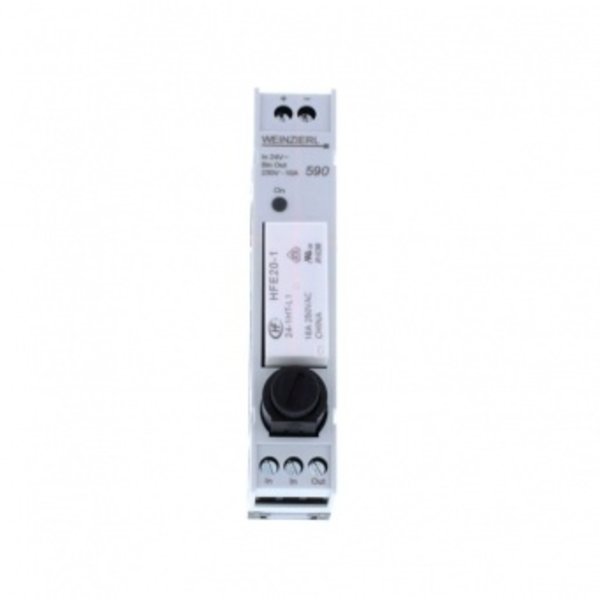

WEINZIERL Multi IO Extension Switch 590 – Artikel Nr. 5321
De Multi IO Extension Switch 590 is een geavanceerde, energiezuinige oplossing voor relaisbediening in gebouwautomatisering. Met zijn bistabiele relais vermindert deze schakelaar het stroomverbruik met wel 95%, terwijl een geïntegreerde zekering bescherming biedt aan hoogwaardige apparatuur.
Toepassingen en Voordelen
De Multi IO Extension Switch 590 is ideaal als vervanger voor standaard koppelrelais en biedt extra energiebesparing. Door het gebruik van een bistabiel relais kan het apparaat zowel het vermogen als de duurzaamheid verbeteren, wat bijzonder nuttig is voor toepassingen met hoge inschakelstromen, zoals LED-verlichting.
Technische Specificaties
- Behuizing: Kunststof, DIN-rail montage (1 TE breed)
- Weergave en Zekering: Groene LED voor relaisstatus, fijnzekering 5×20 mm, 10 A
- Aansluitingen: 2-polige schroefklem voor 24 V⎓ ingang, 3-polige schroefklem voor 230 V∿ uitgang
- Ingang: 24 V⎓ signaalspanning, stroomverbruik < 2 mA
- Uitgang: Bistabiel relais, 250 V∿ / 16 A, zekering 10 A
Uitgebreide Technische Specificaties
- Behuizing:
- Materiaal: Kunststof
- Montage: DIN-rail montage, 1 modulebreedte (1 TE)
- Gewicht: ca. 50 gram
- Indicatie en Beveiliging:
- LED-indicatie: Groene LED voor statusweergave van het relais
- Interne beveiliging: 5×20 mm fijnzekering, nominaal 10 A om aangesloten apparatuur te beschermen
- Aansluitingen:
- Ingang:
- 2-polige schroefklem voor de ingangsspanning (24 V⎓)
- Signaalspanning: 24 V⎓
- Stroomverbruik bij activering: < 2 mA
- Uitgang:
- 3-polige schroefklem voor de uitgangsspanning (230 V∿)
- Bistabiel relais voor energiebesparing
- Ingang:
- Ingang:
- Ingangsspanning: 24 V⎓ (gelijkspanning)
- Functie: Signaalsturing voor het schakelen van het relais
- Stroomverbruik: < 2 mA voor een lage belasting tijdens de stand-by modus
- Uitgang:
- Type relais: Bistabiel relais, wat het energieverbruik aanzienlijk verlaagt
- Schakelvermogen: Maximaal 230 V∿ / 16 A (AC) bij resistieve belasting
- Geschikte lasttypes: Capacitatieve en inductieve belastingen (let op: schakelvermogen kan verminderen afhankelijk van het lasttype)
- Beschermingsdiode: Ingebouwd voor verhoogde betrouwbaarheid bij hoge inschakelstromen
- Energie-efficiëntie:
- Besparing: Tot 95% minder energieverbruik vergeleken met standaard monostabiele relais dankzij het bistabiele ontwerp
- Geschikte Vervangingsrelais:
- Standaardrelais:
- Artikelnummer: 5347
- Contactmateriaal: AgSnO2
- Geschikt voor algemene toepassingen
- Speciaal relais voor hoge inschakelstromen:
- Artikelnummer: 5348
- Contactmateriaal: Wolfram/AgSnO2
- Geschikt voor hoge inschakelstromen, zoals bij LED-verlichting
- Handbediend relais:
- Artikelnummer: 5349
- Contactmateriaal: AgSnO2
- Geschikt voor handmatige bediening of handmatige overschakeling
- Standaardrelais:
- Belangrijke Opmerking:
De Multi IO Extension Switch 590 bevat een geïntegreerde zekering om de aangesloten apparatuur te beschermen. Afhankelijk van het lasttype (capacitatief of inductief) kan de schakelcapaciteit echter verminderd zijn.
