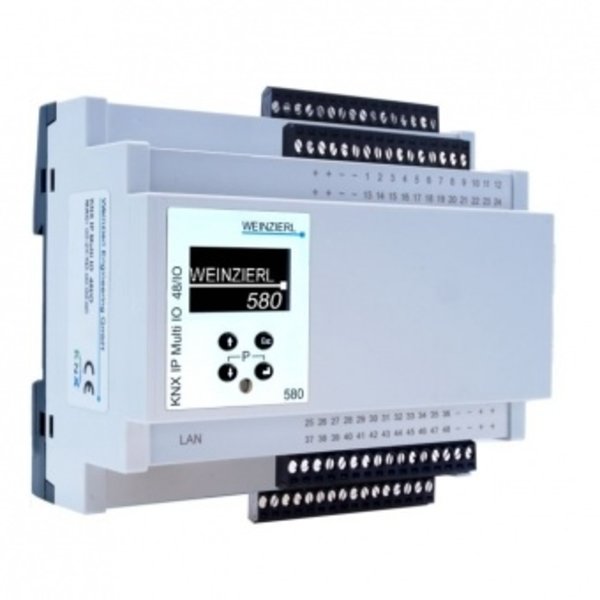

WEINZIERL 5238 KNX IP Multi IO 580 (48I/O)

378,02 exkl. MwSt. €498,80 exkl. MwSt.
€457,40 Inkl. MwSt. 603,55 Inkl. MwSt..
Out of stock, but available
Grundpreis: €378,02 / Stück
KNX IP Multi IO 580 bietet 48 flexible Ein-/Ausgänge für die Gebäudeautomation. Jeder Eingang kann als Impulszähler oder binärer Eingang konfiguriert werden, Ausgänge für Relais und Beleuchtung. Lesen Sie mehr

Eigenschaften

Marke:
Weinzierl
Artikelnummer::
5238
EAN:
4260262772381
Verfügbarkeit:
Out of stock, but available
Lieferzeit:
Wird innerhalb von ca. 8 Werktagen versendet.

Informationen

Datenblatt

Manual

KNX IP Multi IO 580 (48 I/O) – Gebäudeautomatisierungsmodul, Artikel Nr. 5238

Das KNX IP Multi IO 580 ist ein vielseitiges Ein-/Ausgabemodul zur Gebäudeautomation mit 48 digitalen Kanälen, die wahlweise als binäre Ein- oder Ausgänge verwendet werden können. Eine externe 24 V⎓-Stromversorgung ermöglicht den Anschluss an Relais und andere Geräte.

Anwendungen und Funktionen

Das Modul bietet flexible Optionen für Beleuchtung, Jalousien und Energiemanagement. Die Eingangskanäle können als Impuls- oder Binärzähler dienen, z.B. für Energieverbrauch. Ausgänge steuern direkt LED-Signale oder Relais.

Topologie und KNX Integration

Über das KNX IP Medium erscheint das Modul in ETS (ab Version 4.2) mit Parametern und behält die standardisierte KNX-Adressierung mit physikalischer und Gruppenadresse. Das OLED-Display an der Vorderseite ermöglicht eine einfache Installation und Test.

Technische Daten

  • Gehäuse: Kunststoff, DIN-Schienenmontage (6 TE breit)
  • Bedienung und Anzeige: OLED-Display mit 4 Tasten, KNX-Programmier-LED
  • Stromversorgung: 24 V⎓, ca. 45 mA ohne Last
  • KNX-Medium: IP, kompatibel ab ETS 4.2
  • Anschlüsse: RJ-45 LAN-Anschluss, 4-polige Schraubklemme für Stromversorgung, 12-polige Schraubklemme für Ein- und Ausgänge
  • Ausgänge: Open-Drain, max. 100 mA, mit Freilaufdiode
  • Eingänge: Mit Pull-Up Widerstand

Wichtiger Hinweis

Bitte beachten Sie, dass das Gerät mit einer externen 24 V⎓ Stromversorgung betrieben wird. Eine geeignete Stromquelle wird für optimale Leistung und stabile Installation empfohlen.

Weinzierl-580-IPOnlyTopologie



580_Schema_Website
