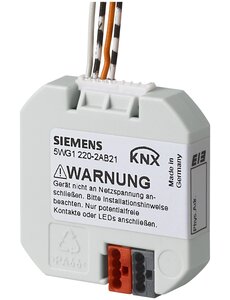

2-fach Binäreingang UP 220/21 Taster-Schnittstelle
€40,90 Inkl. MwSt. €78,65 Inkl. MwSt.. Out of stock, but available
Eigenschaften
Informationen
Produktbeschreibung
Die zweifache Schnittstelle ist eine vielseitige Lösung zum Anschluss von Schaltern, Tasten und LEDs in KNX-Systemen. Entwickelt für den Einbau in Unterputzdosen (Ø 60 mm, Tiefe: 40 mm), unterstützt diese Schnittstelle verschiedene Konfigurationen, wie Schalten, Dimmen und die Steuerung von Sonnenschutzsystemen. Jeder Kanal kann individuell als Eingang für potentialfreie Kontakte oder als Ausgang zur LED-Steuerung konfiguriert werden.
Anwendungsmöglichkeiten
- Schalten (ein, aus, umschalten) bei steigenden oder fallenden Flanken
- Wert senden (8-bit, 16-bit, 16-bit Gleitkomma) bei steigenden oder fallenden Flanken
- Steuerung nach kurzem oder langem Tastendruck, mit einstellbarer Dauer für langen Druck
- Dimmen mit einer oder zwei Tasten, einschließlich zyklischem Senden
- Steuerung von Sonnenschutzsystemen, wie Jalousien hoch/runter
- Szenensteuerung (1-bit oder 8-bit) für die einfache Steuerung vordefinierter Szenarien
- Impulszählung mit oder ohne Grenzwertüberwachung (8-bit, 16-bit oder 32-bit)
- Kontaktstatus senden, z.B. als Klingelfunktion
- Konfigurierbare Bedingung für das Senden nach Spannungswiederherstellung
Technische Daten
- Busspannung: 24 V DC (21…30 V über KNX-Bus)
- Maximaler Busstrom: 6 mA (alle Kanäle als Eingang), 14 mA (alle Kanäle als Ausgang), 5 mA (im Ruhezustand)
- Eingangsspannung: ca. 29 V DC (Busspannung bei offenem Kontakt)
- Eingangsstrom: 0,2 mA DC pro Kanal bei geschlossenem Kontakt, Spitzenwert 0,1 A beim Schließen des Kontakts
- Eingangssignalverzögerung: 50 ms einschließlich Entprellzeit
- Ausgangsspannung: ca. 4,7 V DC über eingebauten 1,9kOhm-Widerstand
- Ausgangsstrom: ca. 2,5 mA bei Kurzschluss; LEDs müssen eine Impulsbelastung von 100 mA (tp 10µs) vertragen
- Betriebstemperatur: -5 bis +45 °C
- Lagertemperatur: -25 bis +70 °C
- Relative Luftfeuchtigkeit: 5% bis 93%, nicht kondensierend
- Abmessungen (L x B x H): 42 mm x 42 mm x 8,5 mm, Höhe um die Busklemme 11 mm
- Installation: Einbau in Unterputzdosen, Schutzart IP20
- Verschmutzungsgrad: 2 (gemäß IEC 60664-1)
- Überspannungskategorie: III (gemäß IEC 60664-1)
- Mechanische Anschlüsse: Schraubenlose Busklemme Ø 0,6...0,8 mm, Kabelsatz für Signale
- Brennwert: ca. 530 kJ
Hinweis
Die Schnittstelle entspricht den Normen EN 50090-2-2 und EN 60669-2-1 und bietet zuverlässige Leistung in Wohn-, Gewerbe- und Leichtindustriebereichen. Das Gerät benötigt keine zusätzliche Stromversorgung, da es seine Energie über den KNX-Bus bezieht. Nicht genutzte Kabelenden müssen gut isoliert sein, und angeschlossene Kabel können bis zu 10 m verlängert werden, wobei verdrillte Kabelpaare verwendet werden sollten.
