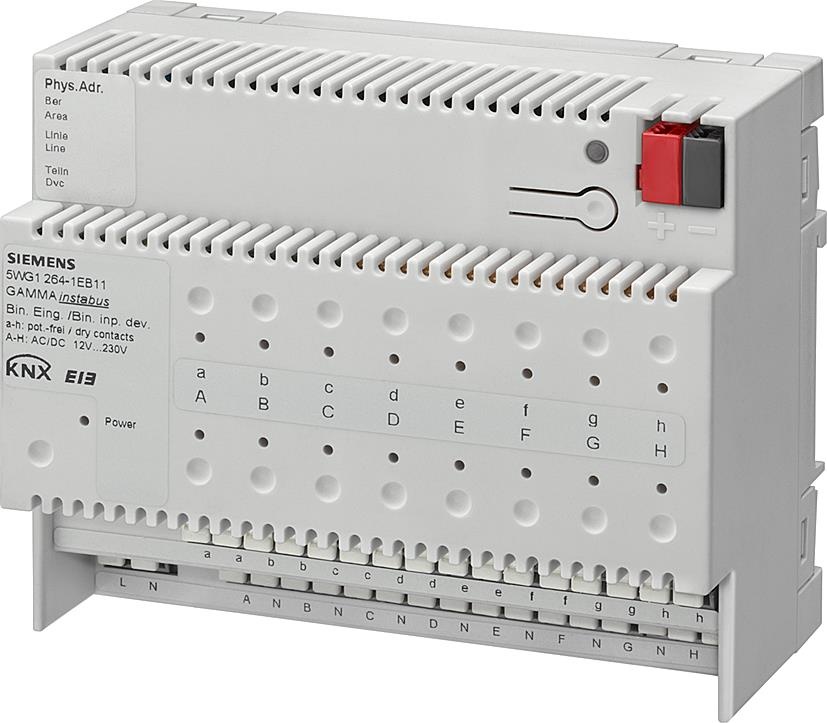

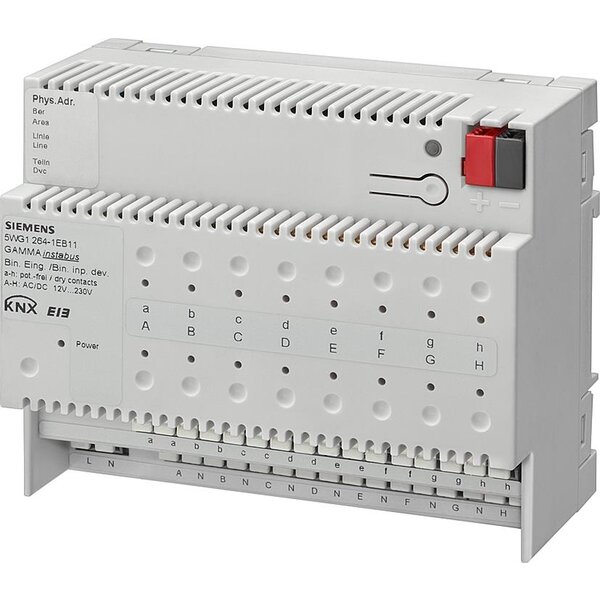

Siemens KNX Binäreingang 8-fach
Der Siemens KNX Binäreingang N 264E/11 bietet 8 Eingänge für potenzialfreie Kontakte und 8 Eingänge für AC/DC-Spannungen von 12 bis 230 V. Das Gerät eignet sich zur Überwachung von Schaltzuständen, Spannungspegeln und zur Zählung von Impulsen, was einen flexiblen Einsatz in KNX-Automatisierungssystemen ermöglicht.
Hauptmerkmale
- 8 Eingänge für potenzialfreie Kontakte (a...h) und 8 Spannungseingänge (A...H) für AC/DC 12-230 V
- Statusanzeige mit LED für jeden Eingang; LED leuchtet bei anliegender Spannung oder geschlossenem Kontakt
- Unterstützt kurze und lange Tastendrücke, Schalten, Dimmen (1- und 2-Tasten-Dimmung) und Jalousiesteuerung
- Konfigurierbare Funktionen wie Antidendungszeit, Telegrammbegrenzungen und Kontakttyp (NO/NC)
- Impulszählung möglich mit oder ohne Grenzwertüberwachung (8-Bit, 16-Bit, 32-Bit)
- Integrierte Stromversorgung für die Elektronik über AC 230 V, mit einem Stromverbrauch von max. 1,7 W
Technische Daten
- Spannungsversorgung:
- Busspannung über KNX-Leitung (DC 21-30 V, SELV)
- Integrierte Stromversorgung AC 230 V (+10% / -15%), 50/60 Hz
- Busstrom: 5 mA (halbe Standard-KNX-Buslast)
- Eingänge:
- 8 Eingänge für potenzialfreie Kontakte (a...h) mit einer maximalen Kabellänge von 100 m
- 8 Spannungseingänge (A...H) für AC/DC 12-230 V, anschließbar an verschiedene Phasen (L1, L2, L3) oder ein FELV-Signal
- Signalverzögerung bei Eingangserkennung: 60-140 ms, abhängig vom Spannungstyp (AC oder DC)
- Maximale Schaltfrequenz: 5 Hz
- Minimale Einschaltzeit: 100 ms (AC), 60 ms (DC)
- Minimale Ausschaltzeit: 100 ms (AC), 140 ms (DC)
- Anschlüsse:
- Netzanschluss und Eingänge: Schraublose Klemmen, Abisolierlänge 9-10 mm
- KNX-Bus: Druckkontakte auf der DIN-Schiene, Busklemmen Ø 0,6-0,8 mm
- Zulässige Leiterquerschnitte: 0,5-2,5 mm² massiv, 0,5-1,5 mm² feindrähtig mit Aderendhülse
- Schutzart: IP20
- Montage: DIN-Schienenmontage, 6 Module breit (1 Modul = 18 mm)
- Abmessungen: Zur DIN-Schienenmontage, 6 Module breit
- Gewicht: Ca. 325 g
- Elektrische Sicherheit:
- Überspannungskategorie: III (gemäß IEC 60664-1)
- Verschmutzungsgrad: 2 (gemäß IEC 60664-1)
- Bus: Sicherheitskleinspannung SELV DC 24 V
- Umweltbedingungen:
- Betriebstemperatur: -5°C bis +45°C
- Lagertemperatur: -25°C bis +70°C
- Relative Luftfeuchtigkeit: 5% bis 93% (nicht kondensierend)
- Zertifizierungen: Erfüllt EN 50090-2-2, CE-Kennzeichnung
Anwendungen
Dieses Binäreingangsgerät ist ideal für den Einsatz in KNX-Systemen zur Überwachung von Spannungen, Schaltern, Alarmen, Störungen und anderen Zuständen. Es unterstützt sowohl die automatische als auch die manuelle Steuerung, einschließlich Jalousie- und Lichtsteuerung, und bietet Flexibilität für spezifische Installationsanforderungen.
Wichtiger Hinweis
Nach dem Entladen des ETS-Anwendungsprogramms funktioniert das Gerät nicht mehr. Stellen Sie sicher, dass die Konfiguration immer korrekt geladen ist, um den Betrieb zu gewährleisten. Auch der Status der Eingänge wird nicht angezeigt, wenn die Konfiguration fehlt.
