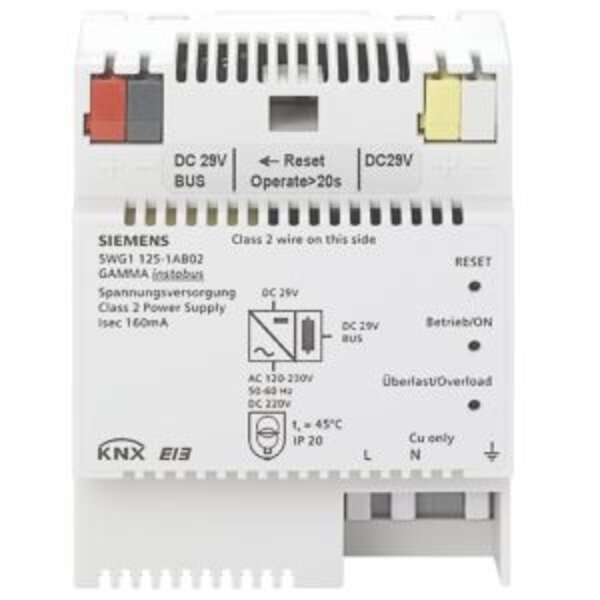

Siemens N 125/02 KNX-Busstromversorgung 160 mA mit extra 29Vdc

Siemens Stromversorgungseinheit 29V DC, 160 mA mit zusätzlichem Ausgang ohne Drossel

Dieses Bauteil ist eine 160 mA KNX-Busstromversorgung mit integrierter Drossel. Es liefert die benötigte 29V DC für KNX-Bussysteme, während die integrierte Drossel Kurzschlüsse der Datentelegramme auf der Busleitung verhindert. Zusätzlich verfügt das Gerät über einen weiteren 29V DC-Ausgang ohne Drossel, ideal für flexible Anwendungen wie die Versorgung zusätzlicher Linien mit einer separaten Drossel.

Die Stromversorgungseinheit enthält eine integrierte Reset-Funktion, die Busgeräte auf ihren ursprünglichen Zustand zurücksetzt, wenn der Reset-Schalter länger als 20 Sekunden gedrückt wird. Für jede Buslinie ist mindestens eine Stromversorgung erforderlich, und es können maximal zwei Einheiten parallel angeschlossen werden, um die benötigte Leistung zu verdoppeln. Die Stromversorgung ist kurzschlusssicher und verfügt über Spannungs- und Stromregelung für zusätzliche Zuverlässigkeit.

Technische Daten

• Eingangsspannung: AC 120-230 V, 50-60 Hz, DC 220 V
• Ausgangsspannung: DC 29V, SELV (sicherheitskleinspannung)
• Nennstrom: 160 mA
• Zusätzlicher Ausgang: 29V DC ohne Drossel
• Kurzschlussstrom: Begrenzt auf 1,0 A
• Kurzzeitunterbrechung: ca. 200 ms bei Nennlast
• Bedienelemente: Schiebeschalter für Reset (>20s)
• Anzeigen: Grüne LED für normalen Betrieb, rote LED für Spannungsunterbrechung (Reset), rote LED für Überlastung oder Kurzschluss
• Anschlüsse:
  • Schraubenlose Netzanschlussklemme, geeignet für 0,5-3,3 mm² Drähte
  • Busanschluss (rot/schwarz), Ø 0,6-0,8 mm
  • Niederspannungsausgang (gelb/weiß), Ø 0,6-0,8 mm
• Gehäuse: Kunststoff, DIN-Schienenmontage (4 TE, 1 TE = 18 mm)
• Schutzart: IP20, geeignet für Innenräume
• Umgebungstemperatur: -5...+45 °C (Betrieb), -25...+70 °C (Lagerung)
• Relative Luftfeuchtigkeit: 5% bis 93%, nicht kondensierend
• Normen: EN 50491-5-1, EN 61558-2-6, EN 61558-2-16

Hinweis: Wenn zwei Stromversorgungseinheiten parallel betrieben werden und die Überlast-LED leuchtet, muss die Buskonfiguration angepasst werden, bis die Überlastanzeige erlischt. Es ist keine Mindestkabellänge zwischen den beiden Einheiten erforderlich.

Verfügbare Modelle in dieser Serie

• Stromversorgungseinheit N 125/02 (160 mA) - 5WG1125-1AB02
• Stromversorgungseinheit N 125/12 (320 mA) - 5WG1125-1AB12
• Stromversorgungseinheit N 125/22 (640 mA) - 5WG1125-1AB22
