Temperaturregler/Sensor 6-fach, Aufputzgerät

Informationen

Datenblatt

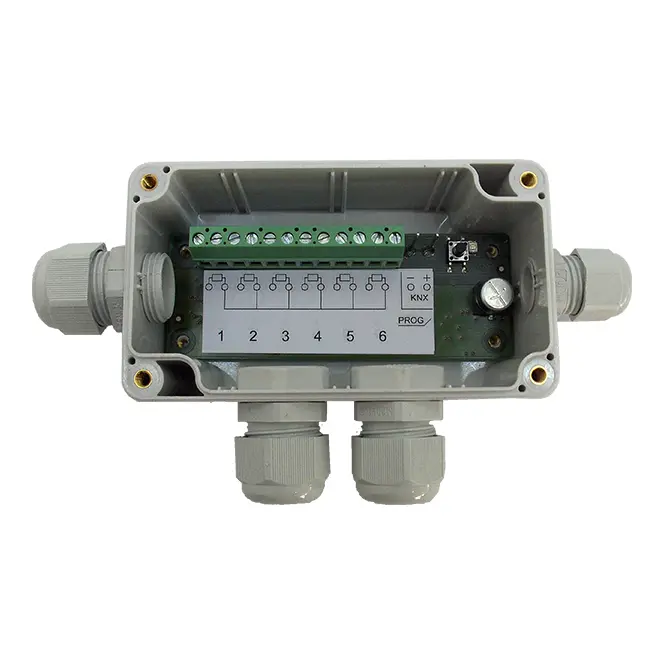

MDT Temperaturregler 6-fach - Aufputz

Der MDT Temperaturregler 6-fach - Aufputz wurde für eine vielseitige Temperaturregelung entwickelt und eignet sich hervorragend zur Steuerung von Heizungs- und Kühlsystemen. Das Gerät bietet flexible Regelungsmodi wie PI, Zweistufenregelung und PWM, was eine präzise Überwachung und Steuerung der Temperatur ermöglicht. Mit der integrierten KNX-Busschnittstelle, der Statusrückmeldung und den umfassenden Schutzfunktionen ist dies eine zuverlässige Lösung für fortschrittliches Temperaturmanagement.

Produkteigenschaften:

• Auswählbare Regelungsmodi: PI, Zweistufenregelung, PWM
• Einstellbare Min-/Max-Grenzwerte
• Frost- und Überhitzungsschutzalarm
• Speicher für Min-/Max-Temperaturwerte
• Zyklisches Senden des Kontaktstatus (einstellbar)
• Tag-, Nacht-, Frost- und Überhitzungsschutz sowie Kühlfunktion
• Statusrückmeldung über HVAC- und RHCC-Statusobjekte
• Betriebsmodi über Bit- oder Byte-Objekte einstellbar
• Sollwertvorgabe über Visualisierung, z.B. MDT VisuControl
• Integrierte KNX-Busschnittstelle
• Produktion in Deutschland, zertifiziert nach ISO 9001
• 3 Jahre Herstellergarantie

Technische Daten:

• Installationstyp: Aufputz
• Anzahl der Kanäle: 6
• Temperaturregelbereich: -20°C bis +100°C (für PT1000-Sensoren)
• Unterstützte Sensoren: PT1000 (mit Eingängen für Sensoren bis 12 Meter Länge)
• Maximale Kabellänge des Sensors: 12 Meter
• KNX-Schnittstelle: TP-256
• Stromversorgung: KNX-Bus (typisch < 0,3W)
• Schutzart: IP20
• Abmessungen (Aufputzgehäuse): 115mm x 64mm x 40mm
• Betriebstemperatur: -5°C bis +45°C
• Relative Luftfeuchtigkeit: 5% bis 93% (nicht kondensierend)

Wichtiger Hinweis:

Um Interferenzen zu vermeiden, dürfen PT1000-Sensorkabel nicht parallel zu 230VAC-Stromleitungen verlegt werden. Stellen Sie sicher, dass die geltenden Normen und Richtlinien für Kabelabstände eingehalten werden.

Verwandte Produkte dieser Serie:

• SCN-RT2UP.01 Regler/Sensor 2-fach, Unterputz
• SCN-RT4UP.01 Regler/Sensor 4-fach, Unterputz
• SCN-RT6AP.01 Regler/Sensor 6-fach, Aufputz
• SCN-RT8REG.02 Temperaturregler 8-fach, DIN-Schiene

Verfügbare Zubehörteile:

• SCN-PTST1.01 PT1000-Sensor Standard, Abmessungen 4mm x 30mm, 1m Anschlusskabel
• SCN-PTST3.01 PT1000-Sensor Standard, Abmessungen 6mm x 50mm, 3m Anschlusskabel
• SCN-PTAN3.01 PT1000-Sensor für Anlegemontage, Abmessungen 15mm x 22mm, 3m Anschlusskabel
• SCN-PTDE0.01 PT1000-Sensor für Deckeneinbau, Bohrdurchmesser 23mm, Tiefe 28mm
