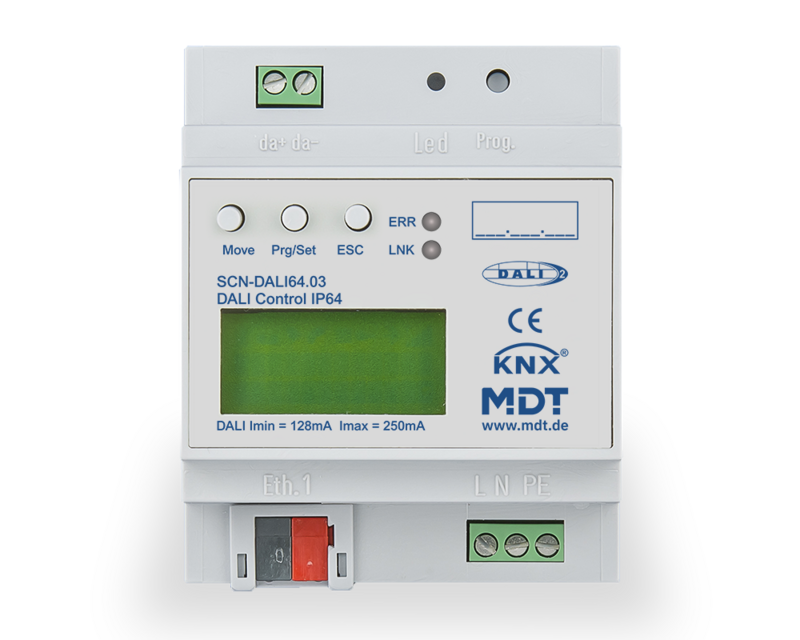

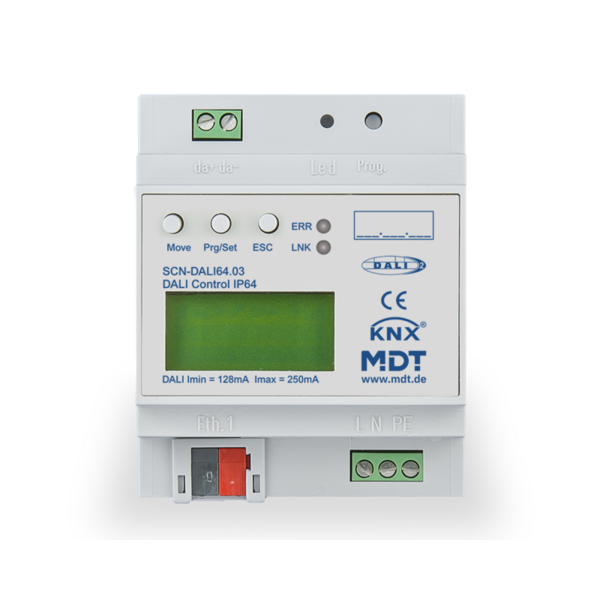

DALI Control IP64 Gateway

Das MDT DALI Control IP64 Gateway stellt eine umfassende Schnittstelle zwischen dem KNX-System und dem DALI-Beleuchtungssystem dar. Es unterstützt sowohl DALI- als auch DALI-2-Standards und kann bis zu 64 EVG (elektronische Vorschaltgeräte) und 16 DALI-Gruppen steuern. Die Gateway-Nutzung erfolgt über eine intuitive Webschnittstelle zur DALI-Inbetriebnahme und zum Austausch von Vorschaltgeräten, ohne dass die ETS-Software erforderlich ist.

Wichtige Merkmale

• Steuerung von bis zu 64 EVG und 16 DALI-Gruppen.
• Kompatibel mit DALI- und DALI-2-Standards (DT6 und DT8).
• Innovative Farbsteuerung mit HSV, RGB, RGBW und XY nach DALI DT8-Standard.
• Tunable White-Unterstützung für präzise Farbtemperaturregelung.
• Manuelle Steuerung für alle 16 Gruppen, inklusive 16 programmierbarer Szenen mit individuellen Dimmzeiten.
• Testmodus für Notbeleuchtungssysteme, die über zentrale Batterien versorgt werden.
• Unterstützung für Notbeleuchtungsarmaturen mit Einzelbatterie (DT-1, EN 62386-202).
• Energiesparfunktion zum Ausschalten der EVGs über zusätzliche KNX-Schaltaktoren.
• Schneller Austausch von EVGs und Fehlererkennung bei Lampen und Vorschaltgeräten.
• Inbetriebnahme über Webbrowser oder direkt am Gerätedisplay.
• Kostenlose DCA-App für die DALI-Inbetriebnahme verfügbar.

Technische Daten

• Ausgänge: 1 DALI-Ausgang, unterstützt bis zu 64 EVG.
• Gruppen: Maximal 16 DALI-Gruppen.
• Stromversorgung: 230VAC/50Hz, typischer Stromverbrauch < 7W.
• Maximale DALI-Spannung: 16-20V DC.
• Maximaler DALI-Strom: 250mA.
• Schutzklasse: IP20, für die Installation in trockenen Räumen.
• Betriebstemperatur: 0°C bis +45°C.
• Lagertemperatur: -25°C bis +55°C.
• Maximale Luftfeuchtigkeit: 93%, nicht kondensierend.
• Installationstyp: MDRC, 4SU Breite (35mm DIN-Schiene).
• KNX-Schnittstelle: TP-256 mit Long Frame-Unterstützung für ETS5.
• Kabelspezifikationen:
  • Schraubklemme: 0,5 - 4,0 mm² Vollleiter, 0,5 - 2,5 mm² feindrähtig.
  • KNX-Busverbindung: 0,8 mm Ø, Vollleiter.

Zusätzliche Funktionen

• Unterstützt Notbeleuchtung mit zentralen Batterien und Notbeleuchtungsarmaturen mit Einzelbatterie.
• Integriertes zeitgesteuertes Farbsteuerungs- und Szenenmodul.
• Schnelle Gruppenzuweisung und Adressierung direkt am Gerät ohne KNX-Verbindung.
• RJ45-Netzwerkanschluss für einfache Installation und DALI-Inbetriebnahme.
• ISO 9001-zertifizierte Produktion in Deutschland.
• 3 Jahre Garantie.

Das MDT DALI Control IP64 Gateway wurde für einfache Installation und reibungslose Bedienung entwickelt. Es bietet die Möglichkeit, eine Vielzahl von Beleuchtungsmodi und Notbeleuchtungssystemen zu steuern, und eignet sich daher ideal für kommerzielle und private Anwendungen. Mit seiner intuitiven Webschnittstelle und flexiblen KNX-Integration ist dieses Gateway eine leistungsstarke Lösung für moderne Beleuchtungssteuerungsanforderungen.
