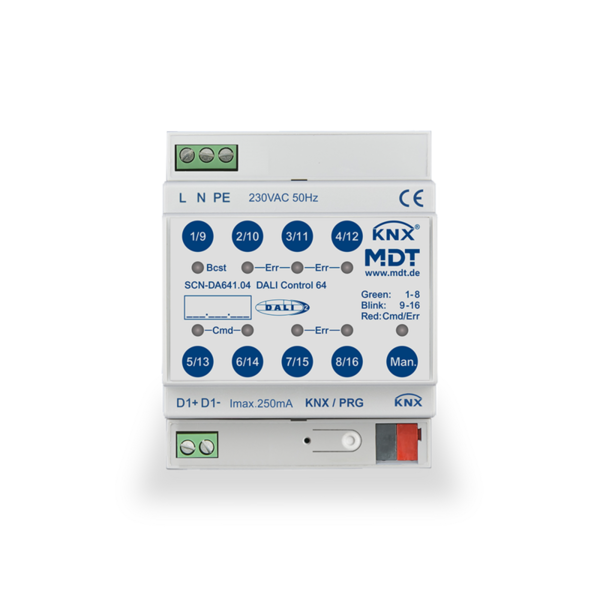

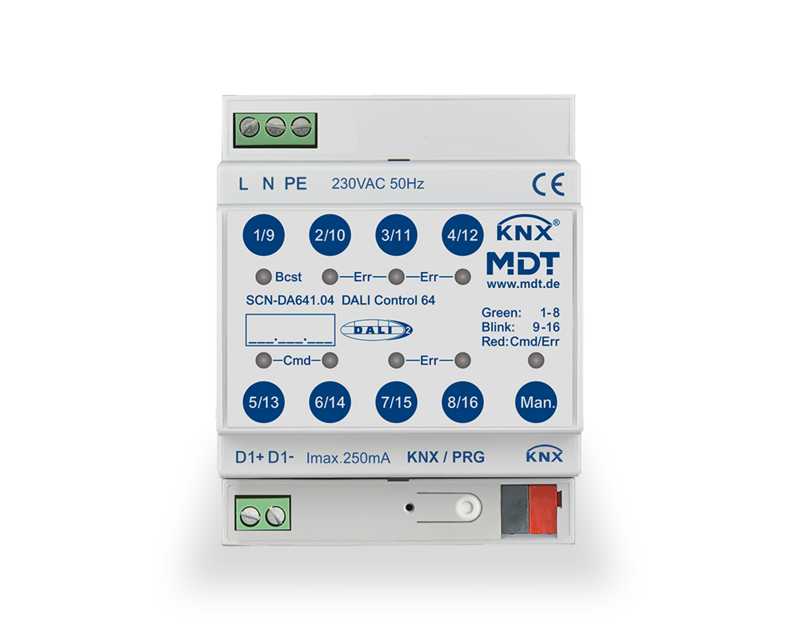

MDT DALI Control 64 Gateway - 1 Ausgang

Das MDT DALI Control 64 Gateway mit einem DALI-Ausgang bildet die Schnittstelle zwischen dem KNX-System und dem DALI-Bus und bietet umfangreiche Möglichkeiten zur Steuerung von Beleuchtung in kommerziellen und privaten Umgebungen. Das Gateway unterstützt die DALI- und DALI-2-Standards, was die Steuerung von einfarbigen, RGB-, RGBW- und Tunable White-Leuchten ermöglicht.

Wichtigste Merkmale

• Unterstützt bis zu 64 ECGs (Electronic Control Gear) und 16 DALI-Gruppen.
• Innovative Farbsteuerung: HSV (Hue, Saturation, Value), RGB, RGBW und Tunable White gemäß DALI DT8 Standard.
• Integriertes Farbsteuerungsmodul für zeitgesteuerte Lichteinstellungen in bis zu 300 Schritten.
• Unterstützt 16 programmierbare Lichtszenen mit individuellen Dimmzeiten.
• Kompatibel mit DALI- und DALI-2-Beleuchtung und entspricht der DALI DT6/DT8-Norm.
• Manuelle Bedienung und Fehlererkennung bei Lampen und ECGs mit schneller Austauschmöglichkeit.
• Betriebsmodi wie Normalbetrieb, Dauerbetrieb, Nachtmodus, Treppenlicht und Panikmodus.
• Energieüberwachung und Einsparfunktion zum Abschalten von ECGs in DALI-Gruppen.
• Schneller Austausch von defekten ECGs durch automatische Erkennung und Reset-Funktion.
• Konfiguration und Inbetriebnahme mit ETS5 oder höher, unter Verwendung einer kostenlosen DCA-App für Szenen- und Zeitsteuerung.

Technische Daten

• Anzahl der Ausgänge: 1 DALI-Ausgang für maximal 64 ECGs und 16 Gruppen.
• Maximale DALI-Spannung: 16V DC.
• Empfohlener Kabelquerschnitt: Mindestens 1,5 mm².
• Garantierter Versorgungsstrom: 128 mA, maximaler Strom 250 mA.
• Ausschaltverzögerung: 600 ms nach DALI-Kurzschluss.
• Wiedereinschaltung: 5s nach Kurzschluss-Erkennung.
• KNX-Schnittstelle: TP-256 mit Long Frame-Unterstützung, ETS5 / ETS6.
• Anschlüsse: KNX-Busanschluss 0,8 mm Ø, massiver Kern. Schraubklemme 0,5 - 4,0 mm² (massiver Kern) und 0,5 - 2,5 mm² (feindrähtig).
• Stromversorgung: 230V AC / 50 Hz.
• Leistungsaufnahme: Typisch < 5W.
• Schutzart: IP 20.
• Abmessungen: 4SU (Space Units), zur Montage auf DIN-Schiene (35 mm).
• Betriebstemperaturbereich: 0 bis +45°C.
• Zertifizierung: KNX-zertifiziert gemäß EN 62386-101 ed2 und EN 62386-103 ed2.

Betriebsmodi und zusätzliche Funktionen

• Modi: Normalbetrieb, Dauerbetrieb, Nachtmodus, Treppenlicht und Panikmodus.
• Szenen: Unterstützung von 16 Szenen mit individuellen Dimmzeiten.
• Farbsteuerung: HSV, RGB, RGBW, Tunable White und XY-Farbsteuerung gemäß DALI DT8 Standard.
• Zeitgesteuerte Beleuchtung: Bis zu 300 Schritte für zeitabhängige Lichtfarbeneinstellungen.
• Energieverwaltung: Funktion zum Abschalten von ECGs zur Energieeinsparung in DALI-Gruppen.
• Fehlererkennung: Erkennt Lampenfehler und defekte ECGs.

Verfügbare Versionen

• SCN-DA641.04 DALI Control 64 Gateway, 4SU MDRC, geeignet für 64 ECGs / 16 DALI-Gruppen.
• SCN-DA642.04 DALI Control 2 x 64 Gateway, 4SU MDRC, geeignet für 2 x 64 ECGs / 16 DALI-Gruppen (2 DALI-Ausgänge).

Das MDT DALI Control 64 Gateway bietet eine umfassende Lösung zur Integration von KNX mit DALI-Systemen, einschließlich erweiterter Farbsteuerungsmöglichkeiten und Flexibilität im Szenenmanagement.
