KNX-RF-Tastsensor | 2-fach

Informationen

Datenblatt

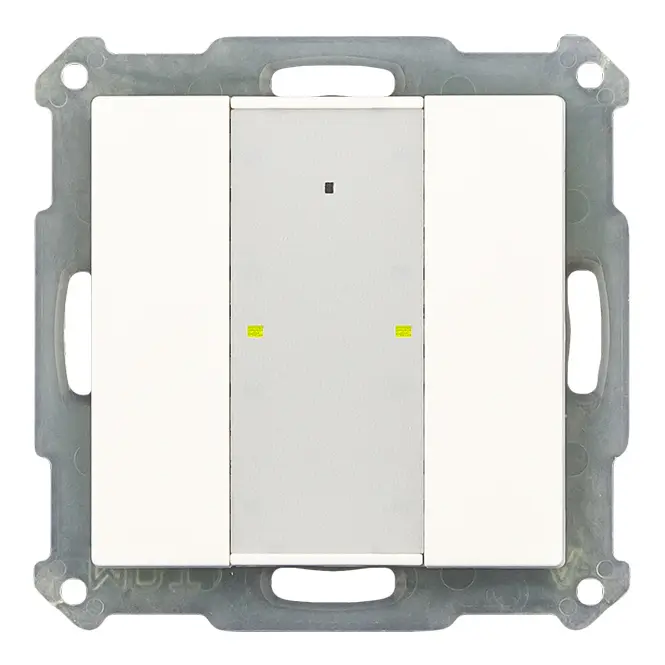

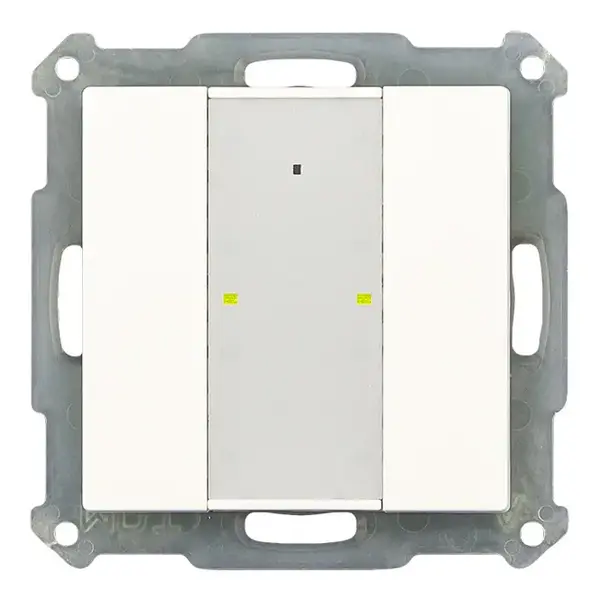

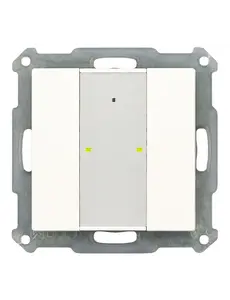

KNX RF+ Tastsensor Plus 2-fach - Unterputzmontage

Der KNX RF+ Tastsensor Plus 2-fach ist für das Senden von KNX-Telegrammen nach dem Drücken der oberen Tasten konzipiert. Dieses Modell verwendet die KNX RF+ Technologie und ist ideal für Renovierungen oder Erweiterungen, ohne dass zusätzliche KNX-Busleitungen verlegt werden müssen.

Produktmerkmale

• KNX RF+ Protokoll: Bidirektionale Kommunikation im Systemmodus.
• Konfiguration: Einstellbar über ETS5 oder höher.
• Frequenz: 868 MHz für den Betrieb innerhalb der EU.
• Bedienoptionen: Programmierbare 1- oder 2-Tasten-Bedienung, geeignet für Beleuchtung, Jalousien und Rollläden.
• Funktionseinstellungen: NO/NC-Kontakt, einstellbare Tastenbetätigungszeit.
• Aktuator: 2-fach Schaltaktor oder 1-fach Jalousieaktor, integriert im Gerät.
• Logikmodule: Zwei integrierte Logikmodule für erweiterte Funktionen, wie z. B. das Senden zusätzlicher Objekte.
• LED-Anzeigen: Rot/grüne LED für Statusmeldungen und Orientierungsbeleuchtung.
• Stromversorgung: 230 V AC, integrierte Busankopplungseinheit.
• Montage: Geeignet für 55 mm Systeme wie GIRA, Berker, JUNG und Merten.
• Beschriftungsfeld: Zentrales Beschriftungsfeld für individuelle Kennzeichnung.
• Umgebungsbedingungen: Nur für feste Installationen in trockenen Innenräumen geeignet.
• Schutzklasse: IP20

Technische Daten

• Anzahl der Sensorflächen: 2
• Sendefrequenz: 868,3 MHz
• Reichweite: 150 Meter im freien Feld
• Sendeleistung: 10 dBm
• Empfindlichkeit: > -105 dBm
• Kompatibilität: KNX RF S-Mode, unterstützt ETS5
• Schaltleistung: 10 A bei ohmscher Last, 14 µF bei kapazitiver Last
• Stromversorgung: 230 V AC, 50 Hz
• Leistungsaufnahme: Typisch < 0,3 W
• Betriebstemperatur: 0°C bis +45°C
• Abmessungen: 55 mm x 55 mm
• Maximale Lasten:
  • Glühlampen: 1900 W
  • Halogenlampen 230 V: 800 W
  • Halogenlampen, elektronische Trafos: 500 W
  • Nicht kompensierte Leuchtstofflampen: 500 W
  • Parallel kompensierte Leuchtstofflampen: 90 W
  • Max. Anzahl elektronischer Trafos: 2

Wichtiger Hinweis

Der KNX RF+ Tastsensor Plus bietet umfangreiche Funktionen, um vorhandene Schalter in Ihrem Zuhause oder Unternehmen zu ersetzen. Dieses Gerät ist mit den gängigsten KNX-Systemen kompatibel, ohne dass zusätzliche Verkabelung erforderlich ist, was es ideal für Renovierungen und Upgrades macht. Der integrierte Aktuator ermöglicht die direkte Anbindung an Jalousien und Beleuchtung. Laden Sie die Anwendungssoftware über MDT Downloads für die Projektplanung und Inbetriebnahme herunter.

Verfügbare Artikelnummern und Bezeichnungen in dieser Serie:

• RF-TA55A2.01 KNX RF+ Tastsensor 2-fach Unterputzmontage mit Aktuator, weiß matt, Status- und Orientierungs-LED
• RF-TA55A206.01 KNX RF+ Tastsensor Plus 2-fach Unterputzmontage mit Aktuator, schwarz matt, Status- und Orientierungs-LED
• RF-TA55A4.01 KNX RF+ Tastsensor 4-fach Unterputzmontage mit Aktuator, weiß matt, Status- und Orientierungs-LED
• RF-TA55A406.01 KNX RF+ Tastsensor Plus 4-fach Unterputzmontage mit Aktuator, schwarz matt, Status- und Orientierungs-LED
• RF-TA55A6.01 KNX RF+ Tastsensor 6-fach Unterputzmontage mit Aktuator, weiß matt, Status- und Orientierungs-LED
• RF-TA55A606.01 KNX RF+ Tastsensor Plus 6-fach Unterputzmontage mit Aktuator, schwarz matt, Status- und Orientierungs-LED
• RF-TA55A8.01 KNX RF+ Tastsensor 8-fach Unterputzmontage mit Aktuator, weiß matt, Status- und Orientierungs-LED
• RF-TA55A806.01 KNX RF+ Tastsensor Plus 8-fach Unterputzmontage mit Aktuator, schwarz matt, Status- und Orientierungs-LED
