AKU-B2UP.03 KNX-Universalaktor UP | 2-fach, 4 Eingänge

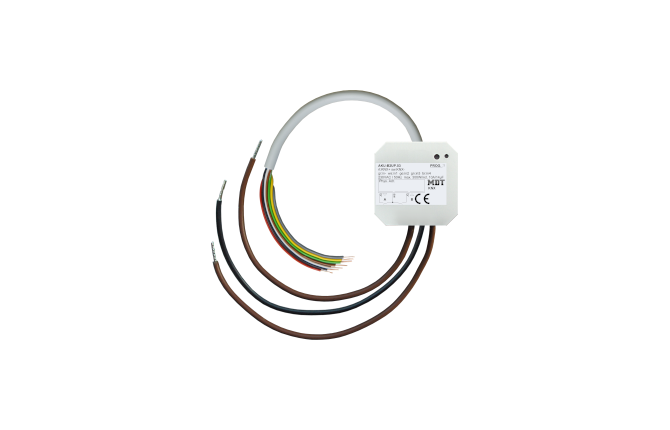

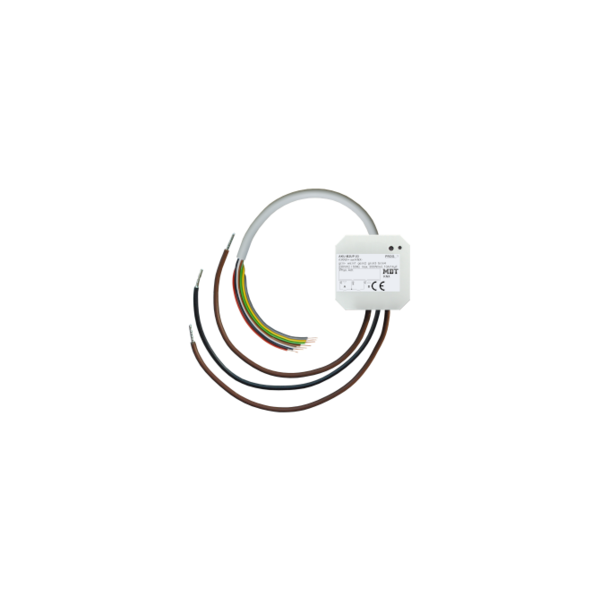

Der AKU-B2UP.03 KNX-Universalaktor ist ein vielseitiger und fortschrittlicher Kombiaktor für Unterputzinstallationen, ideal für den Einsatz in KNX-Gebäudeautomationssystemen. Dieser Aktor kann als 2-fach Schaltaktor, 1-fach Jalousieaktor oder Heizungsregler eingesetzt werden, was ihn zur perfekten Lösung für die Automatisierung von Beleuchtung, Sonnenschutz und HVAC-Systemen macht. Mit 4 potentialfreien Binäreingängen können konventionelle Schalter, Jalousiesteuerungen und Fensterkontakte direkt angeschlossen werden, um umfassende und flexible Automatisierungsmöglichkeiten zu bieten.

Hauptmerkmale:

• Kombiaktor für den Einsatz als 2-fach Schaltaktor, 1-fach Jalousieaktor oder Heizungsregler, mit einer Schaltleistung von 10 A pro Kanal.
• Heizungssteuerung über Pulsweitenmodulation (PWM) von 0-100% für präzise und effiziente Temperaturregelung.
• Erweiterte Sonnenschutzsteuerung mit automatischer Lamellenanpassung basierend auf Sonnenstandberechnung für optimalen Komfort und Energieeffizienz.
• Praktische Lüftungsfunktion zur Steuerung von Fenstern in geöffnetem oder gekipptem Zustand, mit integrierter Fensterkontaktüberwachung.
• Umfangreiche Zeitfunktionen wie Ein-/Ausschaltverzögerung und Treppenlichtfunktion.
• Rückmeldung des Status (aktiv/passiv) pro Kanal und logische Verknüpfung von Binärdaten.
• 8 programmierbare Szenen pro Kanal sowie zentrale Schaltfunktionen und Sperrungen für Zwangssteuerungen.
• Einstellbare Fahr-, Pausen- und Schrittzeiten für Jalousien und Rollläden.
• 1-Bit-Automatikfunktion und 8-Bit-Positionierung für präzise Steuerung.
• Anpassbares Verhalten bei Busspannungsfehlern oder -wiederherstellung.

Funktionen der Binäreingänge:

• Anschluss für konventionelle Schalter, Jalousiesteuerungen oder Fenster-/Hilfskontakte.
• Integrierte Auswertung der Fensterkontakte für automatische Belüftungs- und Sonnenschutzsteuerung.
• Anpassbares Übertragungsverhalten der Auf-/Ab-Objekte zur Steuerung über interne Kontakte oder den KNX-Bus.
• Unterstützung für Jalousien- und Rollladensteuerung mit 1- und 2-Tasten-Bedienung.
• Nutzung der Binäreingänge als universelle Schnittstelle für verschiedene Automatisierungslösungen.

Technische Daten:

• Anzahl der Eingänge: 4
• Potentialfreie Eingänge: 3,3 V DC (intern)
• Maximale Kabellänge für Eingänge: 10 m
• Anzahl der Ausgänge: 2
• Schaltleistung: 10 A (ohmsche Last), 14 µF (kapazitive Last)
• Betriebsspannung: 230 V AC
• Maximaler Einschaltstrom: 150 A / 150 µs
• Betriebstemperatur: 0 ... 45 °C
• Schutzart: IP20
• Abmessungen (B x H x T): 41 mm x 41 mm x 22 mm

Hinweis: Bei Spannungsunterbrechung werden alle Ausgänge abgeschaltet. Nach Wiederherstellung der Busspannung können die Relaispositionen pro Kanal neu eingestellt werden. Hergestellt in Deutschland und zertifiziert nach ISO 9001. Der AKU-B2UP.03 wird mit einer 3-jährigen Garantie geliefert.
