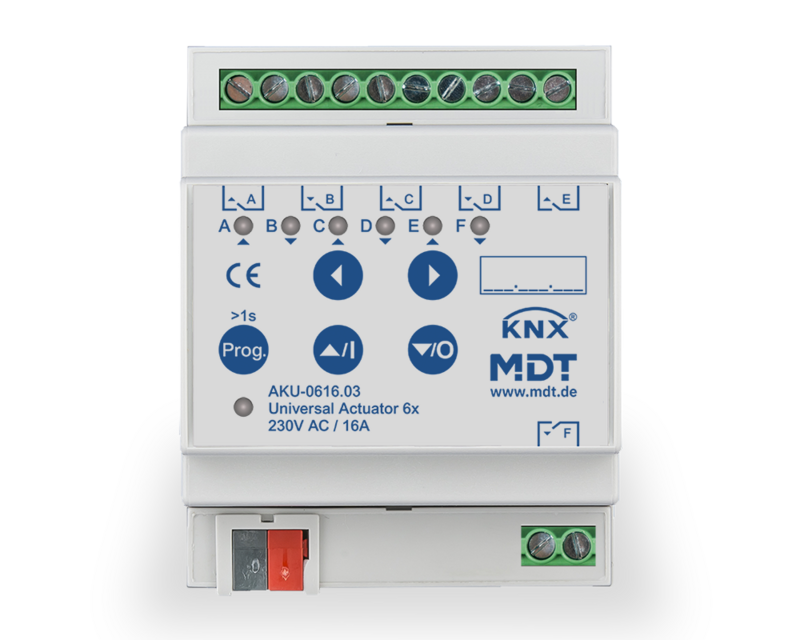

MDT AKU-0616.03 KNX-Universalaktor | 6-fach 16Amp,

Informationen

Datenblatt

Universeller Aktor für KNX (AKU-Serie, 16 A)

Der MDT Universalaktor aus der AKU-Serie bietet vielseitige Einsatzmöglichkeiten zum Schalten, zur Jalousiesteuerung und zur Heizungsregelung. Das Gerät unterstützt automatische Beschattung, PWM-Regelung und Lüftungsfunktionen und kann bis zu 8 Szenen pro Kanal verwalten. Ideal für verschiedene KNX-Anwendungen. Erhältlich in Varianten von 4- bis 24-fach mit einer Kapazitätslast von 100 µF.

Wichtige Merkmale:

• Teil der AKU-Serie, geeignet für 16 A mit 100 µF Kapazität
• Automatische Beschattung und Lamellenverstellung basierend auf der Sonnenposition
• Heizungsregelung mit PWM (0-100 %) für präzise Temperatursteuerung
• Lüftungsfunktion für geöffnete oder gekippte Fenster mit automatischer Abschaltung
• Zeitfunktionen: Ein-/Ausschaltverzögerung, Treppenlichtfunktion und Richtungswechselverzögerung
• Manuelle Bedienung über Taster und LED-Statusanzeigen für jeden Kanal
• Logische Verknüpfung von Binärdaten und 8 Szenen pro Kanal
• Zentrale Schaltfunktionen und Blockierungen für Zwangssteuerung
• Einstellbares Verhalten bei Busspannungsausfall oder -wiederkehr
• 8-Bit-Positionierung für Jalousien und Rollläden sowie 1-Bit-Automatikfunktionen
• Trennbare Versorgungsphasen für flexible Installation
• Schneller Applikationsdownload mit ETS 5 oder höher, unterstützt lange Rahmen
• Lebensdauer der Schaltausgänge: 1.000.000 Schaltungen (mechanisch)

Technische Daten:

• Spannung: 230 V AC
• Maximalstrom: 16 A (ohmsche Last)
• Kapazitätslast: 100 µF
• Kanäle: Erhältlich in 4-, 6-, 8-, 16- und 24-fach
• Schutzart: IP20
• Temperaturbereich: 0 ... 45 °C
• DIN-Schienenmontage (35 mm) in Stromverteilern
• Maximaler Einschaltstrom: 400 A / 150 µs, 200 A / 600 µs
• Maximale Last für Jalousiemotoren: 600 W
• Maximale Last für Glühlampen: 2300 W
• Maximale Last für Halogenlampen (230 V): 2300 W
• Maximale Last für elektronische Halogentransformatoren: 1300 W
• Maximale Last für Leuchtstofflampen ohne Kompensation: 2000 W
• Maximale Last für Leuchtstofflampen mit Parallelkompensation: 1200 W
• Maximale Anzahl elektronischer Transformatoren: 15
• Kabelquerschnitt: 0,5 - 4,0 mm² (Schraubklemmen), 0,8 mm (KNX-Busanschluss)
• Anzugsmoment Schraubklemme: 0,5 Nm
• Stromverbrauch KNX-Bus: typ. < 0,15 W

Hinweis: Gemischter Betrieb von Nenn- und Sicherheitskleinspannung (SELV) innerhalb des Aktors ist nicht erlaubt.

Für Projektplanung und Inbetriebnahme wird die Verwendung von ETS 5 oder höher empfohlen. Die Anwendungssoftware ist unter www.mdt.de/Downloads.html verfügbar.

Verfügbare Varianten:

• AKU-0416.03 Universalaktor 4-fach 4 TE MDRC, 230 V AC, 16 A
• AKU-0616.03 Universalaktor 6-fach 4 TE MDRC, 230 V AC, 16 A
• AKU-0816.03 Universalaktor 8-fach 4 TE MDRC, 230 V AC, 16 A
• AKU-1616.03 Universalaktor 16-fach 8 TE MDRC, 230 V AC, 16 A
• AKU-2416.03 Universalaktor 24-fach 12 TE MDRC, 230 V AC, 16 A

Der MDT Universalaktor wird in Deutschland hergestellt und ist nach ISO 9001 zertifiziert. Das Gerät wird mit einer 3-jährigen Garantie geliefert.
