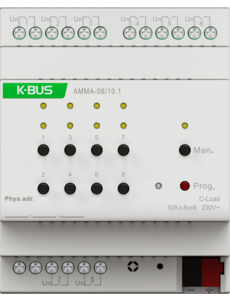

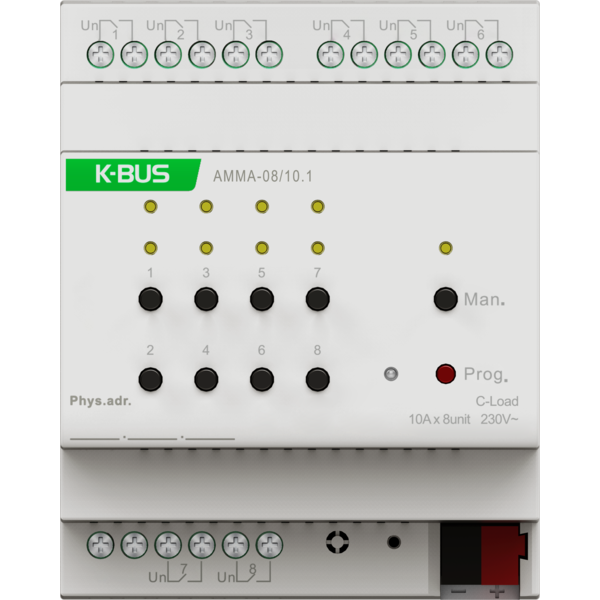

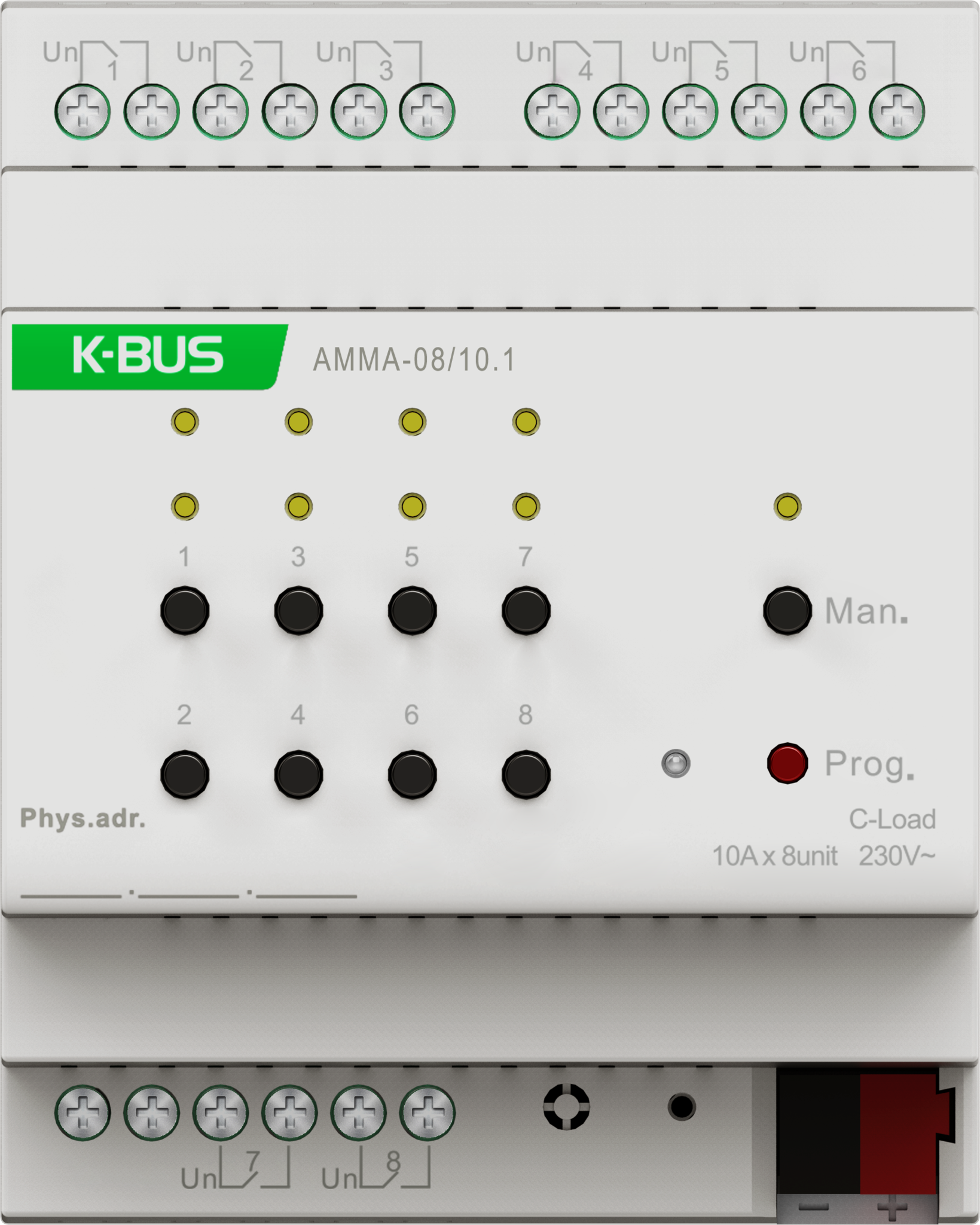

Multifunktionsaktor, 8-fach

Der 8-fach Multifunktionsaktor wurde für eine Vielzahl von Anwendungen in der Haus- und Gebäudeautomation entwickelt. Er bietet flexible Steuerungsmöglichkeiten für Schalten, Jalousiensteuerung, Heizung/Kühlung und Lüftung. Dank der KNX-Secure-Unterstützung ist eine sichere und zuverlässige Automatisierungslösung gewährleistet. Jeder Ausgang kann individuell konfiguriert werden, und zentrale Funktionen lassen sich für maximale Flexibilität und Benutzerkomfort einstellen.

Merkmale

• Schalten: Unterstützt Treppenlichtfunktionen, Blinken, Ein- und Ausschaltverzögerung, Szenensteuerung, Betriebsstundenzähler, logische Operationen und Zwangssteuerung. Maximale Schaltleistung: 16A bei 240V AC.
• Heizen/Kühlen: Bietet Optionen für 2-Punkt-, 3-Punkt- oder PWM-Regelung zur präzisen Temperaturkontrolle. Die Rückmeldung des Ventilstatus und automatische Ventilspülung sorgen für eine hohe Betriebssicherheit.
• Jalousiensteuerung: Eignet sich für die Steuerung von Rollläden, Jalousien, Vertikallamellen und Sonnenschutzsystemen. Funktionen wie automatische Sonnenschutzsteuerung, Sicherheitsfunktionen (z.B. Sturmabsicherung) und Szenensteuerung sind integriert.
• Lüftungssteuerung: Unterstützt bis zu drei Lüfterstufen, einschließlich Ein-/Ausschaltverzögerung, logischen Operationen, Szenensteuerung und Zwangssteuerung. Statusrückmeldung ist ebenfalls vorhanden, um den Betriebszustand genau zu überwachen.

Technische Daten

• Versorgungsspannung: 230V AC (50/60Hz)
• Nennstrom: 10A
• Maximale Schaltleistung: 16A bei 240V AC
• Einschaltstrom: 120A für 10ms
• Betriebstemperatur: –5 °C bis +45 °C
• Lagerungstemperatur: –25 °C bis +55 °C
• Transporttemperatur: –25 °C bis +70 °C
• Schutzart: IP20, gemäß EN 60 529
• Mechanische Lebensdauer: Über 1 Million Schaltvorgänge (>1 x 10⁶)
• Elektrische Lebensdauer: Über 50.000 Schaltvorgänge (>5 x 10⁴) bei Volllast
• Minimale Last: 100mA bei 5V DC (Referenzwert)
• Bedienung/Anzeige: Programmiertaste und LED für physikalische Adressierung. Handbetrieb für Ausgänge, Statusanzeige-LEDs und Umschalter für manuelle/automatische Modi.
• Montage: Modulares Installationsgerät (MDRC), für DIN-Schiene 35mm nach EN 60 715
• Abmessungen: 72×90×64mm
• Gewicht: 0,2kg
• Anschlüsse: Schraubklemmen, Drahtquerschnitt 0,2-4mm², Anzugsmoment 0,8N-m
• Gehäusematerial: Robuster Kunststoff, beige

Zusätzliche Funktionen und Optionen

• Zwangssteuerung: Ermöglicht die manuelle Übersteuerung der Ausgangszustände unabhängig von der automatisierten Steuerung.
• Szenensteuerung: Mehrere Szenen können gespeichert und abgerufen werden, um die Steuerung von Beleuchtung, Jalousien, Heizung und Lüftung anzupassen.
• Betriebsstundenzähler: Überwacht die Betriebszeiten der angeschlossenen Lasten, um Wartungsintervalle festzulegen und die Lebensdauer zu verlängern.
• Logische Funktionen: Der Aktor unterstützt verschiedene logische Verknüpfungen für komplexe Steuerungsaufgaben.
• Automatische Ventilspülung: Die automatische Spülung verhindert Kalkablagerungen in Ventilen, was die Zuverlässigkeit der Heizung-/Kühlungssysteme erhöht.

Sicherheits- und Schutzfunktionen

• KNX-Secure gewährleistet Datenintegrität und schützt vor unbefugtem Zugriff oder Manipulation.
• Automatische Schutzfunktionen verhindern Überlastung und schützen die angeschlossenen Geräte.
• Sturmabsicherung für Jalousien verhindert Schäden bei starkem Wind.

Verfügbare Modelle in dieser Serie

Die Multifunktionsaktor-Serie bietet verschiedene Modelle mit spezifischen Leistungsmerkmalen und Anzahl der Ausgänge:

• AMMA-04/06.1: 4 Ausgänge, 230V, geeignet für 6A/16A
• AMMA-08/10.1: 8 Ausgänge, 230V, geeignet für 10A/20A
• AMMA-16/10.1: 16 Ausgänge, 230V, geeignet für 10A/20A
• AMMA-24/10.1: 24 Ausgänge, 230V, geeignet für 10A/20A

Für weitere Informationen zur Installation und Konfiguration, besuchen Sie unsere Webseite: www.gvssmart.de.

Wichtiger Hinweis: Dieses Gerät unterstützt KNX-Secure für erhöhte Sicherheitsanforderungen und eignet sich für vielseitige Anwendungen in der Gebäudeautomation, einschließlich Schaltsteuerung, Jalousienmanagement, Heizungs- und Kühlungsregelung sowie Lüftungssteuerung.
