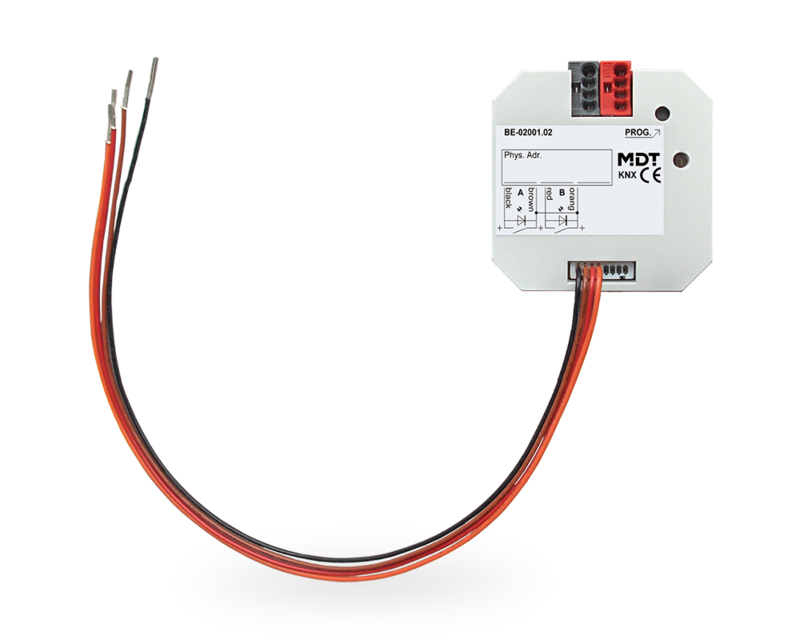

Universal Interface BE - Innovative KNX-Lösung für intelligente Schalter und Kontakte

Das Universal Interface BE ist eine vielseitige und leistungsstarke Komponente zum Anschluss konventioneller Druckknöpfe, Schalter und anderer Kontakte an KNX-Systeme. Mit Versionen, die 2, 4 oder 6 Eingänge unterstützen, bietet dieses Gerät umfassende Möglichkeiten zur Automatisierung und Steuerung Ihres intelligenten Gebäudes.

Wichtigste Merkmale:

• Unterstützt 2, 4 oder 6 potentialfreie Kontakte.
• Jeder Eingang kann als 1,5 mA Niedrigstromausgang für LEDs konfiguriert werden (nicht verfügbar bei 230VAC-Modellen).
• Neue Multi-Touch-Funktion, die bis zu 4 Werte/DPTs an dasselbe oder unterschiedliche Objekte senden kann.
• Innovative Gruppensteuerung mit langem oder extra langem Tastendruck.
• 4 integrierte Logikmodule zur Auswertung von Eingängen und Durchführung komplexer logischer Operationen.
• NO- oder NC-Kontaktbetrieb mit einstellbarer Tastenbetätigungsdauer.
• Dimm- und Jalousiefunktion für den Betrieb mit 1 oder 2 Tasten.
• Integrierte Impuls- und Schaltzähler mit umfangreichen Zählfunktionen.
• Zyklische Übertragung des Kontaktstatus, nach Bedarf einstellbar.
• Einbau in Installationsdosen, mit 22 cm langen Anschlusskabeln.
• Abmessungen: 41mm x 41mm x 12mm (Tiefe kann je nach Modell variieren).
• Integrierte Busankopplungseinheit für einfache Integration in KNX-Systeme.

Technische Daten:

• Anzahl der Kanäle: 2, 4 oder 6, je nach Modell.
• Kontaktspannung: 3,3VDC intern (230VAC für spezifische Modelle).
• KNX-Schnittstellenspezifikation: TP-256.
• Verfügbare Anwendungssoftware: ETS 5.
• Zulässiger Drahtdurchmesser: 0,8mm Ø, Massivleiter für KNX-Busanschluss.
• Versorgungsspannung: KNX-Bus, typischer Verbrauch <0,25W.
• Maximale Kabellänge für Eingänge: 10m (100m für spezifische Modelle).
• Betriebstemperaturbereich: 0 bis +45°C.
• Gehäuse: IP 20, nur für trockene Räume.
• Abmessungen: 41mm x 41mm x 12mm.

Das MDT Universal Interface BE wird in Deutschland entwickelt und produziert, zertifiziert nach ISO 9001. Dieses Gerät bietet eine solide und zuverlässige Lösung für die Integration konventioneller Schalter und Kontakte in moderne, auf KNX basierende Gebäudeautomatisierungssysteme. Mit einer Garantie von 3 Jahren ist Qualität und Langlebigkeit garantiert.
