KNX-Füllstandssensorsystem SK80-F

442,70 exkl. MwSt. €567,57 exkl. MwSt.
€535,67 Inkl. MwSt. 686,76 Inkl. MwSt..
Nicht auf Lager, aber verfügbar
Grundpreis: €442,70 / Stück
Ultraschall-Füllstandsensor für Wasser und Öl bis 5 m. Kontaktlose Messung mit Schallwellen. 10 m Kabel, erweiterbar bis 40 m. Lesen Sie mehr

Eigenschaften

Marke:
Arcus
Artikelnummer::
30807105
EAN:
0642125991339
Verfügbarkeit:
Nicht auf Lager, aber verfügbar
Lieferzeit:
Wird innerhalb von ca. 8 Werktagen versendet.

Informationen

Datenblatt

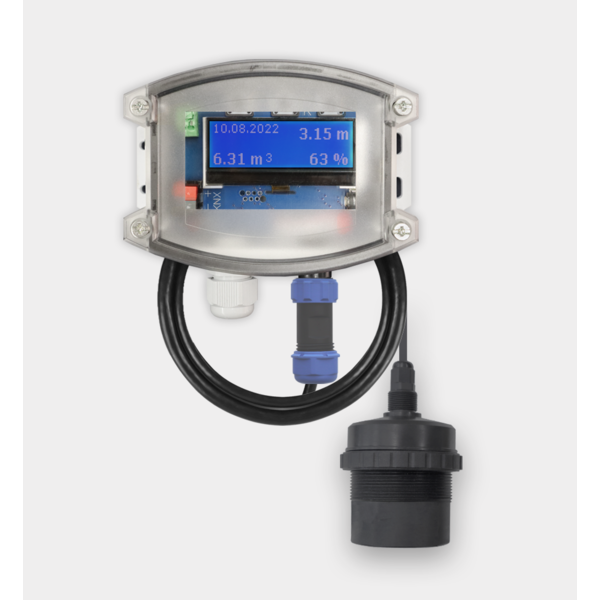

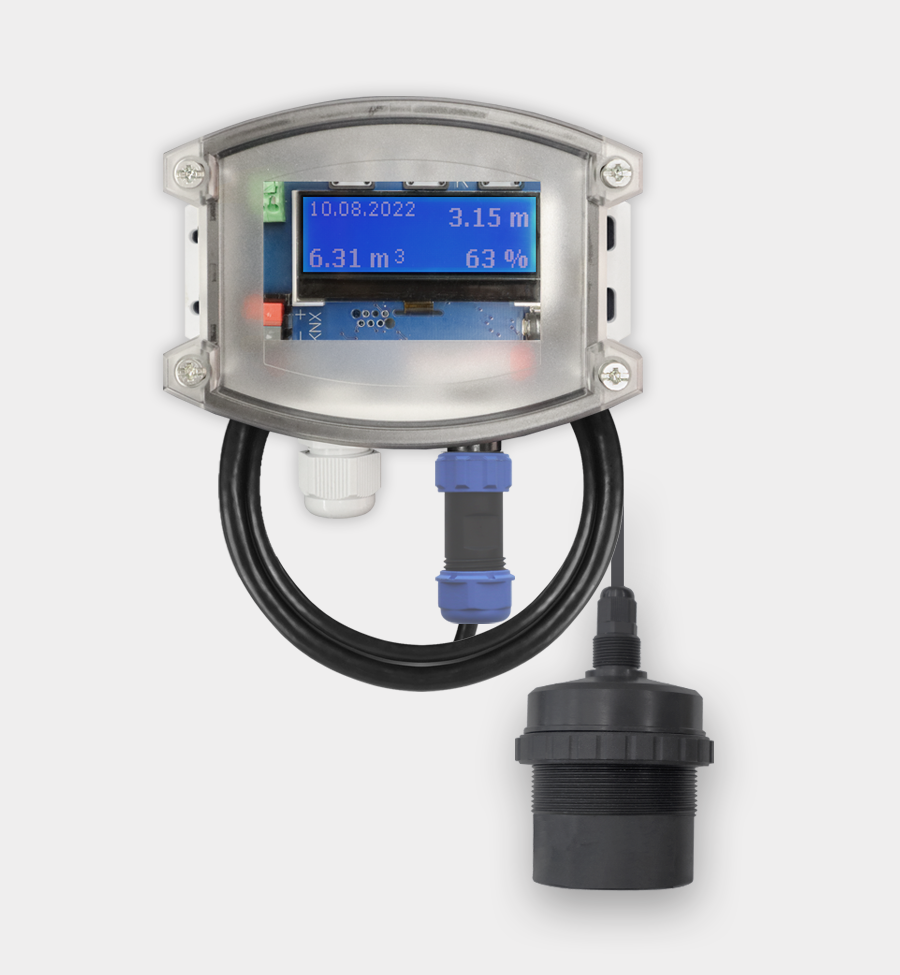

Ultraschall-Füllstandssensor für Flüssigkeiten – SK80-F-U-5

Der Arcus SK80-F-U-5 ist ein hochwertiger Ultraschall-Füllstandssensor zur präzisen Messung von Füllständen bei Wasser und Öl bis zu 5 Metern. Die Messung basiert auf der Laufzeit von Ultraschallimpulsen, die von der Sensoroberfläche ausgesendet, vom Flüssigkeitsspiegel reflektiert und wieder empfangen werden.

Wichtiger Hinweis: Dieser Sensor ist sowohl für Wasser als auch für Öl geeignet. Die berührungslose Messung macht ihn ideal für Anwendungen, bei denen ein direkter Kontakt mit der Flüssigkeit vermieden werden soll.

Technische Daten

  • Messprinzip: Ultraschall (Laufzeitmessung)
  • Messbereich: bis 5 Meter
  • Auflösung: 1 mm
  • Genauigkeit: 0,5 % vom Messbereich (Full Scale)
  • Messwerte: Füllstand in %, Distanz, Volumen (m³)
  • Sendeoptionen: keine / zyklisch / bei Änderung
  • Grenzwerte: Ober- und Untergrenze konfigurierbar
  • Schaltausgang: Potentialfrei, 20 mA / 5 V .. 230 V AC/DC
  • Versorgungsspannung: KNX-Busspannung 21 .. 32 VDC, 20 mA
  • Leistungsaufnahme: 400 mW
  • Schutzart: IP65
  • Umgebungstemperatur (Sensor): -10 .. +50 °C
  • Umgebungstemperatur (Modul): -20 .. +55 °C (Lagerung bis +85 °C)
  • Relative Luftfeuchtigkeit: 0 .. 95 % (nicht kondensierend)
  • Kabellänge: 10 Meter (erweiterbar auf 15 / 30 / 40 Meter)
  • Montage: Befestigung mit 2–4 Schrauben
  • Gehäusemaße: 120 x 90 x 50 mm (Kunststoff mit transparenter Abdeckung)
  • KNX-Anschluss: 2-polige Klemme (rot-schwarz)
  • Inbetriebnahme: über SK80_F.knxprod-Datei

Verfügbare Varianten

Artikelnummer Modell Sensortyp Max. Füllhöhe Kabellänge Temperaturmessung Einsatzbereich
30807000 SK80-F Kein Sensor --- --- --- Basiseinheit
30807105 SK80-F-U-5 Ultraschall 5 m 10 m Ja Wasser & Öl

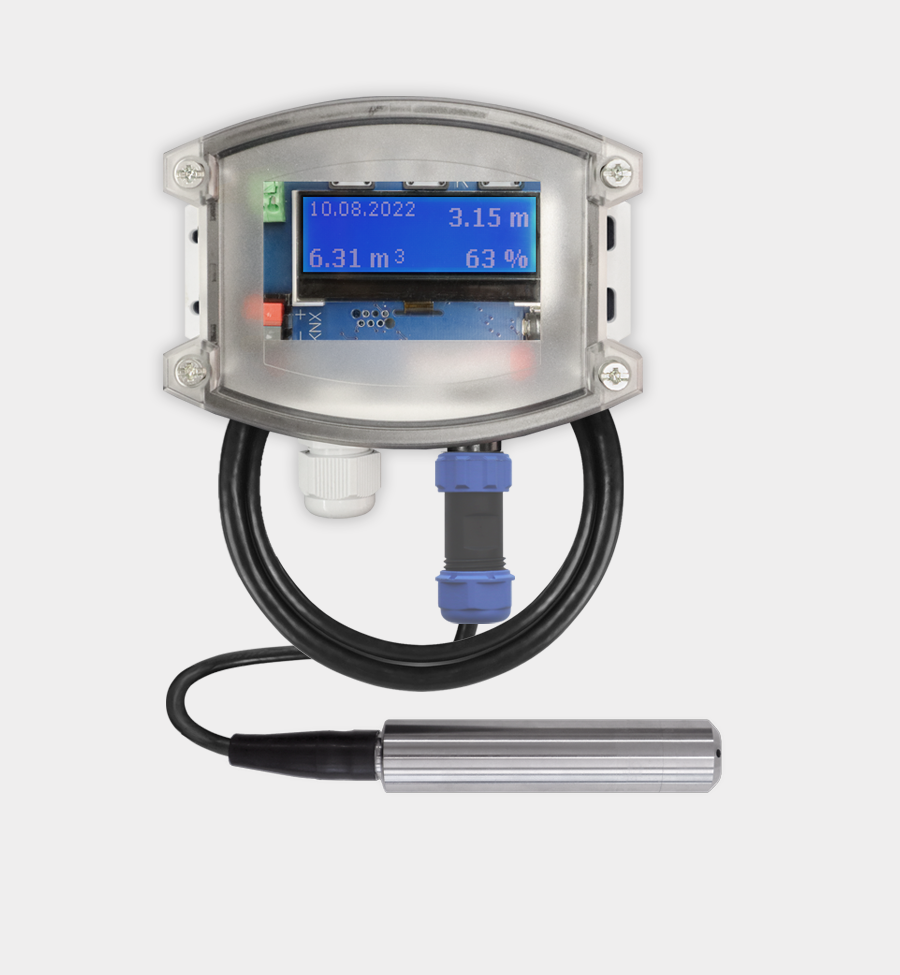

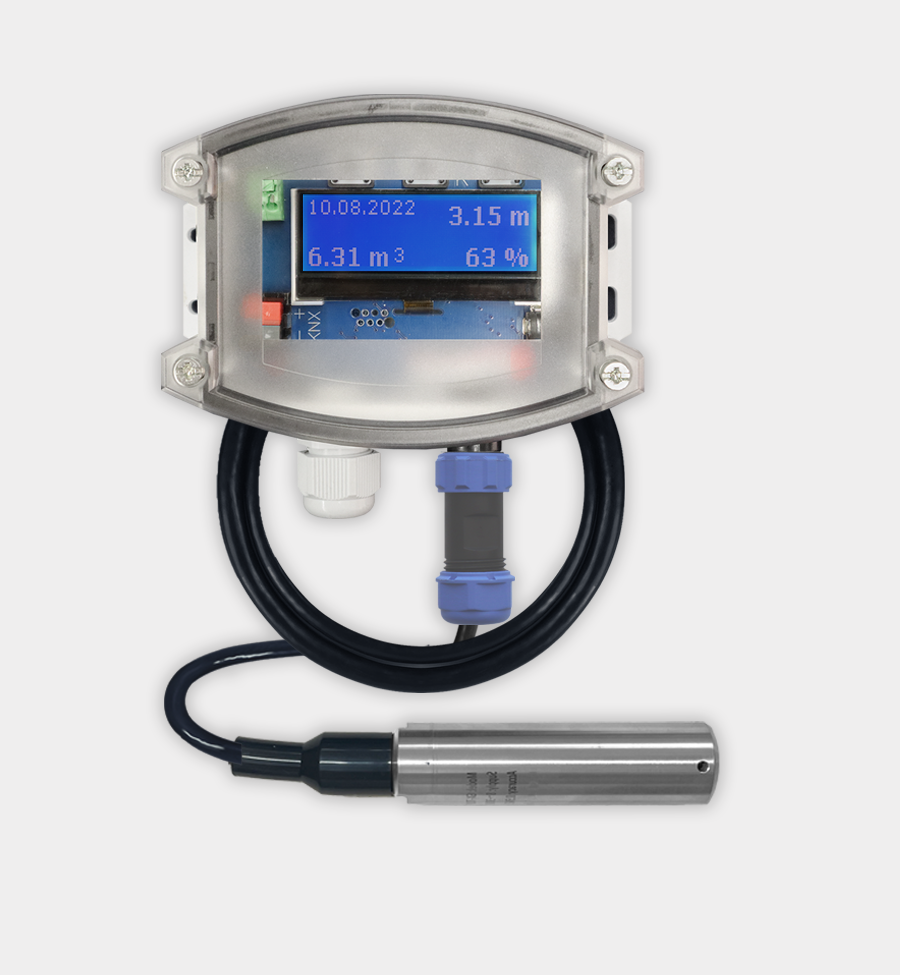

30807205 SK80-F-PM-5 Hydrostatisch 5 m 10 m Nein Wasser
30807305 SK80-F-T-PM-5 Hydrostatisch 5 m 10 m Ja Wasser
30807310 SK80-F-T-PM-10 Hydrostatisch 10 m 15 m Ja Wasser
30807370 SK80-F-T-PMO-5 Hydrostatisch 5 m 10 m Ja Öl

Anwendungsbereiche

  • Wasserbehälter und Tanks
  • Öltanks in industriellen Anlagen
  • Automatische Füllstandserkennung
  • KNX-Gebäudeautomationssysteme
