Datenblatt

SK30-TC-VOC
KNX Temperatur- und VOC-Sensor

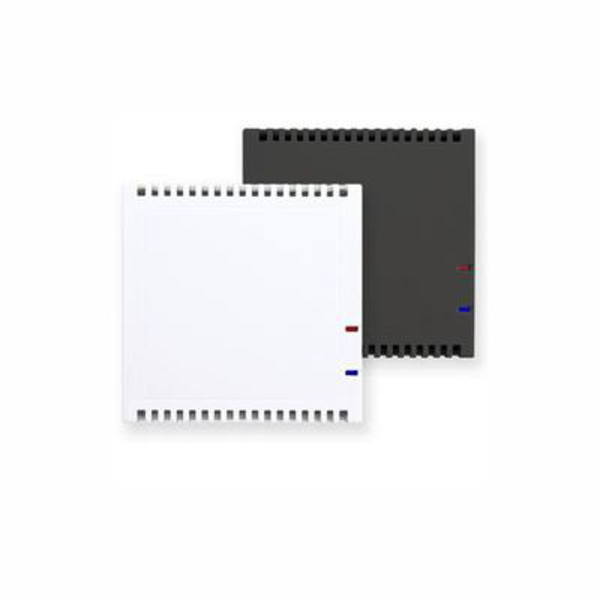

Artikelnummer:
30513361 (weiß)
30513362 (anthrazit)

Was ist VOC?
VOC steht für "flüchtige organische Verbindungen" – das sind Gase, die aus Farben, Reinigungsmitteln, Möbeln oder Baumaterialien freigesetzt werden können. Eine hohe Konzentration von VOCs in Innenräumen kann zu gesundheitlichen Beschwerden wie Kopfschmerzen, Müdigkeit oder Reizungen führen. In HLK-Systemen (Heizung, Lüftung, Klima) werden VOC-Sensoren eingesetzt, um die Luftqualität zu überwachen und die Belüftung automatisch zu steuern – für ein gesundes Raumklima.

Der Arcus-EDS SK30-TC-VOC ist ein kompakter KNX-Sensor (55 mm, IP20) zur Messung von Temperatur und VOC in Innenräumen. Er eignet sich ideal für den Einsatz in der Gebäudeautomation und bietet integrierte Steuer- und Logikfunktionen für die bedarfsgerechte Regelung von Heizung, Kühlung und Belüftung auf Basis der Luftqualität. Zwei binäre Ein-/Ausgänge ermöglichen zusätzlich das Auslesen oder Schalten externer Taster und Schalter.

Anwendungsbereiche

• Erfassung und Regelung der Raumtemperatur
• Erkennung des VOC-Gehalts (flüchtige organische Verbindungen)
• Dezentrale Ansteuerung von KNX-Ventilen oder thermischen Stellantrieben
• Lüftungsregelung je nach Luftqualität
• Auswertung externer Taster und Schalter

Funktionen

• Messung der Lufttemperatur (Sensor im Gehäuse)
• Messung des VOC-Niveaus (Sensor im Gehäuse)
• Regelung für Heizen und Kühlen (auch kombiniert)
• Solltemperaturen für Komfort, Stand-by, Eco und Schutz über KNX-HVAC-Objekte
• Sollwertänderung über KNX-Objekte
• Speicherung von Minimal- und Maximaltemperaturwerten
• Hitze- und Frostalarm
• Grenzwerte für Temperatur und VOC-Niveau
• Lüftersteuerung über VOC-Schwellen oder externe Eingänge
• Anpassung von Sollwerten und Maximaltemperaturen über KNX
• Regelausgang 0…100 % oder PWM für thermische Antriebe
• Ventilspülfunktion
• Zweiter Temperaturregler als Zusatzfunktion
• Zwei binäre Ein-/Ausgänge (potenzialfrei)
• Statusanzeige des Reglers über LEDs
• Vier Logikbausteine zur Verknüpfung interner und externer Signale

Technische Daten

• Messgrößen: Temperatur, VOC-Konzentration
• Temperaturbereich: -25 .. +80 °C
• Temperaturauflösung: 0,02 °C
• Temperaturgenauigkeit: ± 0,4 °C (bei 5..60 °C), sonst ± 0,8 °C
• VOC-Messbereich: siehe Datenblatt 2801-01, Seite 2
• Binäre Ein-/Ausgänge: 2 (potenzialfrei)
• Betriebsspannung: über KNX-Bus (21 .. 32 VDC)
• Leistungsaufnahme: ca. 240 mW (bei 24 VDC)
• Umgebungstemperatur: -25 .. +80 °C (Betrieb und Lagerung)
• Relative Luftfeuchte: 10 .. 95 % r.F. (nicht kondensierend)
• Busankoppler: integriert
• ETS-Version: ETS 4 oder höher (Applikation: HLK305)
• Anschlussklemmen: KNX 2-polige Klemmen (rot/schwarz)
• Schutzart: IP20
• Gehäuse: Kunststoff, Standardmaß 55 mm

Wichtige Hinweise

• Nur für den Einsatz in Innenräumen vorgesehen
• Installation und Programmierung nur durch zertifizierte KNX-Installateure
• Nur mit ETS 4 oder höher konfigurierbar
• Für präzise Messungen ist eine korrekte Platzierung im Raum erforderlich
