SK30-TC-VOC-R; Temperatur- & VOC-Sensor, Gehäuse 55 mm, KNX-System
€207,48 Inkl. MwSt. €277,56 Inkl. MwSt.. Nicht auf Lager, aber verfügbar
Eigenschaften
Informationen
KNX-Temperatursensor mit VOC-Erkennung und Drehregler
SK30-TC-VOC-R

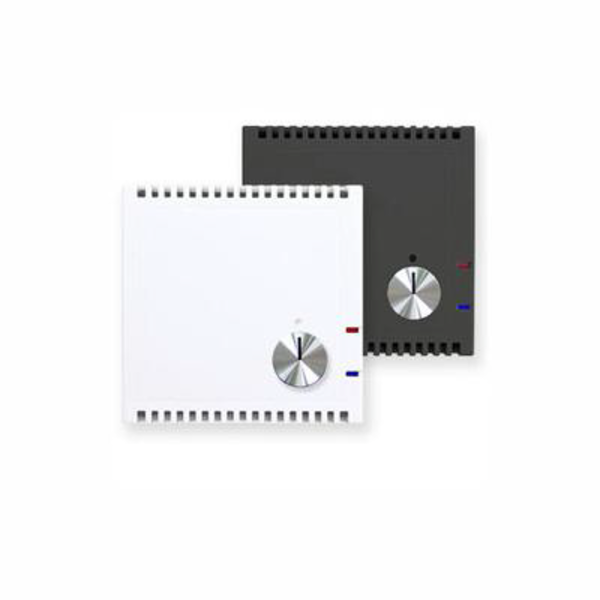

Varianten
- SK30-TC-VOC-R Weiß – Artikelnummer: 30513351
- SK30-TC-VOC-R Anthrazit – Artikelnummer: 30513352
Was ist VOC?
VOC steht für "Volatile Organic Compounds" (flüchtige organische Verbindungen). In HLK-Systemen dienen VOC-Werte als Indikator für die Luftqualität. VOCs werden durch Menschen, Möbel, Baumaterialien und Reinigungsmittel freigesetzt. Eine hohe Konzentration kann zu Gesundheitsproblemen und Konzentrationsstörungen führen. Die VOC-Erkennung ermöglicht eine automatische Lüftungssteuerung für ein gesundes Raumklima.
Anwendung
Der Arcus-EDS SK30-TC-VOC-R ist ein kompakter und vielseitiger KNX-Sensor zur Messung der Raumtemperatur und des VOC-Gehalts. Er verfügt über einen integrierten Drehregler zur lokalen Sollwertanpassung, zwei binäre I/Os und logische Funktionen. Ideal für die Steuerung von Heizung, Kühlung und Lüftung je nach Luftqualität und Komfortvorgaben.
Funktionen
- Messung der Raumtemperatur über internen Sensor
- VOC-Erkennung (flüchtige organische Verbindungen) im Gehäuse
- Drehregler zur lokalen Sollwertanpassung (±5 °C)
- KNX-Regelung für Heizen, Kühlen und Lüften
- Sollwerte für Komfort, Standby, Economy und Schutz über KNX
- Speicherung von Minimal- und Maximaltemperaturen
- Hitze- und Frostalarm
- Temperaturgrenzwerte einstellbar
- Lüftungssteuerung auf Basis von VOC-Werten und externen Signalen
- Regelausgang 0–100 % oder PWM für thermische Stellantriebe
- Ventilspülfunktion (Wartung / Kalkschutz)
- Zweiter Temperaturregler als Hilfsfunktion
- Zwei binäre I/Os (potenzialfrei), konfigurierbar als Eingang oder Ausgang
- LED-Anzeige des aktuellen Reglerstatus
- Vier Logikblöcke zur Verknüpfung interner und externer Signale
Technische Daten
| Messgrößen | Temperatur, VOC-Konzentration |
|---|---|
| Temperaturbereich | -25 °C bis +80 °C |
| Temperaturauflösung | 0,02 °C |
| Temperaturgenauigkeit | ±0,4 °C (bei 5–60 °C), sonst ±0,8 °C |
| VOC-Messbereich | Siehe Datenblatt 2803-01, Seite 2 |
| Drehregler | Zur Sollwertanpassung (max. ±5 °C) |
| Binäre Ein-/Ausgänge | 2 (potenzialfrei) |
| Betriebsspannung | KNX-Busspannung 21–32 VDC |
| Leistungsaufnahme | ca. 240 mW bei 24 VDC |
| Umgebungstemperatur (Betrieb) | -25 bis +80 °C |
| Umgebungstemperatur (Lagerung) | -25 bis +80 °C |
| Relative Luftfeuchtigkeit | 10–95 % r.F., nicht kondensierend |
| Busankoppler | Integriert |
| Inbetriebnahme | Über ETS Version 4 oder höher (Applikation HLK305) |
| Anschlüsse | 2-polige KNX-Klemmen (rot/schwarz) |
| Schutzart | IP20 |
| Gehäuse | Kunststoff, 55 mm Standardrahmenmaß |
Wichtige Hinweise
- Alle Parameter werden über die ETS-Software (ab Version 4) eingestellt.
- Der Sensor ist ausschließlich für den Einsatz in Innenräumen vorgesehen (IP20).
- Für eine zuverlässige VOC-Erkennung wird regelmäßiges Lüften empfohlen.
- Weitere VOC-Spezifikationen finden Sie im Datenblatt 2803-01.
- Installation nur durch zertifizierte KNX-Partner durchführen lassen.
Ergänzende Produkte
KNX-Temperatursensor mit integriertem Fühler und Drehregler zur Raumtemperaturregelung. Mit zwei binären Ein-/Ausgängen, LED-Anzeige und umfangreichen HLK-Funktionen für Heizen und Kühlen.
€172,15 Inkl. MwSt.

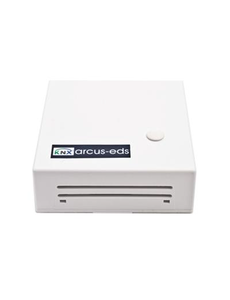

Sensor für Temperatur, Feuchte und CO2 im 55 mm-Gehäuse. Ideal zur Raumklimaregelung über KNX mit Logikfunktionen, Alarmen und Regelausgängen.
