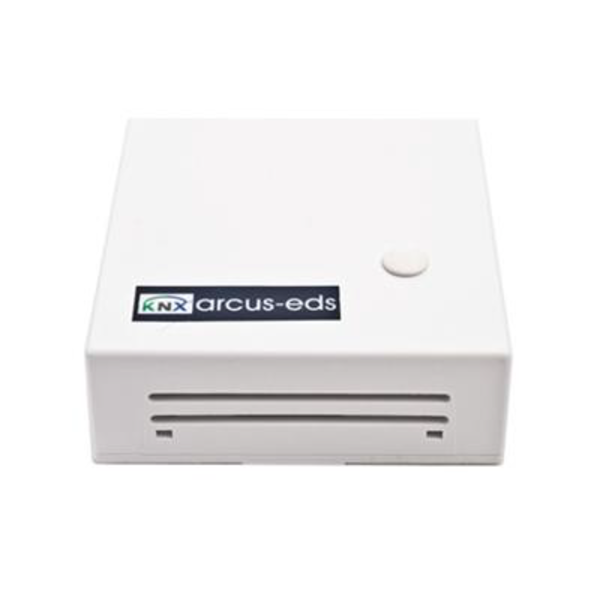

SK20-TC-VOC-2B Temperatur- & VOC-Sensor - Aufputz KNX, IP20
€189,35 Inkl. MwSt. €253,33 Inkl. MwSt.. Nicht auf Lager, aber verfügbar
Eigenschaften
Informationen
KNX Temperatur- und VOC-Sensor – Aufputz
SK20-TC-VOC-2B – Art.-Nr. 30513261
Was bedeutet VOC?
VOC steht für "Volatile Organic Compounds" (flüchtige organische Verbindungen). Diese Stoffe entstehen durch Menschen, Möbel, Baustoffe, Farben oder Reinigungsmittel. In HLK-Systemen dient der VOC-Wert als Indikator für die Luftqualität. Der SK20-TC-VOC-2B erkennt diese Werte und kann Lüftung und Raumklima automatisch steuern, um ein gesundes Innenraumklima zu gewährleisten.
Anwendung
Der Arcus-EDS SK20-TC-VOC-2B ist ein kompakter Aufputzsensor für KNX-Systeme zur Messung und Regelung von Raumtemperatur und VOC-Gehalt. Er eignet sich ideal für den Einsatz in Büros, Schulen, Wohngebäuden und anderen intelligenten Gebäuden, bei denen Raumluftqualität und Komfort im Vordergrund stehen. Mit zwei frei konfigurierbaren binären Ein-/Ausgängen und vier Logikfunktionen ist er vielseitig einsetzbar.
Funktionen
- Messung der Lufttemperatur über integrierten Sensor
- VOC-Erfassung über integrierten VOC-Sensor
- Regelung für Heiz- und Kühlanwendungen (auch kombinierbar)
- Wählbare Solltemperaturen: Komfort, Standby, Economy, Schutz
- Sollwertanpassung über KNX-Objekte
- Speicherung von Minimal- und Maximaltemperaturen
- Überhitzungs- und Frostalarm
- Konfigurierbare Temperaturgrenzwerte
- Lüftersteuerung über externe Eingänge
- Nachführung von Soll- und Grenzwerten über KNX
- Regelausgang 0–100 % oder PWM für thermische Stellantriebe
- Ventilspülfunktion (Wartung / Kalkschutz)
- Zweiter Temperaturregler als Hilfsregler
- Zwei binäre I/Os (potenzialfrei), frei konfigurierbar
- Vier Logikblöcke zur internen und externen Signalverknüpfung
Technische Daten
| Messwerte | Temperatur, VOC-Konzentration |
|---|---|
| Regelung | Integriert |
| Temperaturbereich | -25 °C bis +80 °C |
| Auflösung | 0,02 °C |
| Genauigkeit | ±0,4 °C (5–60 °C), sonst ±0,8 °C |
| VOC-Messbereich | Siehe Datenblatt 2850-01, Seite 2 |
| Binäre Ein-/Ausgänge | 2 (potenzialfrei) |
| Betriebsspannung | KNX-Busspannung 21–32 VDC |
| Leistungsaufnahme | ca. 240 mW bei 24 VDC |
| Umgebungstemperatur (Betrieb) | -25 bis +80 °C |
| Umgebungstemperatur (Lagerung) | -25 bis +80 °C |
| Relative Luftfeuchtigkeit | 10–95 % r.F., nicht kondensierend |
| Busankoppler | Integriert |
| Hilfsspannung | Keine erforderlich |
| Inbetriebnahme | Über ETS ab Version 4 (Applikation HLK305) |
| Anschlüsse | 2-polige KNX-Klemme (rot/schwarz) |
| Schutzart | IP20 |
| Gehäuse | Kunststoff, weiß, Aufputz |
| Abmessungen | 71 x 71 x 25 mm |
Wichtige Hinweise
- Nur für den Einsatz im Innenbereich geeignet (IP20).
- Für eine zuverlässige VOC-Erkennung wird regelmäßiges Lüften empfohlen.
- Alle Parameter werden über ETS (ab Version 4) konfiguriert.
- Siehe Datenblatt 2850-01 für VOC-Grenzwerte und Details.
- Installation nur durch zertifizierte KNX-Partner.
