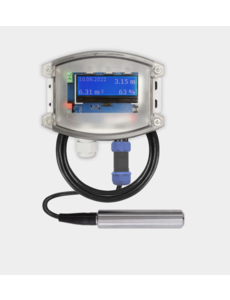

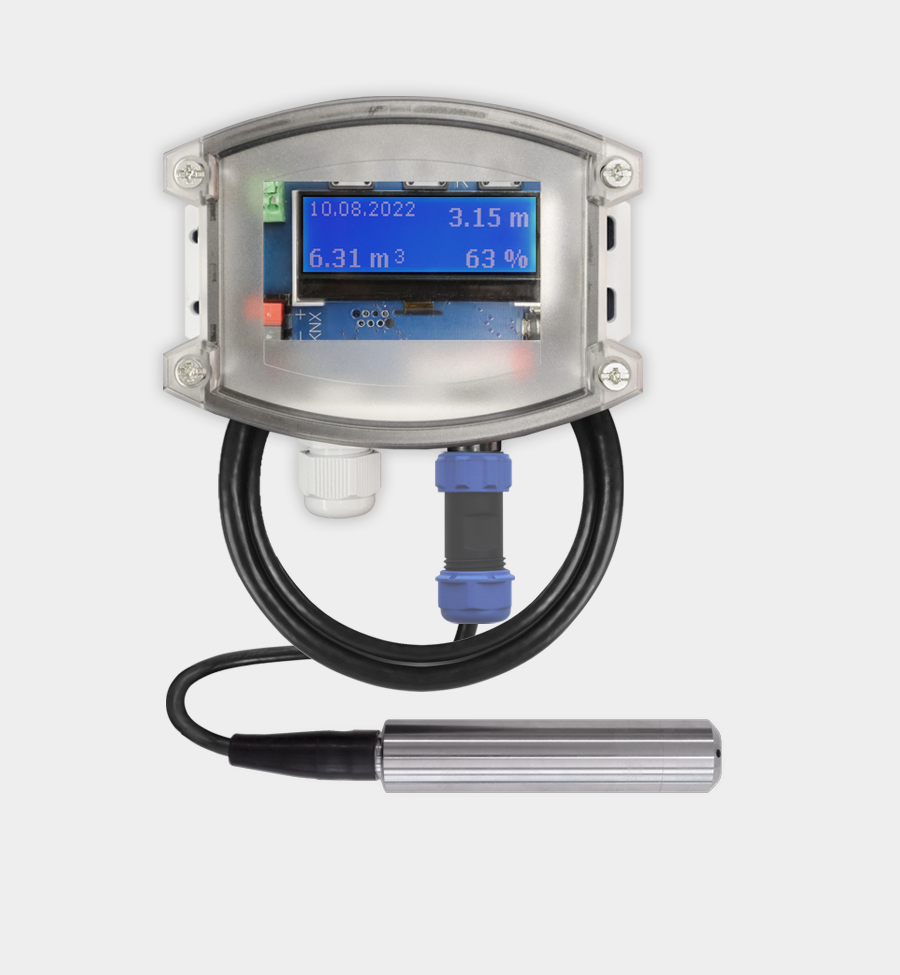

SK80-F-T-PMO-10 Hydrostatischer Füllstandssensor bis 10 m
€472,74 exkl. MwSt.
€632,43 exkl. MwSt.
€572,02 Inkl. MwSt. €765,24 Inkl. MwSt.. Nicht auf Lager, aber verfügbar
€572,02 Inkl. MwSt. €765,24 Inkl. MwSt.. Nicht auf Lager, aber verfügbar
Hydrostatischer Füllstandsensor mit Temperaturerfassung für Öl. Misst bis 10 m Füllhöhe. Inklusive 15 m Kabel. KNX-fähig, IP65, lokal oder per ETS parametrierbar. Lesen Sie mehr
Eigenschaften
Marke:
Arcus
Artikelnummer::
30807380
EAN:
0642125991520
Verfügbarkeit:
Nicht auf Lager, aber verfügbar
Lieferzeit:
Wird innerhalb von ca. 8 Werktagen versendet.
Informationen
KNX Füllstandssensor für Öl
SK80-F-T-PMO-10 - Art.-Nr. 30807380
Anwendung
Der Arcus SK80-F-T-PMO-10 (Artikelnummer 30807380) ist ein fortschrittlicher hydrostatischer Füllstandssensor mit Temperaturmessung, speziell entwickelt für die präzise Messung des Füllstands von ölhaltigen Flüssigkeiten bis zu maximal 10 Metern. Dieser Sensor ist ideal für Anwendungen wie Lagertanks, industrielle Flüssigkeitsbehälter und technische Installationen, bei denen eine zuverlässige und kontinuierliche Füllstandsmessung erforderlich ist.
Funktionen
- Hydrostatische Messung des Füllstands basierend auf Flüssigkeitsdruck
- Integrierte Temperaturmessung
- Modbus-Kommunikation über KNX
- Messung in Volumen (m³), Abstand (mm) und Prozentsatz (%)
- Einstellbare Grenzwerte (oben/unten) mit potentialfreiem Schaltausgang
- Flexible Sendeoptionen: keine, zyklisch oder bei Änderung
- Auflösung von 1 mm mit einer Genauigkeit von 0,5% des Messbereichs
- Geeignet für die Verwendung mit ETS-Software zur vollständigen Parametrierung
Technische Daten
| Artikelnummer | 30807380 |
|---|---|
| Messprinzip | Hydrostatisch, mit Temperaturaufnahme |
| Anwendung | Öl |
| Maximale Füllhöhe | 10 Meter |
| Kabellänge Sensor | 15 Meter (verlängerbar bis 40 Meter) |
| Messbereich Sensor | HS 10: 0 – 10.000 mm |
| Genauigkeit | 0,5% des vollen Skalenbereichs (FS) |
| Auflösung | 1 mm |
| Messwerte | Füllstand (m³), Abstand (mm), Prozentsatz (%) |
| Sendeoptionen | Keine, zyklisch, bei Änderung |
| Grenzwerte | Obergrenze, Untergrenze, Schaltausgang einstellbar |
| Schaltausgang | Potentialfrei, 20 mA / 5 V .. 230 V AC/DC |
| Versorgungsspannung | KNX-Busspannung 21 – 32 V DC, 20 mA |
| Leistungsaufnahme | 400 mW |
| Buskopplung | Integriert |
| Schutzart | IP65 |
| Umgebungstemperatur (Modul) | Betrieb: -20 bis +55 °C / Lagerung: -20 bis +85 °C |
| Umgebungstemperatur (Sensor) | Hydrostatischer Sensor: 0 bis +60 °C |
| Umgebungsfeuchtigkeit | 0 – 95% rF, nicht kondensierend |
| Anschlüsse | 2-polige KNX-Klemme (rot-schwarz) |
| Gehäuse | Kunststoff grau mit transparentem Deckel |
| Montage | Mit 2–4 Schrauben |
| Abmessungen | 120 × 90 × 50 mm |
| Inbetriebnahme | Über ETS-Software mit Applikationsprogramm SK80_F.knxprod |
Wichtige Hinweise
- Der Sensor wird im nicht parametrierten Zustand geliefert.
- Alle Funktionen und Kommunikationseinstellungen müssen über ETS konfiguriert werden.
- Parameter, die nicht mit der KNX-Kommunikation zusammenhängen, können lokal eingestellt werden; dazu muss der Deckel geöffnet werden.
- Verwenden Sie vorzugsweise originale Verlängerungskabel (15 m, 30 m oder 40 m) für Installationen mit größerer Entfernung.
- Bitte beachten Sie das zugehörige Datenblatt: 3730_e2_SK80-F.pdf
