SK10-THC-KFF – KNX-Kanalsensor Temperatur/Feuchte

Artikel-Nr: 30531057

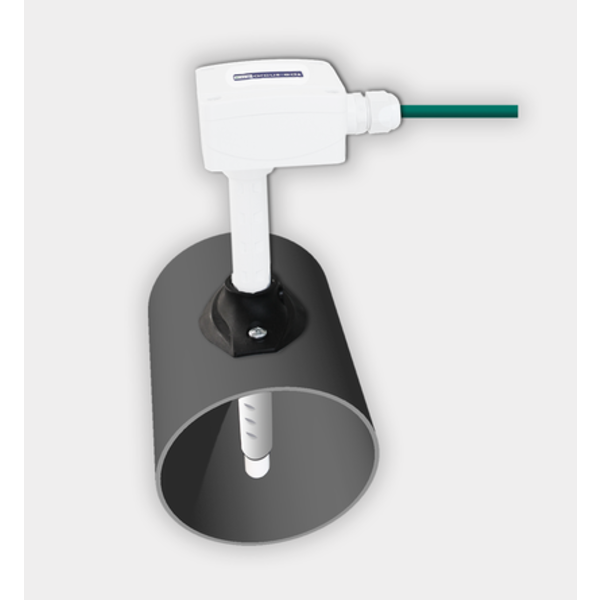

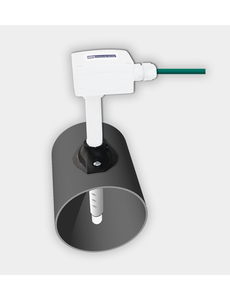

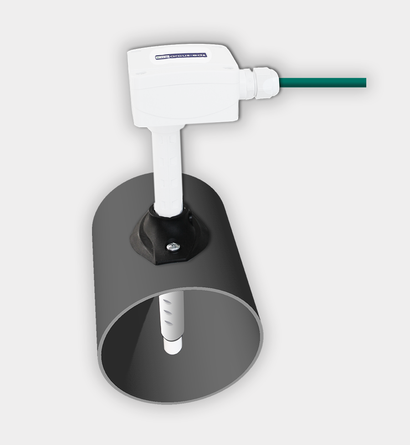

Der SK10-THC-KFF von Arcus-EDS ist ein KNX-Sensor für Temperatur und relative Feuchte, speziell für die Montage in Lüftungskanälen mit einem Innendurchmesser ab Ø150 mm entwickelt. Der Sensor verfügt über integrierte Mess- und Regelungsfunktionen und ist ideal für HLK-Anwendungen in der Gebäudeautomation. Dank des robusten Gehäuses und der Schutzart IP54/65 ist das Gerät für anspruchsvolle Einsatzbereiche geeignet.

Anwendungsbereiche

• Messung und Regelung von Temperatur und Feuchte in Luftkanälen
• Klimaregelung in HLK-Systemen
• Taupunktüberwachung zur Kondensationsvermeidung
• Ventilator- und Feuchtesteuerung über KNX

Wichtige Funktionen

• Temperaturmessung (Sensor am Gehäuse)
• Relative Feuchtemessung (Sensor am Gehäuse)
• Berechnete Werte: absolute Feuchte, Taupunkt, Enthalpie
• Regelungsfunktionen für Heizen und Kühlen (auch kombiniert)
• Umschaltbare Sollwerte für Comfort, Standby, Economy, Schutz
• Sollwertänderung über KNX-Objekte
• Speicherung von Minimal- und Maximaltemperaturen
• Hitze- und Frostalarm
• Grenzwertüberwachung für Temperatur und Feuchte
• Ventilatorsteuerung über Feuchtewerte oder externe Eingänge
• Taupunkterkennung mit Alarm- und Regelungsfunktion
• Anpassbare Soll- und Grenzwerte
• Regelausgang: 0–100 % oder programmierbares PWM
• Ventilspülfunktion
• Zweiter Temperaturregler als Hilfsregler
• Vier Logikblöcke für KNX-Signale

Technische Daten

• Messgrößen: Temperatur, relative Feuchte
• Berechnete Werte: absolute Feuchte, Taupunkt, Enthalpie
• Temperaturbereich: -25 °C bis +80 °C
• Auflösung Temperatur: 0,02 °C
• Genauigkeit Temperatur: ±0,4 °C (bei 5–60 °C), sonst ±0,8 °C
• Feuchtebereich: 0–100 % r.F.
• Auflösung Feuchte: 0,02 % r.F.
• Genauigkeit Feuchte: ±3 % (bei 20–80 %, 20 °C), sonst ±5 %
• Spannungsversorgung: KNX-Busspannung 21–32 VDC
• Leistungsaufnahme: ca. 240 mW (bei 24 VDC)
• Umgebungstemperatur: -25 °C bis +80 °C (Betrieb und Lagerung)
• Umgebungsfeuchte: 0–100 % r.F., nicht kondensierend
• Busankoppler: integriert
• Hilfsspannung: nicht erforderlich
• Anschlüsse: KNX 2-polige Klemme (rot/schwarz)
• Gehäuse: Kunststoff
• Abmessungen: 72 × 64 × 40 mm
• Kanal-Innendurchmesser: Ø150 mm (min.)
• Schutzart: IP54/65
• Inbetriebnahme: über ETS ab Version 4 (Applikation HLK305)

Schutz und Installation

Wichtiger Hinweis: Der SK10-THC-KFF ist für den Einbau in Lüftungskanäle mit einem Mindestdurchmesser von 150 mm vorgesehen. Dank Schutzart IP54/65 eignet sich das Gerät für anspruchsvolle Innenraumanwendungen, sofern es korrekt installiert und abgedichtet wird.
