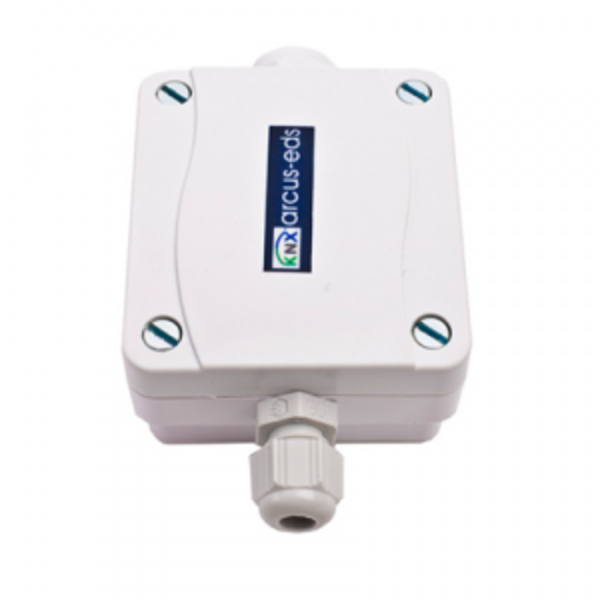

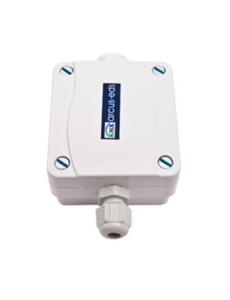

KNX M-Bus Gateway SK10

152,36 exkl. MwSt. €195,33 exkl. MwSt.
€184,36 Inkl. MwSt. 236,35 Inkl. MwSt..
Nicht auf Lager, aber verfügbar
Grundpreis: €152,36 / Stück
KNX-Gateway zum Anschluss von bis zu 3 M-Bus-Geräten. Unterstützt 32 Datenpunkte. Wandmontage. IP54/65. Versorgung über KNX-Bus. Lesen Sie mehr

Eigenschaften

Marke:
Arcus
Artikelnummer::
60400001
EAN:
642125987912
Verfügbarkeit:
Nicht auf Lager, aber verfügbar
Lieferzeit:
Wird innerhalb von ca. 8 Werktagen versendet.

Informationen

Datenblatt

Produktbeschreibung

Das KNX M-Bus Gateway SK10 ist eine kompakte und zuverlässige KNX-Schnittstelle zum Anschluss von bis zu drei M-Bus-Geräten gemäß DIN EN 13757-2/3. Als M-Bus-Master konzipiert, ist das Gerät für die Wandmontage (SK10-Gehäuse) vorgesehen und unterstützt bis zu 32 frei zuweisbare Datenpunkte – ideal zum Auslesen von Verbrauchs- und Messwerten über den KNX-Bus.

Wichtig: Das KNX M-Bus Gateway benötigt keine externe Stromversorgung und wird direkt über den KNX-Bus (21–32 VDC) versorgt. Es ist kurzschlussfest auf der M-Bus-Seite und bietet einen flexiblen Lesezyklus von 10 Sekunden bis 12 Stunden. Dank Schutzart IP54/65 ist es auch für anspruchsvolle Installationsumgebungen geeignet.

Anwendungsbereiche

  • KNX-Busschnittstelle für Wasser-, Gas-, Strom- oder Wärmezähler mit M-Bus-Anschluss
  • Auslesen von Verbrauchsdaten in der Gebäudeautomation
  • Geeignet für kleine Installationen mit bis zu 3 M-Bus-Slaves

Technische Daten

Max. Anzahl M-Bus-Geräte 3
Max. Anzahl M-Bus-Datenpunkte 32 (frei zuweisbar)
Lesezyklus 10 s bis 12 h
Kurzschlussfestigkeit M-Bus Unbegrenzt
Versorgungsspannung KNX-Busspannung 21 – 32 VDC
Leistungsaufnahme ca. 550 mW bei 24 VDC
Zusatzversorgung Nicht erforderlich
Busankoppler Integriert
Betriebstemperatur -20 °C bis +55 °C
Lagerungstemperatur -20 °C bis +85 °C
Schutzart IP54/65 (SK10-Gehäuse)
Montageart Aufputzmontage mit zwei Schrauben
Gehäuse Glasfaserverstärkter Kunststoff, grau
Abmessungen 72 x 64 x 40 mm
Anschlüsse KNX: 2-polige Klemme (rot/schwarz)
M-Bus: 2-polige Schraubklemme
ETS Applikation MBUS_v4.knxprod

Verfügbare KNX-Datenpunkte

  • Verbrauchs- und Messwerte
  • Datum und Uhrzeit
  • 3 Datenpunkte für Sekundäradresse pro Gerät
  • 3 Datenpunkte für Datumsinformationen pro Gerät
  • 3 Datenpunkte zum Auslösen spezieller Funktionen
  • 1 Datenpunkt für Statusinformationen
  • 1 Datenpunkt zur Einstellung der M-Bus-ID

Zubehör & Alternativen

Als Alternative ist eine Hutschienen-Version mit der Artikelnummer 60400002 erhältlich (IP20, 2 TE Breite).
