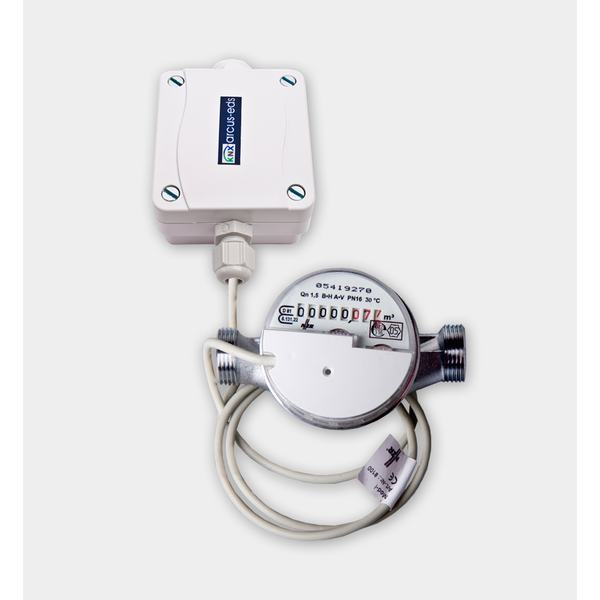

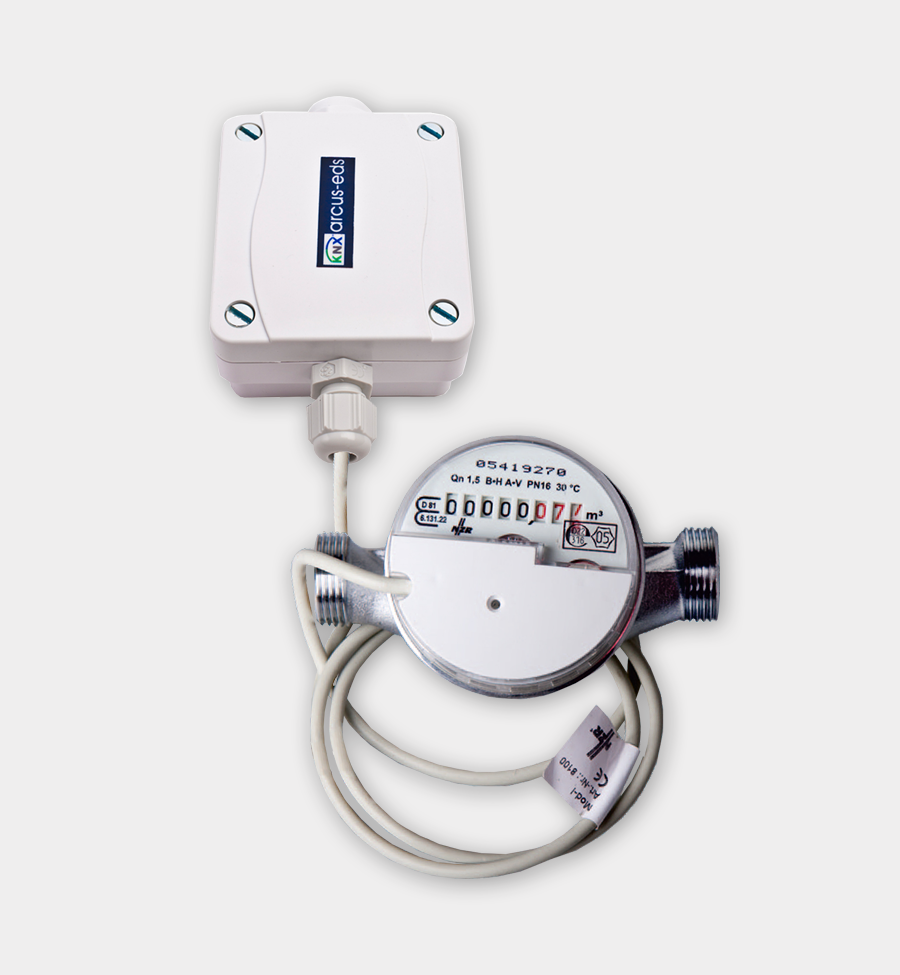

Arcus KNX-IMPZ-WZ-M – KNX-Wasserzähler mit NZR Modularis WZK-M / WZW-M

Der Arcus KNX-IMPZ-WZ-M ist ein intelligenter KNX-Wasserzähler zur präzisen Erfassung und Überwachung des Wasserverbrauchs in Wohn- oder Gewerbeeinheiten. Das Gerät basiert auf einem geeichten NZR Modularis Wasserzähler (Typ WZK-M für Kaltwasser oder WZW-M für Warmwasser) und enthält ein integriertes Impulsmodul sowie ein batteriebetriebenes KNX-Zähl- und Speichergerät.

Die Modelle sind für Kaltwasser bis 30 °C oder Warmwasser bis 90 °C erhältlich, mit verschiedenen Einbaulängen von 80 mm, 110 mm und 130 mm. Das Modul wird in einem kompakten Kunststoffgehäuse zur Wandmontage geliefert und erfüllt die Schutzklasse IP54/IP65.

Verfügbare Varianten:

• WZK-M Kaltwasser (30 °C) – 80 mm | Art.-Nr.: 60201-75124015
• WZK-M Kaltwasser (30 °C) – 110 mm | Art.-Nr.: 60201-75124025
• WZK-M Kaltwasser (30 °C) – 130 mm | Art.-Nr.: 60201-75124115
• WZW-M Warmwasser (90 °C) – 80 mm | Art.-Nr.: 60201-75124515
• WZW-M Warmwasser (90 °C) – 110 mm | Art.-Nr.: 60201-75124525
• WZW-M Warmwasser (90 °C) – 130 mm | Art.-Nr.: 60201-75124615

Beispielvariante: WZK-M (30 °C – 130 mm)

Diese Ausführung eignet sich für Kaltwasser (max. 30 °C) mit einer Einbaulänge von 130 mm. Mit einem Nenndurchfluss von 2,5 m³/h und einem Maximaldurchfluss von 5 m³/h ist diese Variante ideal für größere Hausanschlüsse (DN 20). Der integrierte Impulsgeber und die KNX-Schnittstelle ermöglichen eine exakte Verbrauchserfassung und die Integration in Gebäudemanagementsysteme über ETS.

Anwendungsbereiche:

• Erfassung des Wasserverbrauchs pro Wohnung oder Einheit
• KNX-Auslesung und -Übertragung der Verbrauchsdaten
• Echtzeitüberwachung von Durchflussmengen
• Einsatz in Smart Homes, Wohnanlagen, Gewerbegebäuden

Hauptmerkmale:

• Geeichter NZR Modularis Wasserzähler (30 °C oder 90 °C)
• Integriertes Impulsmodul zur Durchflussmessung
• KNX-Buskoppler mit batteriebetriebenem Datenspeicher
• Auslesung: Gesamtverbrauch, aktueller Durchfluss, Datum/Uhrzeit, Zwischenwerte
• Kunststoffgehäuse 72 × 64 × 40 mm, Wandmontage
• Schutzart: IP54/IP65 (je nach Montageort)

Technische Daten (Auszug):

• Temperaturbereich: 30 °C (Kaltwasser) oder 90 °C (Warmwasser)
• Einbaulängen: 80 / 110 / 130 mm
• Durchfluss: 1,5 oder 2,5 m³/h (nenn), bis zu 5 m³/h (max.)
• Anschlussdurchmesser: DN 15 oder DN 20
• Signal: Impuls + KNX-Datenkommunikation

KNX-auslesbare Datenpunkte:

• Seriennummer
• Gesamtvolumen (m³)
• Momentandurchfluss (m³/Zeit)
• Datum und Uhrzeit
• Letzter und nächster Stichtag
• Verbrauchswerte und Resets

Hinweis zur Installation:

Bitte beachten Sie die offizielle technische Dokumentation von NZR für die korrekte Montage und Inbetriebnahme. Weitere Infos finden Sie unter www.nzr.de oder im KNX-Dokument 5300_dx_WZ-M.pdf.
