SK30-THC-VOC-PB KNX-Unterputzsensor für Raumluftqualität

Der SK30-THC-VOC-PB von Arcus-EDS ist ein fortschrittlicher KNX-Sensor zur Erfassung und Regelung verschiedener Raumluftparameter wie Temperatur, relative Feuchte und VOC (flüchtige organische Verbindungen). Dank seines kompakten Unterputzgehäuses (55 mm Standardmaß) eignet sich das Gerät ideal für die Wandmontage in KNX-Gebäudeautomationssystemen. Es verfügt über Fronteingaben, LED-Statusanzeige, Logikfunktionen und zwei konfigurierbare Ein-/Ausgänge.

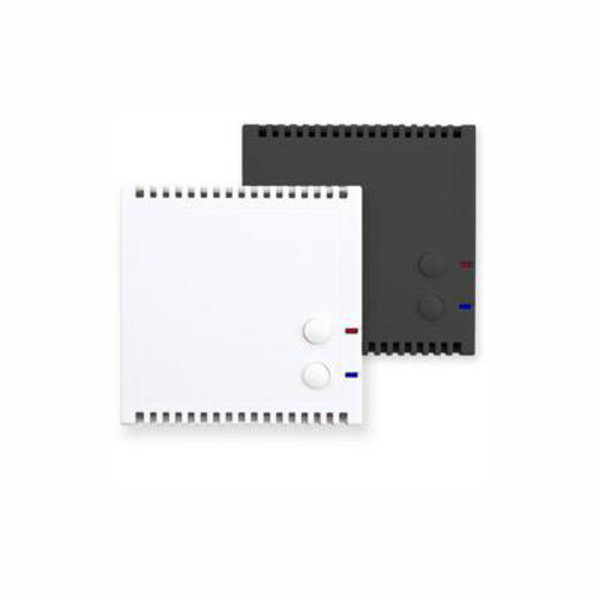

Verfügbare Varianten:

• Weiß – Artikelnummer: 30533371  |  EAN: 642125989602
• Anthrazit – Artikelnummer: 30533372  |  EAN: 642125989633

Anwendungsbereiche:

• Messung und Regelung von Raumtemperatur und Luftfeuchtigkeit
• Erfassung der VOC-Konzentration (Luftschadstoffe)
• Dezentrale Steuerung von KNX-Ventilen oder thermischen Stellantrieben
• Automatische Lüftungsregelung abhängig von Feuchte und Luftqualität
• Auswertung externer Taster und Schalter für Schaltfunktionen

Funktionen und Merkmale:

• Sensoren für Temperatur, Feuchte und VOC im Gehäuse integriert
• Berechnung von absoluter Feuchte, Taupunkttemperatur und Enthalpie
• Regelungsfunktionen für Heizen und Kühlen (auch kombinierbar)
• Solltemperaturen für Komfort, Standby, Economy und Schutzbetrieb
• Frontbedienung über zwei Taster + Steuerung über KNX-Objekte
• Lüftersteuerung über Grenzwerte für Feuchte und VOC
• Kondensationsüberwachung mit Alarm und automatischer Regelung
• Regelausgabe: 0–100 % oder PWM (parametrierbar)
• Zweiter Regler für Temperatur als Hilfsregler nutzbar
• Ventilspülfunktion integriert
• Vier Logikblöcke für interne und externe Signalverknüpfungen
• Zwei potentialfreie binäre Ein-/Ausgänge
• LED-Anzeige des aktuellen Status der Temperaturregelung

Technische Daten:

• Temperaturmessbereich: -25 bis +80 °C
• Auflösung Temperatur: 0,02 °C
• Genauigkeit Temperatur: ±0,4 °C (5–60 °C), sonst ±0,8 °C
• Feuchtemessbereich: 10–95 % r.F., Auflösung 0,02 %, Genauigkeit ±3 % (20–80 %) bei 20 °C
• VOC-Messung: siehe Datenblatt 2812-01
• Berechnete Werte: absolute Feuchte, Taupunkt, Enthalpie
• Bedienung: 2 Fronttaster
• Binäre I/O: 2 potentialfreie Ein-/Ausgänge
• Betriebsspannung: KNX-Busspannung 21–32 VDC
• Leistungsaufnahme: ca. 240 mW bei 24 VDC
• Umgebungstemperatur: -25 bis +80 °C (Betrieb und Lagerung)
• Umgebungsfeuchtigkeit: 10–95 % r.F., nicht kondensierend
• Busankoppler: integriert
• ETS-Kompatibilität: ab Version 4 (HLK305)
• Anschlüsse: 2-polige KNX-Klemme (rot/schwarz)
• Schutzart: IP20
• Gehäuse: Kunststoff, passend für 55 mm Standardrahmen

Wichtiger Hinweis:

Dieses Gerät ist ein Unterputzsensor für die Montage in Standard-Unterputzdosen mit 55-mm-Rahmenmaß. Die Messelemente sind im Gehäuse integriert. Für eine präzisere Temperaturregelung kann über KNX eine gewichtete Erfassung mit externem Temperatursensor eingerichtet werden.
