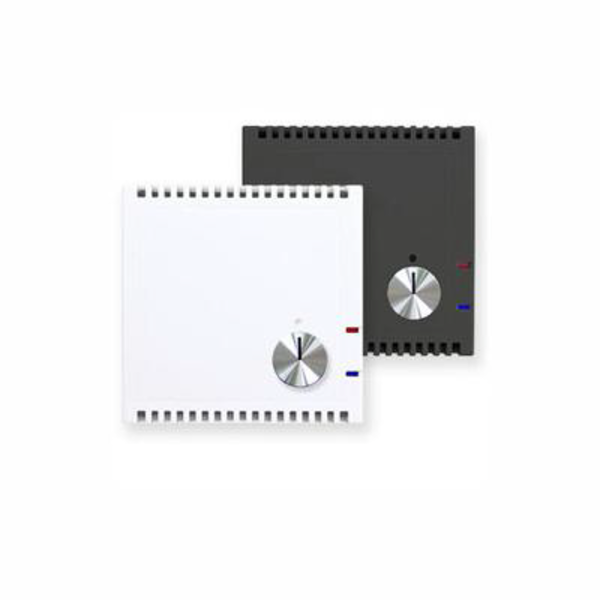

Arcus SK30-THC-CO2-R KNX-Sensor zur Unterputzmontage – weiß oder anthrazit

Der SK30-THC-CO2-R von Arcus-EDS ist ein vielseitiger KNX-Sensor zur Unterputzmontage zur präzisen Erfassung und Regelung von Temperatur, relativer Luftfeuchtigkeit und CO₂-Konzentration in Innenräumen. Durch sein kompaktes Design im 55-mm-Standardmaß eignet sich das Gerät ideal zur Integration in herkömmliche Schalterprogramme. Perfekt für moderne HLK-Anwendungen und intelligente Gebäudeautomation mit KNX.

Verfügbare Varianten:

• Weiß – Artikelnummer: 30532351  |  EAN: 642125989411
• Anthrazit – Artikelnummer: 30532352  |  EAN: 642125989442

Anwendungsbereiche:

• Erfassung und Regelung von Raumtemperatur, Luftfeuchtigkeit und CO₂
• Dezentrale Steuerung von KNX-Ventilen oder thermischen Stellantrieben
• Automatische Lüftungssteuerung abhängig von Luftqualität und Feuchte
• Schaltfunktionen über externe Taster oder Schalter

Funktionen und Merkmale:

• Sensoren für Temperatur, Feuchte und CO₂ direkt im Gerät integriert
• Berechnete Werte: absolute Feuchte, Taupunkttemperatur, Enthalpie
• Regelfunktionen für Heiz- und Kühlanwendungen (kombinierbar)
• Solltemperaturen für Komfort, Standby, Economy und Schutzmodus per KNX-Objekten wählbar
• Sollwertänderung über integrierten Drehregler oder KNX-Kommunikation
• Speicherung von Minimal- und Maximalwerten
• Hitze- und Frostalarm mit KNX-Meldung
• Grenzwerte für Temperatur, Feuchte und CO₂ konfigurierbar
• Lüftersteuerung abhängig von Grenzwerten und externen Eingängen
• Taupunktüberwachung mit Regelung bei Kondensationsgefahr
• Ausgangssignal 0–100 % oder PWM (parametrierbar) für thermische Stellantriebe
• Ventilspülfunktion zur Funktionssicherung
• Vier Logikblöcke für interne und externe Signalverknüpfung
• Zwei potentialfreie binäre Ein-/Ausgänge
• Statusanzeige per LED für den aktuellen Regelzustand

Technische Daten:

• Messgrößen: Temperatur, relative Feuchte, CO₂-Konzentration
• Berechnete Werte: absolute Feuchte, Taupunkt, Enthalpie
• Temperaturbereich: -10 bis +50 °C
• Temperaturauflösung: 0,02 °C
• Genauigkeit Temperatur: ±0,4 °C (bei 5–60 °C), sonst ±0,8 °C
• Feuchtebereich: 0–95 % r.F., Auflösung 0,02 %, Genauigkeit ±3 % (20–80 %)
• CO₂-Messbereich: 400–5000 ppm
• CO₂-Genauigkeit: < ±(50 ppm + 2 % des Messwerts)
• Drehregler: Sollwertanpassung ±5 °C
• Binärein-/ausgänge: 2 (potentialfrei)
• Betriebsspannung: KNX-Bus 21–32 VDC
• Leistungsaufnahme: ca. 240 mW bei 24 VDC
• Betriebstemperatur: -10 bis +50 °C
• Lagerungstemperatur: -25 bis +60 °C
• Umgebungsfeuchte: 0–95 % r.F. (nicht kondensierend)
• Busankoppler: integriert
• ETS-Kompatibilität: ab ETS-Version 4 (HLK305)
• Anschlussklemmen: KNX 2-polig (rot/schwarz)
• Schutzart: IP20
• Gehäusematerial: Kunststoff
• Abmessungen: passend für 55 mm Standardrahmen

Wichtiger Hinweis:

Dieser Sensor ist ausschließlich für die Unterputzmontage in Standard-Schalterrahmen (55 mm) konzipiert. Alle Messelemente sind im Gehäuse integriert. Es wird keine externe Spannungsversorgung benötigt.
