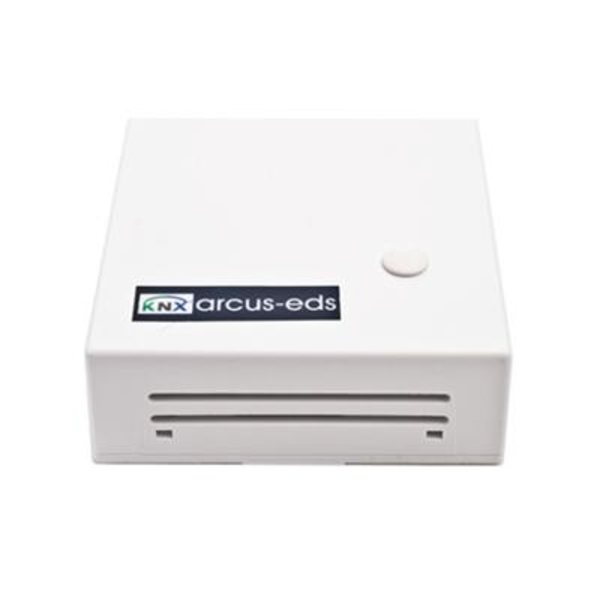

SK20-THC-CO2-2B KNX-Aufputzsensor für Raumluftqualität

Der SK20-THC-CO2-2B von Arcus-EDS ist ein vielseitiger KNX-Sensor zur Aufputzmontage, entwickelt zur Messung und Regelung von Temperatur, relativer Luftfeuchtigkeit und CO₂-Konzentration in Innenräumen. Das kompakte Gerät ermittelt präzise Werte und berechnete Klimaparameter wie absolute Feuchte, Taupunkt und Enthalpie. Es bietet umfangreiche HVAC-Funktionen und eignet sich ideal für Lüftungssteuerung, Energieeffizienz und Raumklimaregelung in KNX-Systemen.

Verfügbarkeit:

• Artikelnummer: 30532261
• EAN-Code: 642125990905

Anwendungsbereiche:

• Erfassung und Regelung der Raumtemperatur
• CO₂-Überwachung der Innenraumluft
• Dezentrale Steuerung von KNX-Ventilen oder thermischen Stellantrieben
• Automatische Lüftungsregelung je nach Luftqualität
• Schaltfunktionen über externe Taster oder Schalter

Funktionen und Merkmale:

• Sensoren für Temperatur, Luftfeuchtigkeit und CO₂ im Gehäuse integriert
• Berechnete Werte: absolute Feuchte, Taupunkttemperatur, Enthalpie
• Regelung für Heiz- und Kühlanwendungen (auch kombinierbar)
• Sollwerte für Komfort, Standby, Economy und Schutzbetrieb über KNX-Objekte
• Sollwertänderung über KNX-Kommunikation
• Speicherung von Minimal- und Maximaltemperaturen
• Hitze- und Frostwarnung
• Grenzwerte für Temperatur und Feuchte konfigurierbar
• Lüftersteuerung je nach Feuchtegrenzen und externen Eingängen
• Taupunktüberwachung mit Alarm und Regelung bei Kondensationsgefahr
• Regelausgang 0–100 % oder PWM (parametrierbar) für thermische Stellantriebe
• Ventilspülfunktion
• Zweiter Temperaturregler als Hilfsregler verfügbar
• 2 potentialfreie Binäreingänge
• 4 Logikblöcke zur Verknüpfung interner und externer Signale

Technische Daten:

• Messgrößen: Temperatur, relative Feuchte, CO₂-Konzentration
• Berechnete Werte: absolute Feuchte, Taupunkt, Enthalpie
• Regelung: integriert
• Temperaturbereich: -10 bis +50 °C
• Temperaturauflösung: 0,02 °C
• Genauigkeit Temperatur: ±0,4 °C (bei 5–60 °C), sonst ±0,8 °C
• Feuchtebereich: 0–95 % r.F., Auflösung 0,02 %, Genauigkeit ±3 % (20–80 %)
• CO₂-Messbereich: 400–5000 ppm
• CO₂-Genauigkeit: ±(50 ppm + 3 % des Messwerts)
• Binäre Eingänge: 2 (potentialfrei)
• Betriebsspannung: KNX-Bus 21–32 VDC
• Leistungsaufnahme: ca. 240 mW bei 24 VDC
• Umgebungstemperatur: -10 bis +50 °C (Betrieb), -25 bis +60 °C (Lagerung)
• Umgebungsfeuchte: 0–95 % r.F. (nicht kondensierend)
• Zusatzversorgung: nicht erforderlich
• Busankoppler: integriert
• ETS-Kompatibilität: ab Version 4 (HLK305)
• Anschluss: KNX 2-polige Klemme (rot/schwarz)
• Schutzart: IP20
• Gehäuse: Kunststoff, weiß
• Abmessungen: 71 x 71 x 25 mm

Wichtiger Hinweis:

Dieses Produkt ist ein Aufputzsensor mit integrierten Messelementen. Es ist keine zusätzliche Stromversorgung erforderlich. Der Sensor ist für die direkte Installation in KNX-Systeme ohne externe Sensoren konzipiert.
